Egyéb beállítások – Exportálás

Helyi koordináta-rendszer (exportálás SAF-be)

Minden fogadó szoftverben a katalógusból származó keresztmetszet kerül elhelyezésre a munkaterületen annak alapértelmezett XYZ helyzete szerint, a fogadó 1D elem helyi koordináta-rendszerében (LCS) meghatározottak szerint.

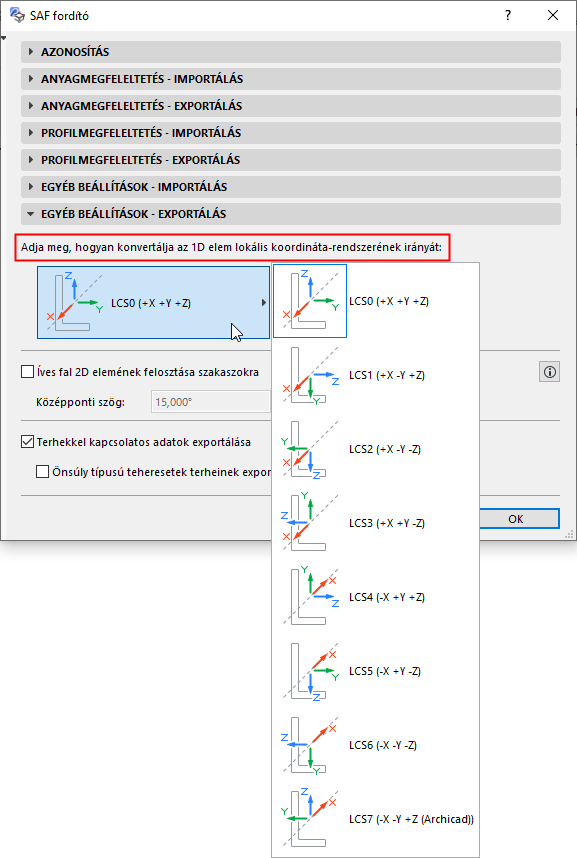

Az LCS szabvány szoftverenként változó, ezért ki kell választani az adott fogadó szoftver által használt szabványt: ehhez kattintson az SAF exportáló fordító szóban forgó panelén található LCS szabványok egyikére.

Az SAF fájl exportálásakor az Archicad ennek megfelelően konvertálja a kimenő elemeket, így az 1D elem keresztmetszeteinek iránya helyes lesz a fogadó szoftverben.

Melyik helyi koordináta-rendszert kell választani?

Ha az adott szoftverre optimalizált előre meghatározott SAF fordítói beállításokat importált, a helyi koordináta-rendszer meghatározása megfelelő.

Lásd Szerkezeti alkalmazásokhoz optimalizált SAF adatfájlok letöltése.

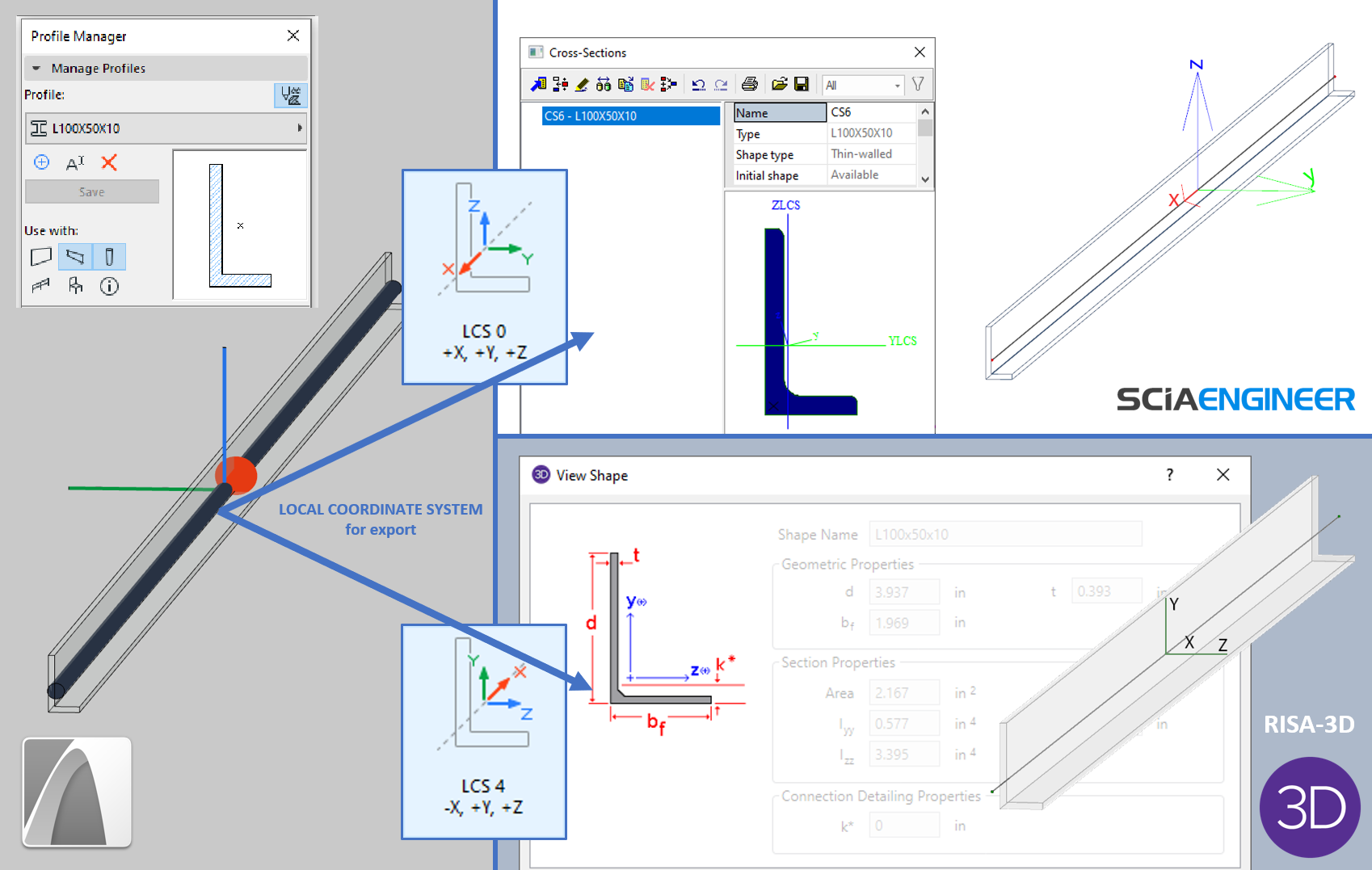

A fogadó szoftver által használt LCS azonosításához a következők szerint járjon el (lásd a lenti ábrát):

1. Képezzen le egy L-alakú Archicad profilattribútumot a fogadó program szerinti megfelelőjére. (Olyan nem szimmetrikus profilt használjon [pl. L-profil], amelynek egyértelmű a helyzete.)
2. Helyezze el a vonatkozó L-keresztmetszetet a fogadó szoftverben az alapértelmezett elhelyezést alkalmazva (tehát forgatás vagy tükrözés nélkül) úgy, hogy az ugyanarra „nézzen”, mint az Archicad profil.
3. Jelenítse meg az elhelyezett keresztmetszeti helyzetet az 1D elem helyi koordináta-rendszerében. Az európai szoftverek (pl. SCIA Engineer) általában LCS 0 típust, míg az amerikai szoftverek (pl. RISA-3D) LCS 4 vagy LCS 3 típust használnak.
4. Az SAF exportáló fordítónál válassza a fogadó szoftvernek megfelelő LCS beállítást.





   Megjegyzés:  Az SAF importáló fordítónál nem szükséges az LCS beállítása. SAF fájl importálásakor az Archicad automatikusan konvertálja a bejövő elemek helyzetét a „keresztmetszeti LCS” modelladatok alapján.

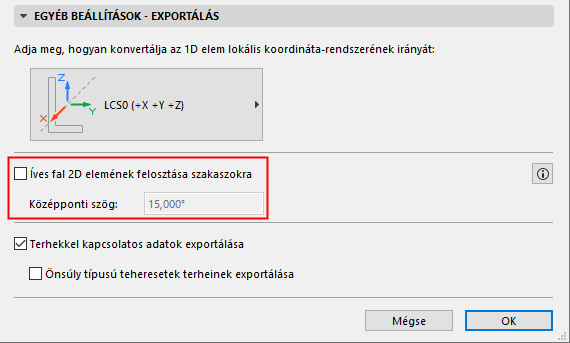

Íves fal 2D tagjának felosztása szakaszokra

Ez a vezérlő az íves falakból készített 2D elemek SAF exportálására vonatkozik.

Alapértelmezett beállításként a szegmentálás ki van kapcsolva. Hagyja így, ha a fogadó szerkezetelemzési szoftver képes kezelni az íves falakból készített íves 2D elemeket.

Mikor kell bekapcsolni a szegmentálást?

Csak akkor jelölje be ezt a négyzetet, ha a fogadó szerkezetelemzési szoftver nem képes kezelni az íves falakat. Az íves 2D elem exportálása több szakaszként történik.

A Középponti szög mezőben: adja meg a létrejövő szakaszok maximális középponti szögét.

• A létrejövő szakaszok megközelítőleg a megadott középponti szöget használják majd (de nem haladják meg azt), a következő igazításokra azonban szükség lehet:
  • Ha az íves fal a végpontokon kívül további csomópontokat tartalmaz (pl. olyan szerkezeti csomópontok, melyeknél a csatlakozó elem találkozik a fallal), a program szakaszokat hoz létre, így azok végpontjai egybeesnek ezekkel a meglévő csomópontokkal.
  • A középponti szög értékei a csomópontok helyétől (és a szakaszok hosszától) függően változnak.

    Fontos megjegyzések

• Az Íves fal 2D elemének felosztása szakaszokra  opció engedélyezésekor: a fogadó szoftver további szakasz-csomópontokat hoz létre annak érdekében, hogy igazodjon az íves falhoz csatlakozó szerkezeti támaszok és szerkezetelemzési kapcsolatok csomópontjaihoz.
• Az exportált falszakaszok újonnan létrehozott belső élein belül a szabad élek beállítása „Merev” (az eredeti falélek „Kényszer” értékeitől függetlenül).

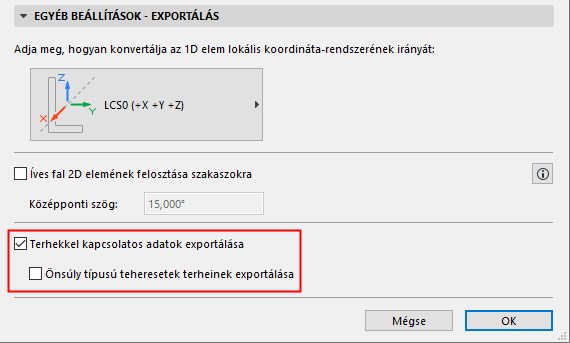

Teheradatok exportálása

Alapértelmezés szerint bekapcsolva.

Kapcsolja ki a vezérlőt, ha minden teheradatot figyelmen kívül kíván hagyni a szerkezetelemzési modell SAF formátumba történő exportálásakor.

Például az alábbi, adatok oda-vissza küldésével járó forgatókönyvek esetén:

• a szerkezeti tervezőszoftver az Archicad által nem felismerhető teheradatokat használ
• az építész úgy dönt, hogy nem használja az SAF fájl teheradatait az Archicad modellben

Ilyen esetekben a többfordulós adatcsere során elveszhetnek a teherrel kapcsolatos adatok. Az ilyen adatvesztés elkerülése érdekében érdemes üresen hagyni ezt a jelölőnégyzetet. A rendszer így nem veszi figyelembe a teheradatokat.

Az önsúly típusú terhelési esetek terheinek exportálása

Alapértelmezés szerint kikapcsolva.

A legtöbb elemzési program nem kezeli a külső programok önsúly típusú terhekre vonatkozó adatait.
