Külső adatbázis használata leképezés nélküli profilok átalakításához

A kimenő Archicad profilok és a bejövő 1D SAF profilok hozzárendelése a Profilmegfeleltetés paneleken található meghatározások alapján történik (export és import esetén egyaránt).

Azok esetén, amelyek NINCSENEK leképezve név szerint a Profilmegfeleltetés listában: az automatikus leképezés alapértelmezett adatbázis szerint végezhető. az automatikus leképezés alapértelmezett adatbázis szerint végezhető. Ezzel sok időt és energiát takaríthat meg a manuális leképezéshez képest.

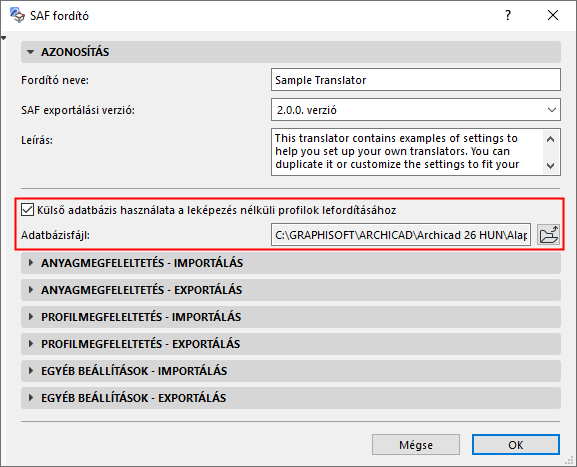

Jelölje be ezt a jelölőnégyzetet a SAF fordító Azonosítás panelén.



Ha bejelöli ezt a négyzetet, akkor a profilmegfeleltetés egy előre meghatározott lista („ExternalIDB” nevű Excel fájl) alapján történik, az összes olyan kimenő Archicad profil és bejövő gyári keresztmetszet leképezéséhez, amelyek NINCSENEK név szerint leképezve a Profilmegfeleltetés paneleken.

Megjegyzés: Minden olyan bejövő SAF keresztmetszet esetén, amelyhez nincs megfeleltetve Archicad profil, automatikusan létrejön egy új profilattribútum a Szabványos acélprofil adatbázis alapján. Lásd Szabványos acéloszlop vagy gerendaprofil használata.

A külső adatbázis fájl helye és szerkesztése (gyári SAF keresztmetszetek)

Az „ExternalDB” Excel fájl az Alapérték mappában található, ahova az Archicadet telepítette.

A Letöltések oldalon előre meghatározott adatbázis fájlok találhatók, ezeket is használhatja erre a célra. (Lásd Szerkezeti alkalmazásokhoz optimalizált SAF adatfájlok letöltése .)

Saját adatbázis fájl is létrehozható és menthető: ebben megkereshető a használni kívánt egyedi fájl. Egyetlen lapot tartalmazó Excel fájlt kell használni, amely ugyanazt a két oszlopot és oszlopnevet tartalmazza, mint a megadott alapértelmezett fájl.

Fontos:  az Archicad sablonban található alapértelmezett ExternalDB fájl másolható és szerkeszthető, de NEM nevezhető vagy helyezhető át!

A leképezési szabályok fontossági sorrendje

Az Archicad profilok és a gyári SAF keresztmetszetek leképezésének szabályait a program a következő sorrendben alkalmazza:

  1. Megfeleltetés név szerint, a Profilmegfeleltetés panelen található lista alapján
  2. Külső adatbázis (ha a „Külső adatbázis használata” négyzet be van jelölve).
  3. „Egyéb profilok” beállítás. Ez egy átfogó meghatározás azokhoz az Archicad profilokhoz, amelyek megfeleltetése nem történt meg a fenti 1. és 2. lépésben.
