Fizikai modell ellenőrzési paraméterei

Hiányzó teherhordó kapcsolat

Ezzel az ellenőrzéssel meghatározható bármely olyan két metsző szerkezeti elem, amelynek tartószerkezetei nem csatlakoznak egymáshoz.

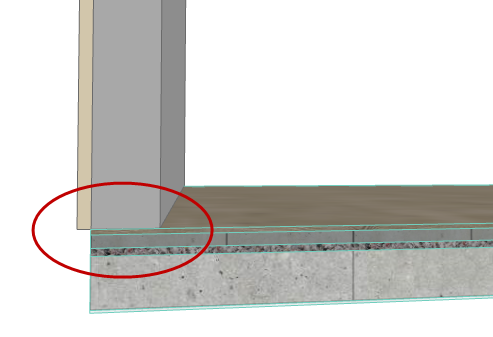

Ebben a példában:

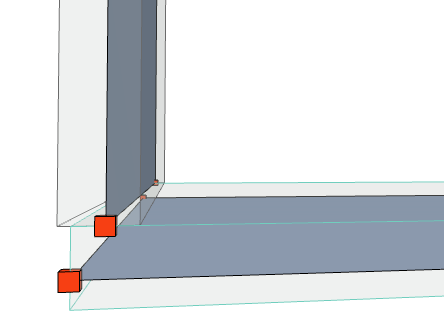

A fal csak a födém burkolatáig metszi a födémet, a magok nem csatlakoznak egymáshoz.

Ez a probléma kihat a szerkezetelemzési modellre, mivel ha az elemek magjai nem csatlakoznak egymáshoz, az igazítási szabályok nem alkalmazhatók, és a 2D elemek szétkapcsolva maradnak.

Megjegyzés:

• Minden egyszerű szerkezetű elem rendelkezik maggal, így ezeket az ellenőrzés minden esetben figyelembe veszi
• Az összetett profilokat és réteges szerkezeteket csak akkor veszi figyelembe, ha legalább egy „Mag” besorolású összetevőt tartalmaznak
• Az összes maggal rendelkező elemet figyelembe veszi (nem csak a tartószerkezeti elemeket)

Másik tartószerkezeti elem, amely közelebbi, mint:

Ezzel az ellenőrzéssel azok a tartószerkezeti elemek azonosíthatók, amelyek egyáltalán nem metszik egymást, bár a megadott tűrésértéknél közelebb vannak egymáshoz.

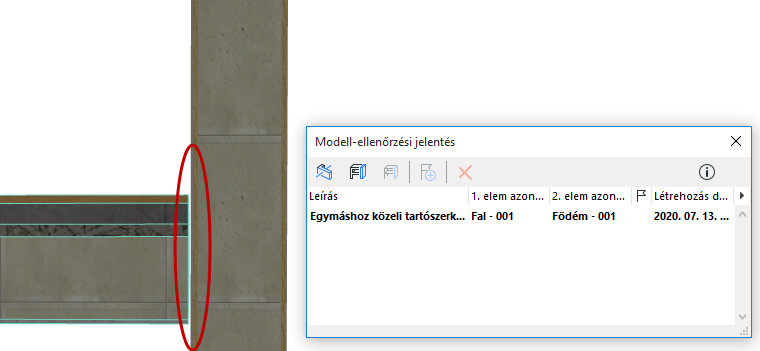

Ezt a helyzetet valószínűleg modellezési hiba okozza, ahogyan az az ábrán is látható: a födém és a fal között egy kisebb rés található.

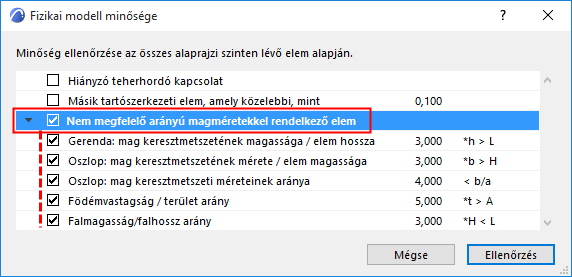

Nem megfelelő arányú magméretekkel rendelkező elemek

Használja ezt a jelölőnégyzetet a vonatkozó paramétercsoport be- és kikapcsolásához (vagy egy-egy tetszőleges paraméter kikapcsolásához).

Minden paraméter megvizsgálja a gerendák, oszlopok, födémek és falak adott magméreteinek arányát, és ellenőrzi, hogy a talált arányok a megadott tartományba esnek-e.

Ha az arány a megadott tartományon kívül esik, a vonatkozó elemek a Modell ellenőrzése párbeszédablakban a következő jelzéssel láthatók: „Nem megfelelő arányú magmérettel rendelkező elem”.

• A folyamatban szerkezeti funkciótól függetlenül minden magot tartalmazó elem részt vesz (nem csak a tartószerkezeti elemek).
• Az ellenőrzött méretek az elem tartószerkezeti részére vonatkoznak.
• Például: egy 300 mm vastag (200 mm tartószerkezeti összetevő, valamint 100 mm szigetelés és vakolatréteg) réteges födém esetén csak a 200 mm-es tartószerkezeti vastagság vesz részt az ellenőrzési folyamatban.
• Az ellenőrzött arány ábrázolásának megtekintéséhez: jelöljön ki egy elemet, majd kattintson az Infó gombra.

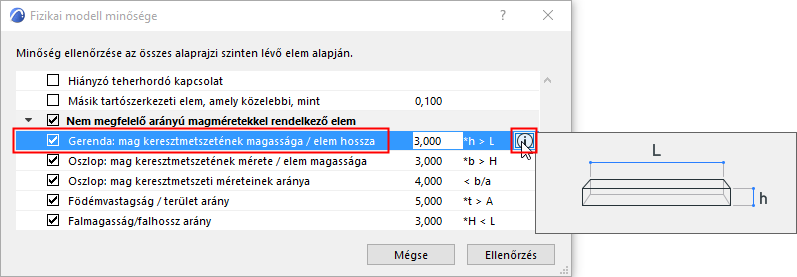

  1. Ábra Példa: paraméter kiválasztása, kattintás az „Infó” lehetőségre



Tippek a „Nem megfelelő arány” paraméterek használatához

A Fizikai modell minőség-ellenőrzése párbeszédablakban található paraméterkészletek a betonszerkezetekre vonatkozó Eurocode szabványon alapulnak. (Rövid leírásukat lásd lentebb.)

Például: a nem arányos szélességű és magasságú keresztmetszettel rendelkező oszlop 1D elem helyett inkább 2D elemnek tekinthető.

A Modellellenőrzés párbeszédablakban listázott eredmények nem feltétlenül hibák. Azonban az egységesség érdekében használhatja ezeket a „nem megfelelő arány” paramétereket az adott munkafolyamatnak és a fogadó szoftver követelményeinek megfelelően. Például:

• A terven dolgozó csapat tagjai megegyezhetnek abban, hogy bizonyos szerkezeteket (például a parapetet) nem gerendával, hanem fallal modelleznek, vagy fordítva.
• A terven dolgozó csapattagok megegyezhetnek abban, hogy az épület hosszán húzódó falakat nem egyetlen hosszú fallal, hanem külön szakaszokkal modellezik.
• Az eltérések kereséséhez használja a Modell ellenőrzése funkciót

Ellenőrizze bármelyik következő, nem megfelelő magméret-arányhoz kapcsolódó paramétert:

Gerenda: mag keresztmetszetének magassága / elem hossza

A gerenda teljes hosszának aránya a (mag keresztmetszetének) magasságához képest.

Például: ha a gerenda a hosszához képest „túl magas” (az adott arányértékek alapján), akkor szerepel a modell-ellenőrzési jelentésben.

A szerkezetelemzési szoftver szabályai ezt az elemet 1D elem helyett 2D elemként kezelhetik (pl. fal), vagy gerenda helyett oszlopként.

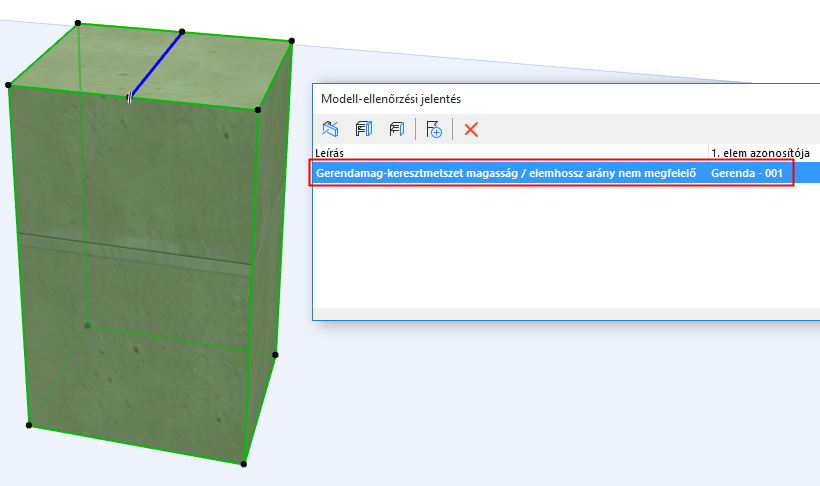

2. Ábra A hosszához képest „túl magas” gerenda

Oszlop méretezési paraméterei

A következő két paraméter kétféleképpen ellenőrzi az oszlop méreteit:

Mag keresztmetszetének mérete / elem magassága

Mag keresztmetszeti méreteinek aránya

Note:

• Ezeket a paraméterek csak az oszlop „Tartószerkezet” besorolású részeit veszik figyelembe.
• Ha az oszlop rendelkezik burkolattal: a funkció akkor veszi figyelembe a burkolat vastagságát, ha a burkolat összetevő „Tartószerkezet” besorolású (az Oszlop beállításainál lévő „Szakasz” oldalon). Ha a burkolat „Burkolat” vagy „Egyéb” kategóriájú, a funkció nem veszi figyelembe.

Födémvastagság / terület arány

A födém magvastagságának összevetése a födém területével.

Ha ez az arány nagyobb, mint a megadott érték (azaz a födém túl „vastag” a területéhez képest), akkor a födém szerepel a modell-ellenőrzési jelentésben.

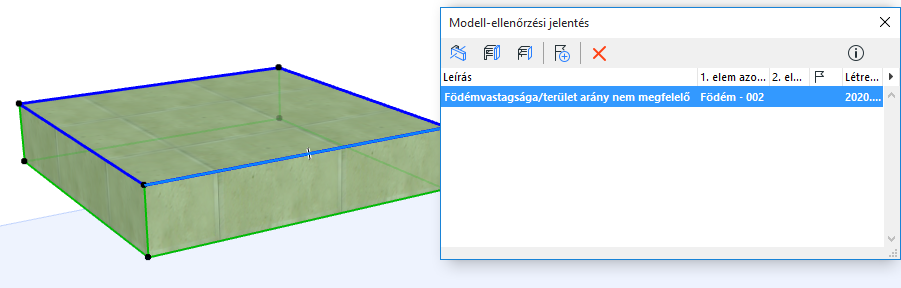

3. Ábra A területéhez képest „túl vastag” födém

Falmagasság/falhossz arány

A falmagasság és a fal teljes hosszának aránya.

Például: ha a fal a hosszához képest „túl magas” (az adott arányértékek alapján), akkor szerepel a modell-ellenőrzési jelentésben.

A szerkezetelemzési szoftver szabályai az ilyen elemet 2D elem helyett 1D elemként kezelhetik (pl. gerenda).
