DWG/DXF fájlok megnyitása
A DXF és DWG formátumú fájlokat Rajzként vagy Tervlapként is megnyithatja.
- Válassza ki a Fájl >Megnyitás parancsot, majd a kívánt fájlt a párbeszédablakban.
- Az Archicad és AutoCAD közötti adatcsere konverziós szabályai egy fordítónak nevezett fájlban tárolódnak (XML kiterjesztéssel).
- A Megnyitás párbeszédpanel Fordító mezőjében felsorolja az alapértelmezett fordítókat, amelyeket az esetek többségében használunk (például az „úgy, ahogy van” kimenethez).
- Ha nem tudja, melyik fordítót használja, kattintson a Beállítások gombra a DXF-DWG átalakítás beállításai párbeszédpanel megnyitásához. A fent felsorolt alapértelmezett fordítók mellett talál egy rövid ismertetést a Leírás mezőben.
További információkért a fordítóbeállításokról ld. a DXF/DWG átalakítás beállításai.
Elhelyezett rajzok esetében a Rajz beállításai párbeszédablakban tudja testre szabni a rajzok méretét, léptékét, feliratát és keretét.
Lásd Rajz beállításai.
Külső rajzfájl elhelyezése (több módszer)
DXF/DWG fájl megnyitása könyvtári elemként
Válassza a Fájl > Könyvtárak és Tárgyak > Könyvtári elem megnyitása menüparancsot.
Ez megnyitja a GDL mesterablakot, amelyben elkészítheti az új tárgyat a teljes fájlból.
További részleteket lásd GDL tárgy szerkesztő.
Megnyitás a fogd-és-vidd eljárással
A DXF/DWG rajzokat a Fogd-és-Vidd paranccsal importálhatja:
Kattintson az egér bal gombjával az AutoCAD rajzra, mozgassa a kívánt hely fölé, majd engedje el. A fájlt a legutoljára használt DXF-DWG fordító használatával fogja megnyitni a program. Ezzel a módszerrel a DWG/DXF egyszerűen befűzésre kerül a tervbe. A fájl 3D-s tartalma nem, csak annak 2D-s megjelenítése kerül importálásra.
Ha több DXF/DWG fájt fog és visz egyszerre, csak az egyikük lesz beillesztve; azt ajánljuk, hogy csak egy fájlt vigyen és illesszen be egy időben a tervbe.
Az AutoCAD-rajzok megnyitása vagy egyesítése húzással és ejtéssel:
Jelszóval védett fájl megnyitása
Az AutoCAD 2004-ben és későbbi verziókban a rajzokat jelszavas védelemmel lehet ellátni.
Jelenleg a Mac rendszerben nem lehetséges jelszóval védett AutoCAD 2004 és annál régebbi DXF/DWG fájlok megnyitása, mert az operációs rendszer nem támogatja azt a titkosítási eljárást, melyet a jelszó mechanizmus használ. Ilyen esetben egy figyelmeztetést fog küldeni az operációs rendszer.
Windows esetén előfordulhat, hogy az operációs rendszer nem támogatja a jelszómegadási rutint. Ebben az esetben értesítést kap, hogy a fájlt nem lehet megnyitni.
Ha a rendszer támogatja a dekódolást, egy párbeszédpanel jelenik meg, melyben megadhatja a fájlt küldő személytől kapott jelszót.
Külső referenciafájloknál a program a fájl első betöltésekor fogja kérni a jelszót. Ha több XREF fájlt tölt be, csak a jelszavas védelemmel ellátott fájl betöltése marad el, amennyiben a jelszót helyesen adta meg.
Blokkok megnyitása könyvtári elemként
Az AutoCAD blokknak leginkább a Könyvtári elem felel meg. A blokkhivatkozások (beillesztett rajzelemek) illeszkednek a könyvtári elemek példányaihoz. A különbség a következő: míg a könyvtári elem egy különálló fájl, addig a blokk magában az AutoCAD fájlon belül tárolt elem.
A blokkok könyvtári elembe való konvertálása az egyedüli módja annak, hogy azok 3D-s szerkezeteit megőrizzük.
A blokkok könyvtári elemmé való konvertálásának hátrányai:
DWG/DXF/DWF-fájlok kiválasztott fóliáinak importálása
Lásd a „Részleges megnyitás engedélyezése” részt itt: Megnyitási lehetőségek (DXF-DWG átalakítás beállításai).
Importált DWG/DXF/DWF-fájlok fóliáinak megjelenítése/elrejtése

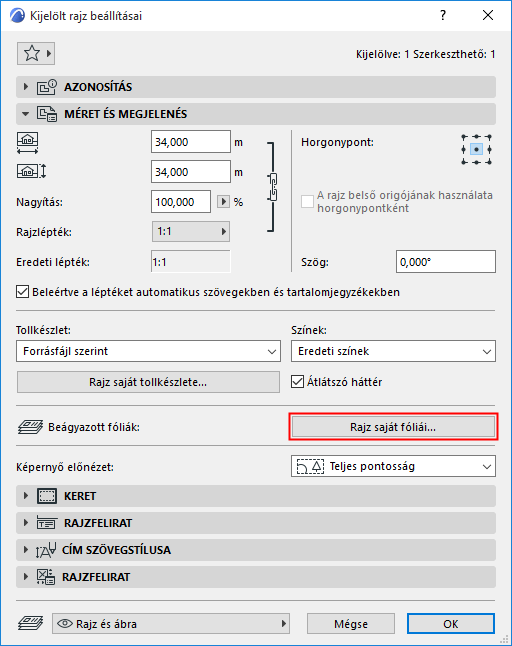

A Rajz beállításai Tulajdonságok panelén található Beágyazott fóliák vezérlő használatával vezérelheti az importált DWG, DXF vagy DWF-fájl megjelenését, a saját fóliák (a forrásfájl fóliái) megjelenítésével vagy elrejtésével.
Ez a vezérlő akkor aktív, ha a kiválasztott Rajz forrása DWG, DXF vagy DWF-fájl.
További részleteket lásd Beágyazott fóliák.
