DWG/DXF fájlok mentése

Elmenthet vagy publikálhat tervnézetet vagy tervlapot DXF és DWG formátumban. (Nem lehet DWG-t menteni konszignáció, index vagy lista nézetből.)

  1. Válassza a Fájl > Mentés mint... parancsot, majd a kívánt fájltípust (DXF vagy DWG).

    A publikálási készletek DWG/DXF formátumba mentéséhez szükséges beállításokat lásd: Publikáló.


    • Amennyiben a nézetnek csak egy részét szeretné menteni, használja a Kijelölő eszközt a projekt korlátozására. A Mentés mint parancs csak a Kijelölőben lévő részt menti.
    • Ha AutoCAD-ben dolgozik, és olyan DWG fájlt nyit meg, amely eredetileg Archicad ben lett elmentve, figyelmeztető üzenet jelenhet meg. Ennek ellenére folytassa a munkát a mentett DWG-vel az AutoCAD-ben – ez nem okozhat stabilitási gondokat.

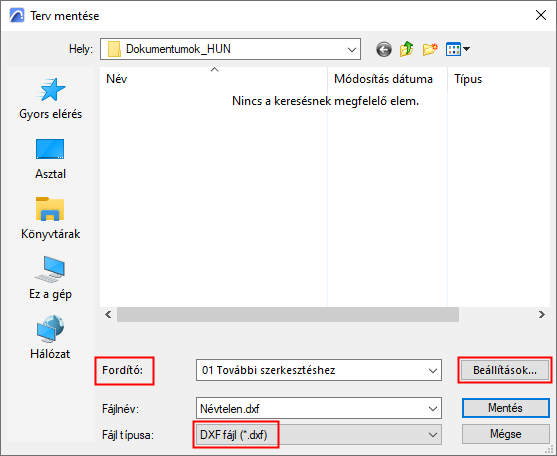

  2. A Mentés párbeszédpanel Fordító mezőjében felsorolja az alapértelmezett fordítókat, amelyeket az esetek többségében használunk (például az „úgy, ahogy van” kimenethez).

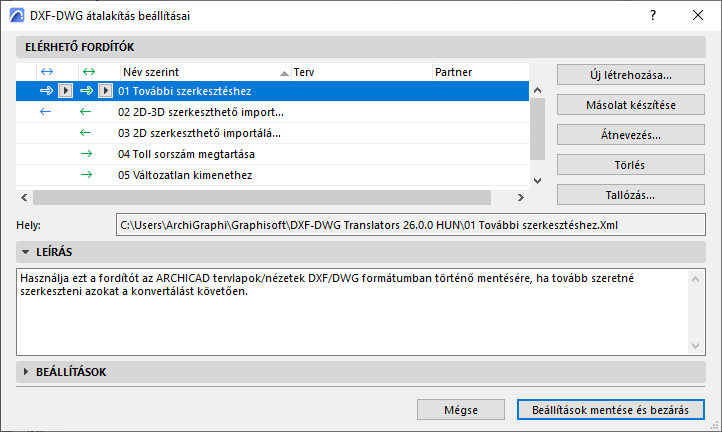

  3. Ha nem tudja, melyik fordítót használja, kattintson a Beállítások gombra a DXF-DWG átalakítás beállításai párbeszédpanel megnyitásához. A fent felsorolt alapértelmezett fordítók mellett talál egy rövid ismertetést a Leírás mezőben.

    A részleteket lásd: DXF/DWG átalakítás beállításai.



Rajzelemek konverziója

Az egyszerű elemek a megfelelő AutoCAD rajzelemekké alakulnak át:

  • Pontok pontokká,
  • Vonalak (nyílhegy nélkül) vonalakká,
  • Körök körökké,
  • Ívek (nyílhegy nélkül) ívekké,
  • Ellipszisek ellipszisekké,
  • Elliptikus ívek (nyílhegy nélkül) elliptikus ívekké,
  • A nyílheggyel rendelkező vonalak és ívek „összetett elemek”.
  • Szövegek többsoros szövegekké,
  • Kitöltések kitöltésekké,
    Megjegyzés: a falak, oszlopok és könyvtári elemek kitöltései ugyanígy konvertálódnak.
  • Képek képekké,
  • Méretezések (az összes típus) méretezésekké.
    Megjegyzés: Az Archicad  és az AutoCAD méretszámai gyakran eltérően jelennek meg, különösen a méretszöveg elhelyezkedése a méretvonalhoz képest.

Összetett elemek: rajzi részleteik egynél több AutoCAD rajzi elemből állnak. Ha nem választja ki az „Összetett ArchiCAD elemek szétbontása” lehetőséget, akkor ezek mindegyike egy blokkot alkot, és egy példány kerül a rajzi elembe.

  • Falak: a falak WALL_<n> nevű blokkokba konvertálódnak, ahol az n a falelem mutatószáma. A blokk látható kontúrvonalakat, kitöltéseket (lásd a poligon kitöltések megjegyzéseit), ablakokra és ajtókra és egy csatolt címkére vonatkozó blokkhivatkozásokat tartalmaz. Az ablak és ajtó hivatkozásokat a nyílásméretezésére vonatkozó blokkhivatkozások és esetenként címkehivatkozások kísérhetik.
    Megjegyzés: Az íves fal körvonala egyenes szakaszokból álló sokszögvonal.
  • Oszlopok: az oszlopok COLUMN_<n> (OSZLOP_<n>) nevű blokkokba konvertálódnak, ahol az n az oszlopelem mutatószáma. A blokk a látható kontúrvonalakat, a kitöltéseket (lásd a poligon kitöltések megjegyzéseit), és a csatolt címkére vonatkozó blokkhivatkozásokat tartalmazza.
  • Ablakok: az ablakok WINDOW_<n> (ABLAK_<n>) nevű blokkokba konvertálódnak, ahol az n az ablak mutatószáma.
  • Ajtók: az ajtók DOOR_<n> (AJTÓ_<n>) nevű blokkokba konvertálódnak, ahol az n az ajtó mutatószáma.
  • Tárgyak: a tárgyak OBJECT_<n> (TÁRGY_<n>) nevű blokkokba konvertálódnak, ahol az n a tárgy mutatószáma.
  • Fényforrások: a fényforrások LIGHT_<n> (FÉNYFORRÁS_<n>) nevű blokkokba konvertálódnak, ahol az n a fényforrás mutatószáma.

    Megjegyzés ablakok, ajtók, tárgyak és fényforrások esetén: ha a könyvtári elemnek nincs 2D leírása, legfeljebb 8 nézete lehet a „Egységes tollbeállításoktól ”, „Jel vonaltípusoktól” és a lehetséges tükrözött állapottól függően. Tehát az ilyen könyvtári elemről legfeljebb 8 blokkot exportálhatunk. Másoknak (2D leírással rendelkezők) tetszőleges számú különböző nézete lehet, és pontosan annyi blokkjuk lesz, amennyi nézetük az exportált alaprajzon megjelenik.

Mivel egynél több példányra is vonatkozhat ugyanaz a részlet blokk, a csatolt címkéket nem lehet elhelyezni ezekben a blokkokban – követik a blokkhivatkozásokat.

  • Födémek: a födémek SLAB_<n> (FÖDÉM_<n>) nevű blokkokba konvertálódnak, ahol az n a födém mutatószáma. A blokk a kontúr és az áttörések poligonjait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
  • Tetők: a tetők ROOF_<n> (TETŐ_<n>) nevű blokkokba konvertálódnak, ahol az n a tető mutatószáma. A blokk a kontúr és az áttörések poligonjait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
  • Gerendák: a gerendák BEAM_<n> (GERENDA_<n>) nevű blokkokba konvertálódnak, ahol az n a gerenda mutatószáma. A blokk a kontúr és az áttörések poligonjait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
  • Felülethálók: a felülethálók MESH_<n> (FELÜLETHÁLÓ_<n>) nevű blokkokba konvertálódnak, ahol az n a felületháló mutatószáma. A blokk a kontúr és az áttörések poligonjait, a felületháló szintvonalait, valamint a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
  • Helyiségek: a helyiségek ZONE_<n> (HELYISÉG_<n>) nevű blokkokba konvertálódnak, ahol az n a helyiség mutatószáma. A blokk a tömör előtér kitöltést, a helyiségpecsétet és a csatolt címkére vonatkozó blokkhivatkozást tartalmazza.
    Megjegyzés: mivel az alapértelmezett helyiségkitöltések színei világos pasztellszínek, és az AutoCAD színkészlete nem tartalmazza ezek megfelelőit, a színek RGB színkódjait a világosszürke különböző árnyalataihoz igazítja. Tetszés szerint választhat telített színeket (pl. piros vagy sárga) a helyiségkitöltések, és kéket vagy feketét a helyiségpecsét színéül.
  • Kamerák és a kamera készletek nem exportálhatók.

Az SHX betűk használata a konverziós művelet során

A DXF-DWG Kiegészítő adottnak veszi, hogy elérhetők az AutoCAD betűtípusok, köztük az SHX betűk is. A Kiegészítő egy üzenetet jelenít meg, mely ezeket a betűket kéri a konverzió végrehajtása során.

Ha ezek a betűk nem állnak rendelkezésre, problémák adódhatnak a szövegformázásnál (pl. nem megfelelő sortörések). Javasoljuk, hogy szerezze be egy AutoCAD-felhasználótól az AutoCAD csomag tartalmát képező SHX betűfájlokat.  Az AutoCAD csomag az SHX betűk TrueType verzióját is tartalmazza.

Ha megkapta a betűket, egy külön mappában tárolja azokat. Amikor a Kiegészítő SHX betűt kér, ebből a gyűjteményből válassza ki. Ha a kért betűt nem találja, választhat egy másikat is. (Ebben az esetben a konverziók eredményei eltérhetnek.) Ha megmutatta a mappát a Kiegészítőnek, ettől kezdve a program automatikusan ebben a mappában fogja keresni (de újonnan létrehozott almappákban nem) a szükséges SHX betűfájlokat.

Megjegyzés a TrueType betűkhöz: Mind Windows, mind Mac rendszeren problémamentesen használhatja a TrueType betűket. (Mac-felhasználóknak a rendszermeghajtó Könyvtár/Betű mappájába kell bemásolni a TrueType betűfájlokat.)

Megjegyzés a Betűkhöz és Alakzatokhoz: Az AutoCAD az SHX fájlokat nemcsak betűkként, hanem más célokra is használja. Az összetett vonalak alakzatokat illesztenek a mintáikba. Az alakzatokat egyszerű szimbólumokként lehet a rajzokhoz rendelni. Problémákat okozhat, ha ilyen típusú SHX fájlt választ ki valamely betű helyett – így, ha a Kiegészítő az SHX fájl helyzetének meghatározását kéri, használja a „Hagyd ki” parancsot, ha nem biztos abban, hogy a talált SHX fájl megfelelő típusú. A kért fájlnév segítséget nyújt annak eldöntésében, hogy melyik típusra van szükség – betűre vagy alakzatra.
