DXF-DWG összefűzés

1. Használja a Fájl > Együttműködés > Összefűzés parancsot, majd adja meg, hol keresse a program a fájlt: Fájlból vagy BIMcloud-ból
2. Keresse meg a kívánt DXF vagy DWG fájlt a Fájl összefűzése párbeszédpanelen.
3. Kattintson a Megnyitás gombra.

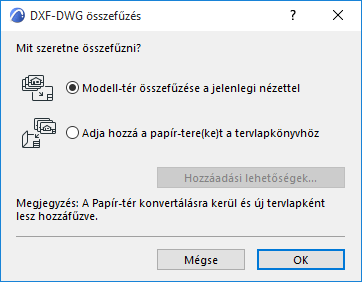

4. Megjelenik a DXF-DWG összefűzés párbeszédpanel. A továbbiakban két lehetőség közül választhat:





• Modelltér összefűzése a jelenlegi nézettel: Válassza ezt, ha a DXF-DWG fájl modellterét szeretné befűzni a tervébe. A program létrehozza az AutoCAD elemek felülnézetét a DXF-DWG modelltérben, és 2D elemként elhelyezi azokat.

  A megnyíló párbeszédablakban adja meg a további beállításokat: DXF-DWG Modelltér összefűzése párbeszédpanel.

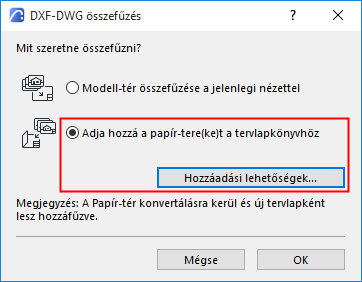

• Papírtér hozzáadása a tervlapkönyvhöz: válassza ezt a lehetőséget, ha hozzá kívánja adni a tervlapkönyvbe fűzött DXF-DWG fájl papírtereit.
• A papírtér meghatározásaiból tervlapok készülnek.
• Új Tervlapsablon készül, ha a DXF-DWG rajz olyan papírtérbeli definíciókat is tartalmaz, amelyek nincsenek még benne az Archicad ben.
• A DXF-DWG nézetablak tartalmából rajzok készülnek, amelyek a tervlapokra kerülnek. Ezek a rajzok nem szerkeszthetők, az Rajzkezelőben „beágyazott” állapotban jelennek meg.
• A papírtérre rajzolt elemekből Archicad  elemek készülnek, amelyek közvetlenül a tervlapokra kerülnek.

  További beállításokért kattintson a Hozzáadási lehetőségek opcióra.

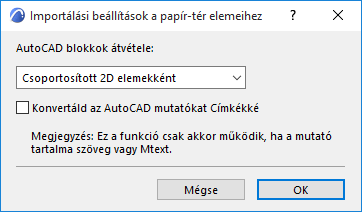

AutoCAD blokkok átvétele:

Válasszon egy beállítást:

• 2D elemekként
• Csoportosított 2D elemekként
• Könyvtári elemekként

  Lásd Megnyitási lehetőségek (DXF-DWG átalakítás beállításai).

AutoCAD mutatók címkévé alakítása: jelölje be ezt a lehetőséget, ha az átalakítást az összefűzéskor kívánja elvégezni.

Ha nem jelöli be ezt a négyzetet, az AutoCAD mutatók egyszerű 2D-s elemekké alakulnak át.
