Rhino 3DM fájl importálása tárgyként

  1. A következő paranccsal importálhat egy Rhino fájlt egyszerű tárgyként az Archicadbe:

    Fájl > Könyvtári elemek > Rhino 3DM fájl importálása tárgyként

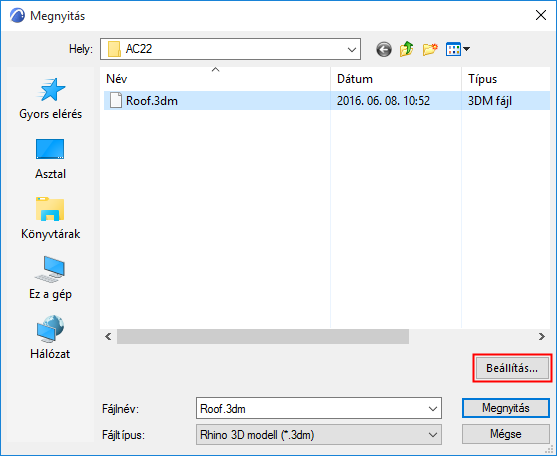

  2. A Rhino megnyitási beállításokért kattintson a Beállítások lehetőségre:

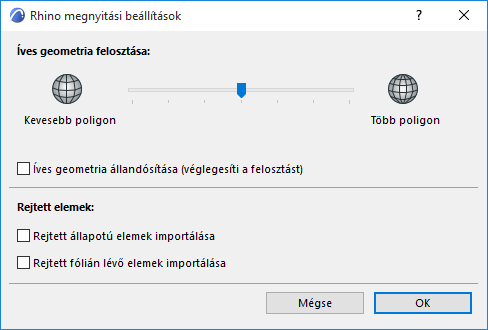

  3. Adja meg a szegmentálásra és a rejtett elemekre vonatkozó beállításokat:

    • Íves geometria felosztása

      A csúszka segítségével adja meg a Rhino alkalmazásból importált íves felületek felosztási beállításait.

      Note:

      • A felosztási csúszka csak az íves geometriára van hatással, a sík elemekre nem
      • Ha növeli a szegmentálást (azaz több poligon jön létre a simább felületek érdekében), ne feledje, hogy a nagyszámú poligon növeli a fájlméretet és csökkenti a teljesítményt
    • Beégetett íves geometria
      • Opcionálisan bejelölhető a Beégetett íves geometria négyzet, ha importálás előtt véglegesíteni kívánja a felosztást. Ennek eredményeként:
        • A felosztás később, a modell Archicadbe történő importálása után nem módosítható
        • Ezzel szemben az elemek illesztése elvégezhető
        • Általánosságban elmondható, hogy a modellekben gyorsabb a navigáció, ha ez a lehetőség be van jelölve
    • Rejtett elemek

      Ezekkel a vezérlőkkel adható meg, hogyan kezelje a program a Rhino „rejtett” elemeit.

      A Rhino alkalmazásban (az Archicaddel ellentétben) az elemek a fóliájuk láthatóságától függetlenül elrejthetők. Alapértelmezés szerint az ilyen rejtett elemeket a program NEM importálja az Archicadbe.

      Importálásukhoz jelölje be a Rejtett elemek importálása négyzetet.

  4. Kattintson az OK gombra.

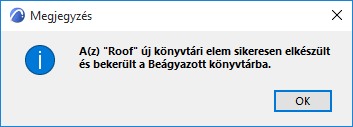

  5. Megjelenik az értesítés, hogy az importálás sikeres volt:

  6. Használja a Tárgy eszközt a tervbe történő lehelyezéshez.

Rhino tárgy beállítások az Archicadben

Az Archicadben egyszerű tárgyként elhelyezett Rhino fájlt a program az Archicad beágyazott könyvtárában tárolja.

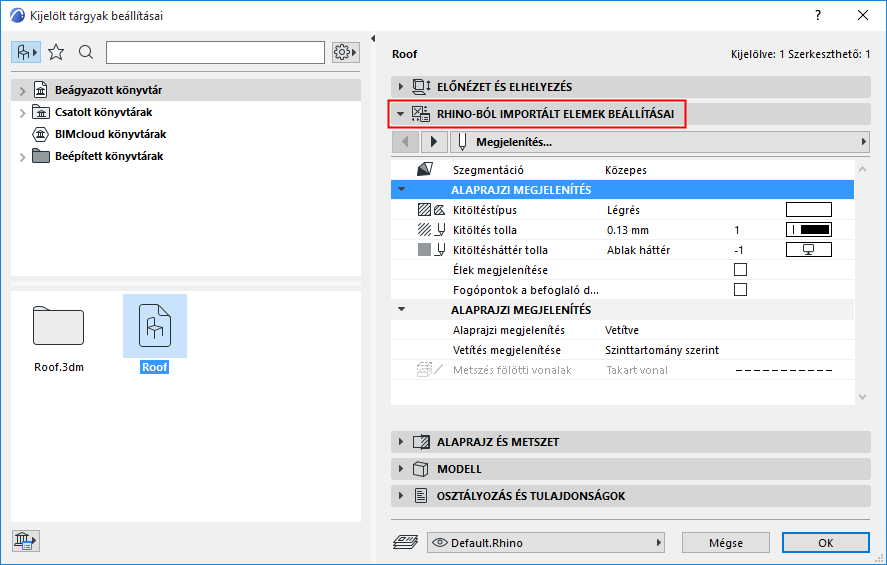

A megjelenés beállításához használja a Rhino importálás tárgybeállításai panelt a Tárgy beállításainál.



Vegye figyelembe a következő speciális Rhino paramétereket:

Szegmentálás

Ez a vezérlő a Rhino alkalmazásból importált tárgyaknál elérhető, amennyiben importáláskor nem jelölte be a Íves geometria beégetése opciót.

A kijelölt íves tárgy simaságának beállításához használja a Szegmentálás legördülő menüt. Ne feledje, hogy a poligonok magas száma hatással lehet a fájlméretre és a teljesítményre.

2D megjelenítés

  • Oldalélek megjelenítése: Válassza a megjelenítést, ha 2D-ben szeretné látni a belső felületi éleket.
