RFA importálása GDL tárgyként

Ezzel a paranccsal Revit Family (RFA) tárgy (elsősorban gyártói tartalom) importálható, és GDL tárgy, ajtó vagy ablak generálható pontosan ugyanazzal a geometriával és paraméterekkel.

Az így létrejött tárgy paraméterei nem szerkeszthetők.

1. Válassza a Fájl > Könyvtárak és tárgyak > RFA importálása GDL tárgyként parancsot.
2. Kattintson az importálni kívánt RFA fájlra, majd a Megnyitás lehetőségre.

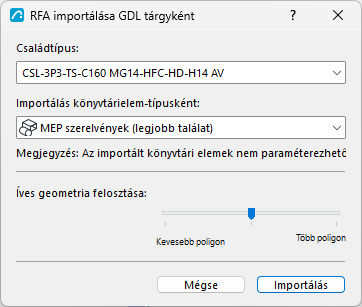

3. Megnyílik az RFA importálása GDL tárgyként párbeszédpanel, amelyen megadhatók az importálás beállításai:





   • Kiválasztás Családtípus alapján. Az egyes típusok száma és tartalma változó, és a család Revitben történő létrehozásakor kerül meghatározásra.
   • Importálás könyvtárielem-típusként: A Revit Family kategória és a fogadó tárgy kategóriája alapján a könyvtári elem típusa automatikusan meghatározza a legjobb választást: tárgy, ajtó, ablak vagy épületgépészeti berendezés. Itt felülírhatja a típust.
     Megjegyzés: Az importált épületgépészeti berendezés átveszi az eredeti RFA fájl adatait és kapcsolatait, így azok a modellben hozzákapcsolhatók az épületgépészeti elemekhez.
   • Íves geometria felosztása: A csúszka segítségével beállítható a geometriai részletesség (sokszögekre osztás) a három szint egyikére. Minél több a sokszög, annál nagyobb a létrejövő tárgy. Javasoljuk, hogy közepes beállítást használjon. Ha a tárgy túl nagy, válassza a Kevesebb poligon beállítást. Ha az eredmény túl darabolt és durva, válassza a Több poligon beállítást. A sokszögek számának ellenőrzéséhez töltse le és telepítse a Poligonszámláló kiegészítőt, amely a következő címen elérhető Kiegészítők csomag része: http://www.graphisoft.com/downloads/goodies/index.html
4. Kattintson az Importálás gombra.
   • Az importált tárgyat a program GDL tárggyá, ajtóvá vagy ablakká konvertálja abban az tervben, amelyben kiadta az Importálás parancsot.
   • A létrejött GDL tárgy, ajtó vagy ablak a terv beágyazott könyvtárába kerül. Használja a megfelelő eszközt a tervbe történő lehelyezéshez.

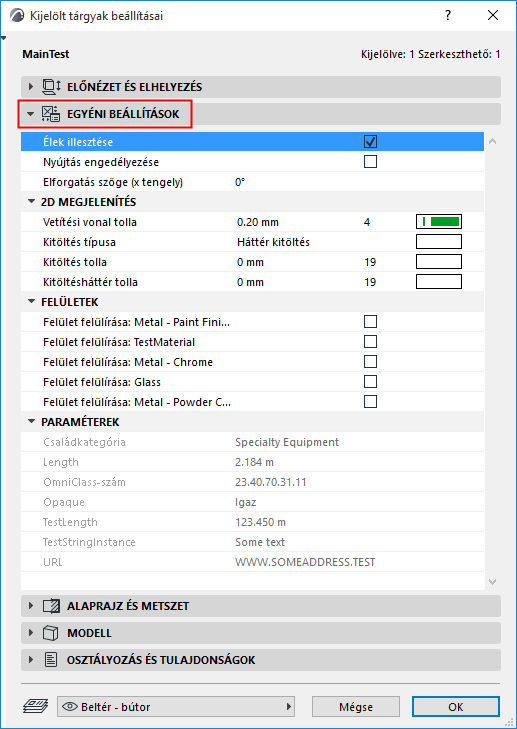

Importált tárgy: egyedi paraméterek

Az „Importálás tárgyként” lehetőséggel az alábbi paraméterek jönnek létre:

• Élek illesztése, be- vagy kikapcsolva.
• Nyújtás engedélyezése: Ha az opció be van kapcsolva, az 1. és 2. méret, valamint a magasság engedélyezve van az Előnézet és elhelyezés panelen, és grafikusan szerkeszthető a modellben. Nyújtáskor a geometria torzul.
• Elforgatás szöge (x tengely): forgassa el a tárgyat 0/90/180/270 fokkal vagy tetszőleges szögben az x tengely körül.
• 2D megjelenítés: Vetítési vonal tolla, kitöltés típusa és kitöltés tolla az alaprajzon.
• Felületek: Az egyes beágyazott felületek felülírásának engedélyezése.
• Részek láthatósága kategória szerint: A tárgy részei láthatóságának vezérlése az RFA kategóriák szerint
• Paraméterek: Az RFA fájlban szereplő adatok. Ezek az adatok csak olvashatók, és nincsenek hatással a tárgy geometriájára.

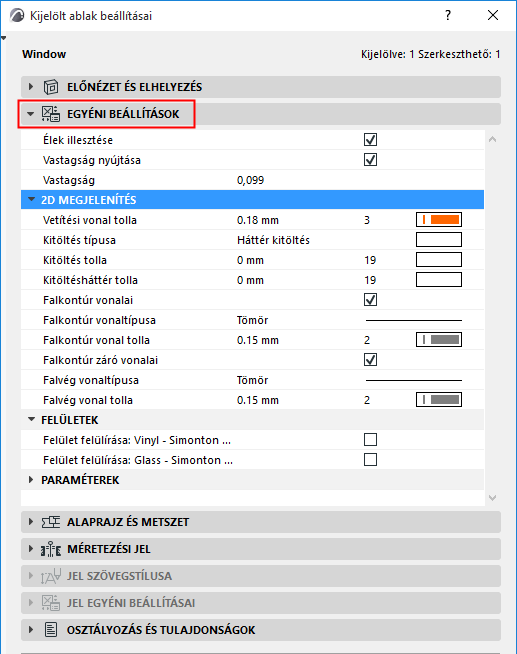

Importált ajtó vagy ablak: egyedi paraméterek

• Élek illesztése, be- vagy kikapcsolva.
• Vastagság nyújtása: Ha az opció be van kapcsolva, az ajtó/ablak vastagsága módosítható (a geometria nyújtásával).
• 2D megjelenítés: vetítési vonal tolla, kitöltés típusa és kitöltés tolla az alaprajzon. Fal kontúrvonalak: be- és kikapcsolhatók, valamint beállítható a vonal típusa és tolla. Falkontúr záróvonalai: be- és kikapcsolhatók, valamint beállítható a vonal típusa és tolla.
• Felületek: Az egyes beágyazott felületek felülírásának engedélyezése.
• Részek láthatósága kategória szerint: Az ajtó/ablak részei láthatóságának vezérlése azok Revit kategóriája szerint. Ez a lehetőség csak akkor elérhető, ha az RFA-ban több kategória létezik.
• Paraméterek: Az RFA fájlban szereplő adatok. Ezek az adatok csak olvashatók, és nincsenek hatással a tárgy geometriájára.
  Megjegyzés: A program importáláskor automatikusan kiszűri a „fogadó tárgyat”.
