Meghatározott szabályok alkalmazása

Ezzel a funkcióval egyedileg meghatározott Besorolási hivatkozási adatok hozhatók létre automatikus (.xml alapú) szabályok alapján.

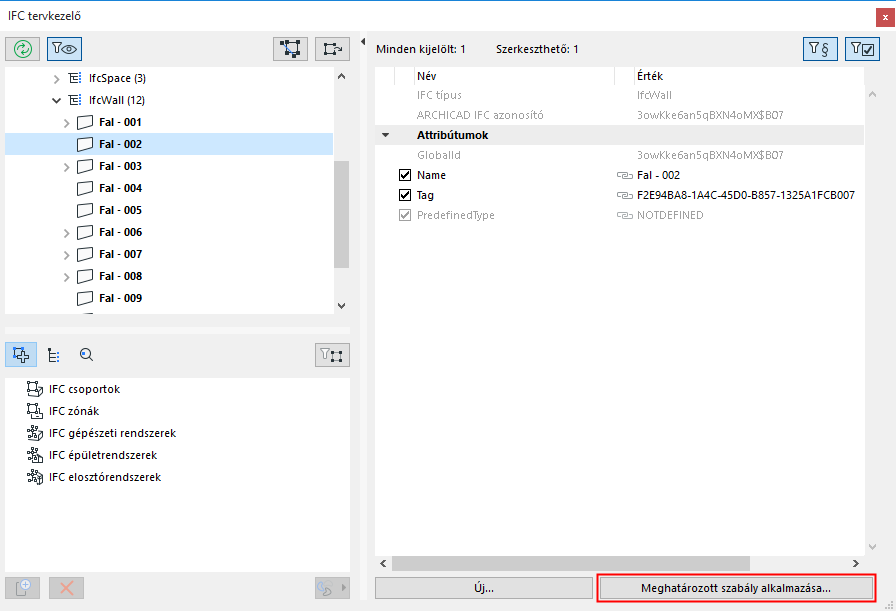

  1. Az IFC tervkezelőben kattintson a Meghatározott szabály alkalmazása lehetőségre.


Ezekből az előre meghatározott szabályokból három típus létezik, eltérő szerkezetük alapján:

  • „Falista” szabály: válasszon ki egy elemet a fastruktúra adatbázisból az új adatok létrehozásához
  • „Táblázat” szabály: válasszon ki egy sort a táblázatból az új adatok létrehozásához
  • „Parancs” szabály: indítsa el a szabály parancsot az új adatok létrehozásához

A program előzetesen definiált beépített szabályokat tartalmaz (ezek az ön lokalizált Archicad  verziójától függnek).

  • Az elérhető szabályok a következő mappából érhetők el, és az újonnan létrehozott szabályokat is ide kell menteni:
  • Windowson:Graphisoft\Archicad \Alapértelmezettek\IFC szabályok
  • Macintoshon:Programok\Archicad \Alapértelmezettek\IFC szabályok

Meghatározott szabály alkalmazása: Példa

Rendeljen osztályozásokat a födémekhez (IfcSlabs) az „OmniClass / Table 21 - Elements” szabállyal:

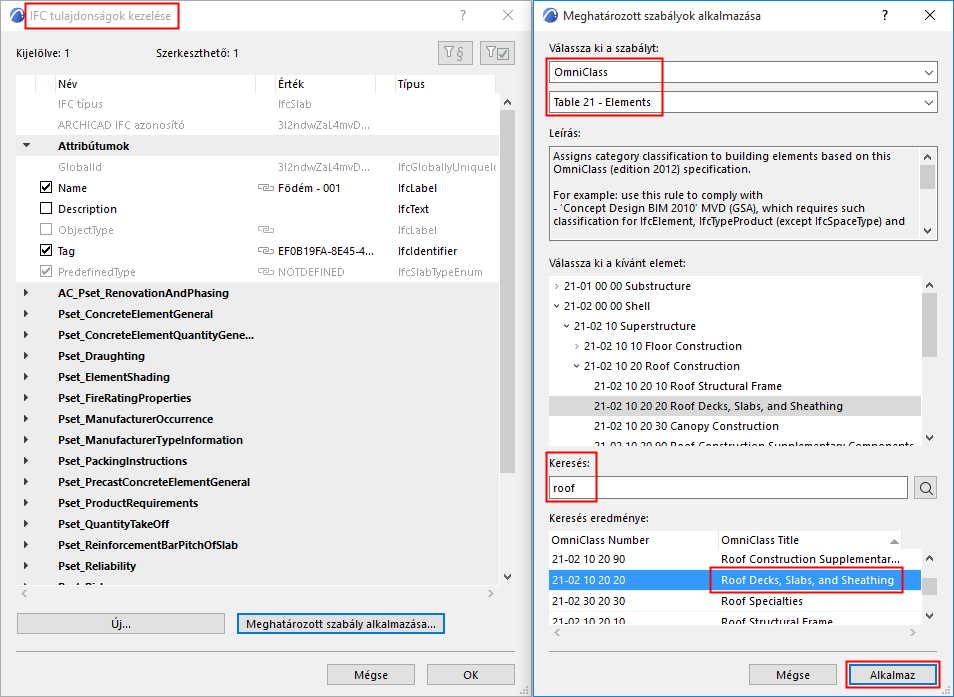

  1. A modellben válassza ki az osztályozandó födém elemeket (használhatja a Feltétel alapú kiválasztás funkciót). Nyissa meg a Beállítások párbeszédablakot, majd kattintson az „IFC tulajdonságok kezelése” lehetőségre az Osztályozás és Tulajdonságok panelből. A megfelelő IfcSlab elemeket kiválaszthatja az IFC tervkezelő besorolási struktúrájából is.
  2. Kattintson a Meghatározott szabály alkalmazása lehetőségre. A párbeszédablakban válassza az „OmniClass / Table 21 - Elements” szabályt.
  3. Az adatbázisra vonatkozó Keresés mezőbe írja a „roof” szöveget, majd kattintson a keresés ikonra az indításhoz. (Ez az adatbázisokban található szabályok között keres (falista és táblázat), bármilyen szövegrészlet alapján.)
  4. A Keresés eredménye területen válassza ki a „Tetődeszkázat, födém és burkolat” címet.

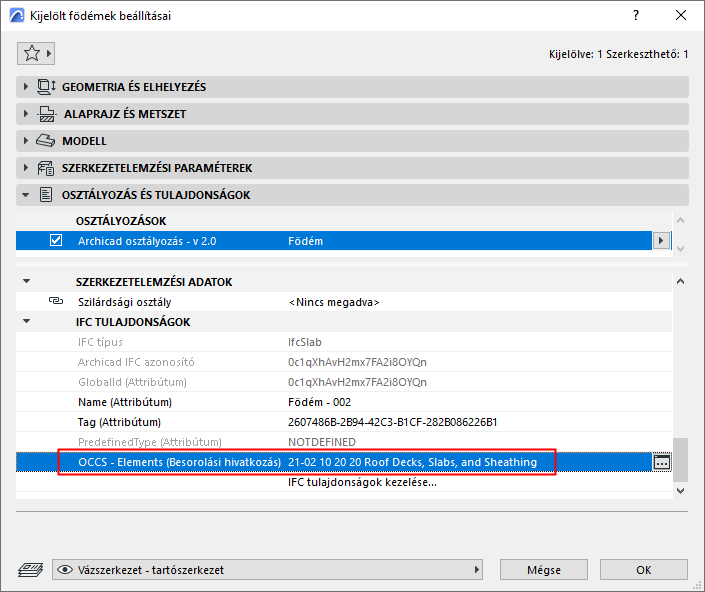

  5. Kattintson az „Alkalmazás” gombra. A program generálja az osztályozási hivatkozást a „Tetődeszkázat, födém és burkolat” névvel, „21-02 10 20 20” ItemReference értékkel és az OmniClass szabványnak megfelelő kiegészítő adatokkal.


Megjegyzések

  • Miután kiválasztott egy elemet, a "Válassza ki a szabályt" listában csak az alkalmazható szabályok érhetők el (ha például az IfcProject elemet választotta, a „Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect” Építész szabály elérhető. A nem alkalmazható szabályok kiszürkítve jelennek meg.
  • Az IfcElement tartalmazza az épület-, elosztási (MEP) és a berendezési elemeket.
  • Bizonyos szabályok nem érhetők el a Beállítások párbeszédpaneleken, amennyiben a szabályok olyan elemekhez kapcsolódnak, amelyek nem rendelkeznek Beállítások párbeszédpanellel (például IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject és IfcGroup).
  • Létrehozhatja és szerkesztheti saját szabályát .xml formátumban. Célszerű egy meglévő szabályfájl szerkezetét felhasználni (amely több szabályt is tartalmazhat), és egy ahhoz hasonló új szabályt létrehozni, egy új fájlnévvel történő duplikálással.
