IFC térbeli zónák hozzárendelése

Az IfcSpatialZone entitás helyiségek csoportosítására vagy meghatározott területek funkcionális, szerkezeti vagy szervezési célú definiálására (például hőtechnikai zónák, világítási zónák vagy építési zónák) szolgál. Az alapszintű csoportokkal ellentétben az IfcSpatialZone saját egyedi 3D formával és elhelyezéssel rendelkezhet. (A leírást lásd: buildingsmart.org

Ezt a funkciót az IFC4 és az IFC4x3 sémát használó Archicad munkafolyamatok támogatják.

  1. A térbeli elemek modellezéséhez használja az Alakzat vagy a Helyiség eszközt.
  2. Osztályozza az elemeket például „Térbeli zónaként”. (Hozzon létre egy új osztályozást, ha a rendszere nem tartalmaz ilyen osztályozást.)
  3. Konfigurálja az exportáló fordítót:
    • Használja az IFC4 vagy IFC4x3 sémát

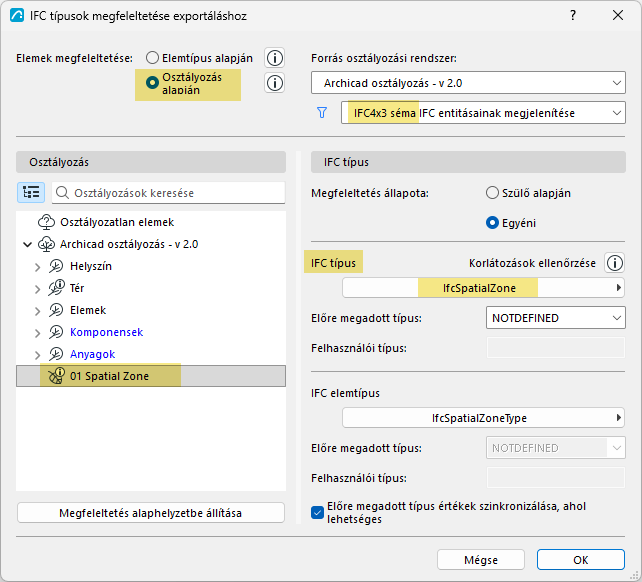

    • Nyissa meg a Típusmegfeleltetést, majd az „IFC típusok megfeleltetése exportáláshoz” pontot
    • A térbeli zóna osztályozásához állítsa be az IFC típus = IfcSpatialZone megfeleltetést

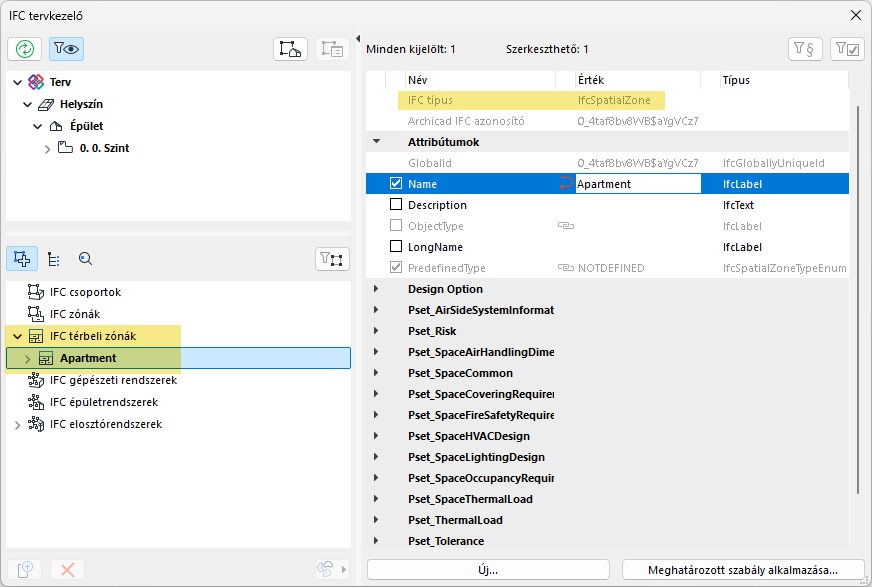

Az IFC tervkezelőben: az ifcSpatialZone típusnak megfeleltetett elemek megjelennek az IFC térbeli zóna hozzárendelési listájában.

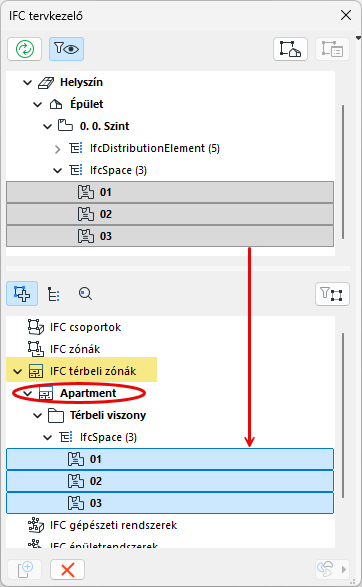

Ebben a példában a teljes lakást jelölő helyiség térbeli zónaként van osztályozva. Ennek eredményeként ez a helyiségentitás IfcSpatialZone-ként jelenik meg.
Megjegyzés: A többi hozzárendelési típussal ellentétben nem hozhat létre új Térbeli zóna listaelemet az IFC tervkezelőben. Az ilyen térbeli elemek hozzáadásához először modelleznie kell őket (a Helyiség vagy az Alakzat eszköz használatával), majd a Típusmegfeleltetés segítségével IfcSpatialZone-ként kell osztályoznia őket.


Ezután hozzárendelheti a normál helyiségeket vagy bármilyen más elemet (pl. tárgyakat, oszlopokat) az újonnan definiált térbeli zónához úgy, hogy behúzza őket a Térbeli viszony mappába.
