Modellszűrő IFC importáláshoz

Fájl > Együttműködés > IFC > IFC fordítók

Válasszon importáló fordítót, és nyissa meg a Modellszűrő beállításkészletet.

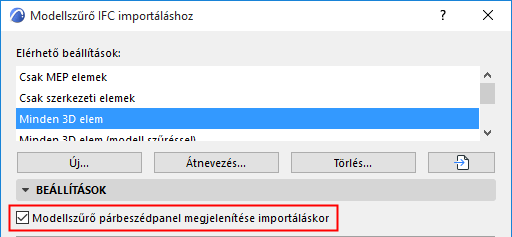

Modellszűrő mutatása importáláskor



Ha ez a beállítás aktív, - miután kiadta az IFC megnyitása vagy Összefűzés parancsot - megnyílik a Modell szűrése ablak.

Itt módosíthatók az aktuális importálási folyamat során importálni kívánt elemek.

Lásd Modell szűrése importáláskor (másodlagos szűrő).

Importálandó 3D elemek kiválasztása

  • Szerkezeti funkció alapján

    Ez az opció kiegészítő (elemszintű) szűrőként használható az importálási folyamat során, és az elemek „LoadBearing” IFC tulajdonságát veszi figyelembe.

    • A „Csak tartószerkezeti elemek” szűrővel csak azok az elemek lesznek importálva az IFC fájlból, amelyeknek az IFC tulajdonsága „LoadBearing Element”, „True” értékkel.
      Megjegyzés:
    • Ha a tervben nem alkalmazott szerkezeti funkció osztályozást, vagy ha még nem fejezte be az osztályozási folyamatot, akkor itt az „Összes elem” lehetőséget érdemes választani. (A másik két beállítás bármelyike – „Csak tartószerkezeti elemek” vagy „Csak nem tartószerkezeti elemek” – üres IFC-fájlt eredményezhet vagy olyan fájlt, amelyből a szükséges elemek hiányoznak.)
    • Az IfcPile és IfcFooting entitások meghatározásuk szerint tartószerkezeti elemek, mégsem rendelkeznek „LoadBearing” tulajdonsággal az IFC2x3 sémában. Ezek importáláskor mindig tartószerkezetként viselkednek.
    • „Mind” esetén a modell összes eleme részt vesz a folyamatban
    • „Szerkezeti” esetén csak az épület szerkezeti elemei (IfcBuildingElement) vesznek részt a folyamatban
    • „MEP” esetén csak a gépészeti elemek (IfcDistributionElement) vesznek részt a folyamatban

      Lásd az egyes funkciószűrők pontos összetételét a lenti falistában. A szűrő módosításakor „Egyedi” szűrő jön létre.

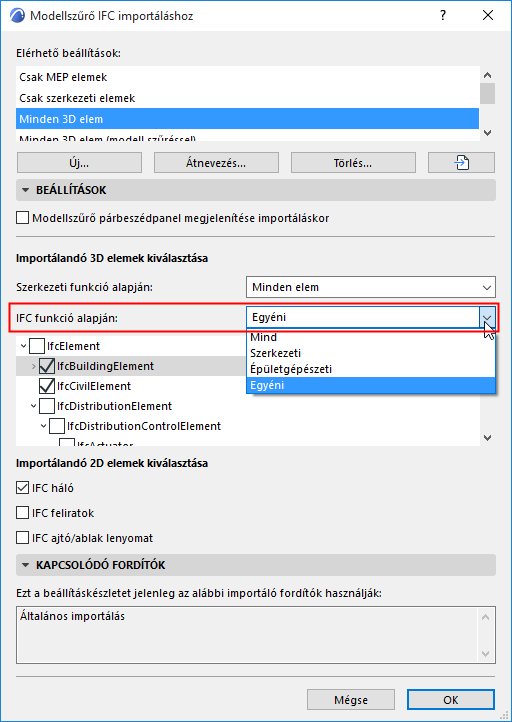

  • IFC funkció alapján

    Válassza az IFC funkciót, ha az IFC importáláshoz az alábbi szűrési feltételeket kívánja használni:

Importálandó 2D elemek kiválasztása

  • IFC háló: A program az IFC fájl összes IfcGrid típusú elemét importálja és csoportosított hálóelemekké konvertálja.
  • IFC feliratok: Jelölje be ezt az opciót, ha az IFC fájl összes IfcAnnotation típusú elemét importálni kívánja (beleértve a robbantott méretezési elemeket). Ezeket a program 2D elemekké (szöveggé és vonallá) konvertálja.
  • IFC ajtó/ablak lenyomat: Az importálás során az összes létrehozott ajtónál és ablaknál a helyes nyitási irány és méret jelenik meg az alaprajzi nézeteken, az importált 2D jelképeknek megfelelően.
