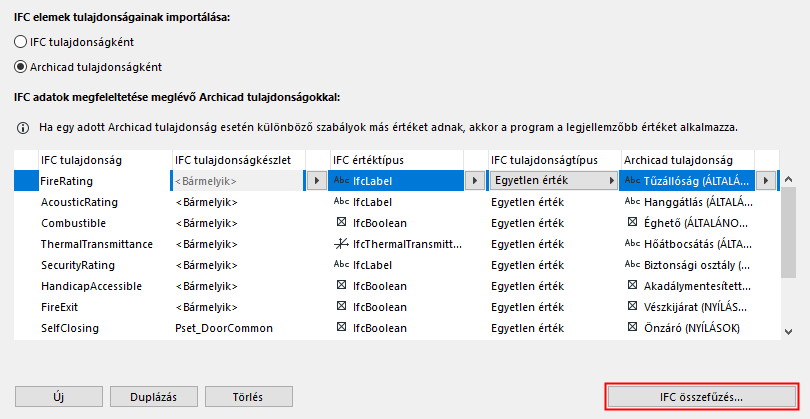

A leképezési táblázat használata
- Minden sor egy leképezési szabálynak felel meg. A sorok rendezéséhez kattintson az oszlopok fejlécére.
- Kattintson valamelyik szabályra, majd a listaelem vezérlőivel állítsa be az adattípusokat, vagy adjon meg egyéni szöveget.
- Minden szabálynál négy IFC adatoszlop található (Tulajdonság, Tulajdonságkészlet, Érték típusa, Tulajdonság típusa), melyek segítségével leszűkíthető a használt IFC adatkészlet. (Ezek mind szabványos IFC beállítások.)
IFC tulajdonságok hozzáadása a leképezési listához:
- Kattintson az Új gombra, vagy
- Kattintson az IFC összefűzés lehetőségre, és keresse meg az IFC fájlt. A fájl IFC tulajdonságai felkerülnek a listára.
- Leképezési szabályok létrehozásához és törléséhez használja az Új, Duplázás és Törlés gombokat.
Részleteket és példákat lásd: Tulajdonságértékek hozzárendelése (IFC tulajdonságleképezés alapján)

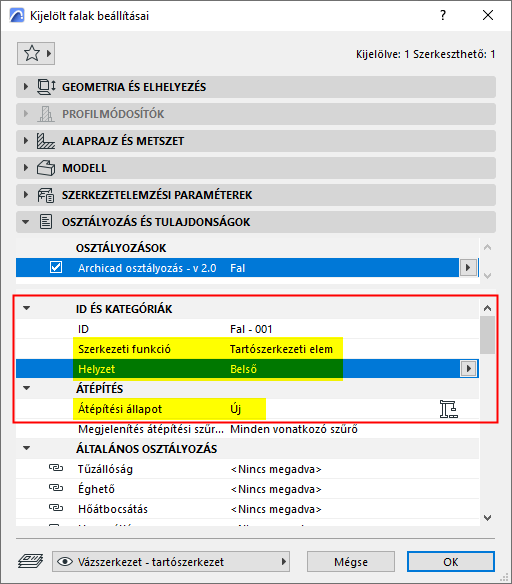

IFC adatok importálása Archicad kategóriákba
A következő Archicad kategóriák az importált elemekből származó megfelelő adatokat fogják tartalmazni. (Ezek kategóriák, nem pedig Archicad tulajdonságok.) Ezeket az adatokat a program az IFC fordító beállításaitól függetlenül, automatikusan tölti ki.
Ezek az IFC értékek manuálisan is hozzárendelhetők bármelyik Archicad tulajdonsághoz a leképezési táblázatban.

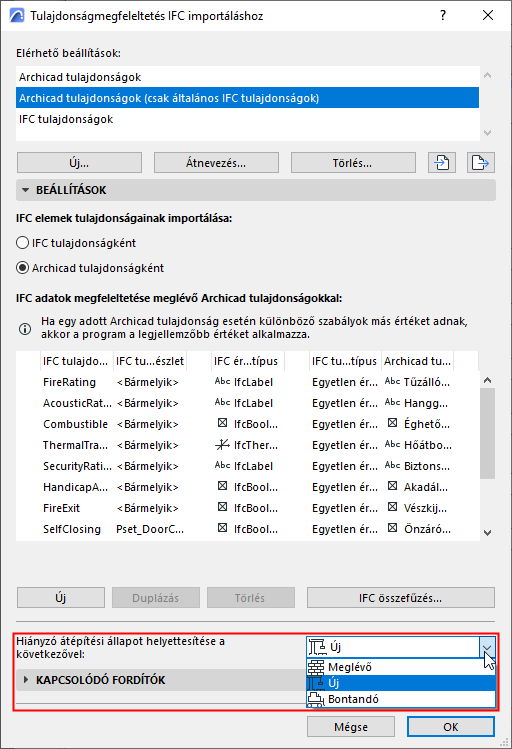

Hiányzó átépítési állapot helyettesítése
Válasszon egy átépítési állapotot az Archicad ben (Új, Meglévő vagy Bontás) azokhoz az importált elemekhez, amelyekhez nincs hozzárendelve átépítési állapot IFC-ben.
Megjegyzés:
- Szinte egyik modellcsere esetén sem elérhető az átépítési állapot automatikus leképezése. Ennek oka, hogy az IFC2x3 szabvány nem rendelkezik az átépítési állapotra vonatkozó szabványos formátumról, ezért a különböző alkalmazások egyéni IFC tulajdonságként exportálják ezt az adatot.
- Revittel történő modellcsere esetén az „Átépítési állapot” eleme Revitben a „Phasing” elemnek felel meg, amennyiben Revitben az IFC exportálás és importálás az IFC modellcsere Archicaddel bővítménnyel történik.
