Hibafigyelmeztetések javítása a Típusmegfeleltetés párbeszédablakban

Az Archicad  típusmegfeleltetési beállításkészleteket tartalmaz az IFC exportáláshoz. Mindegyik beállításkészlet egy támogatott IFC sémára van optimalizálva: IFC2x3, IFC4 vagy IFC4x3.

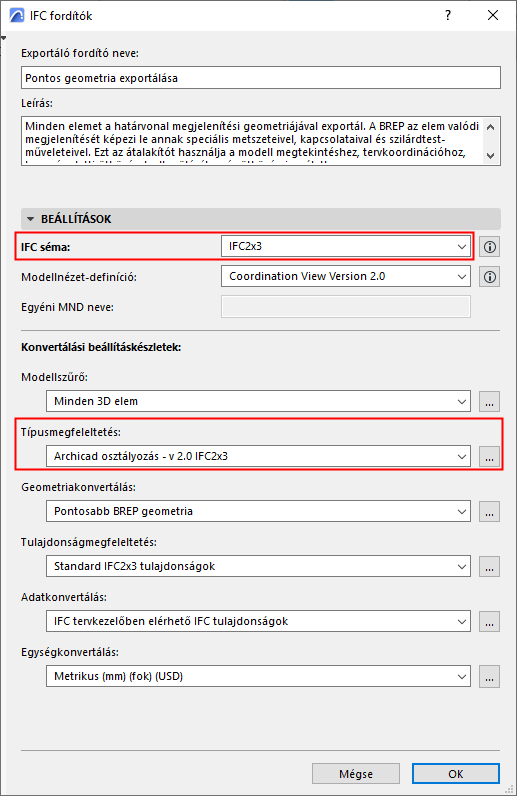

Ha az előre meghatározott beállításkészleteket a lenti képeken láthatóak szerint használja, a leképezés megfelelően zajlik majd.

Ha testre szabja a Típusmegfeleltetés beállításkészletet, vagy módosítja a sémadefiníciót, az elavult vagy hibás leképezési meghatározásokat eredményezhet, mivel az IFC típusmeghatározások az egyes sémákhoz némileg különböznek (pl. IFC2x3, IFC4 vagy IFC4x3 esetén).

Az IFC fordítók és Típusmegfeleltetés párbeszédpanelek figyelmeztetnek a nem kompatibilis Típusmegfeleltetés definíciókra, és segítenek megoldani a problémát.

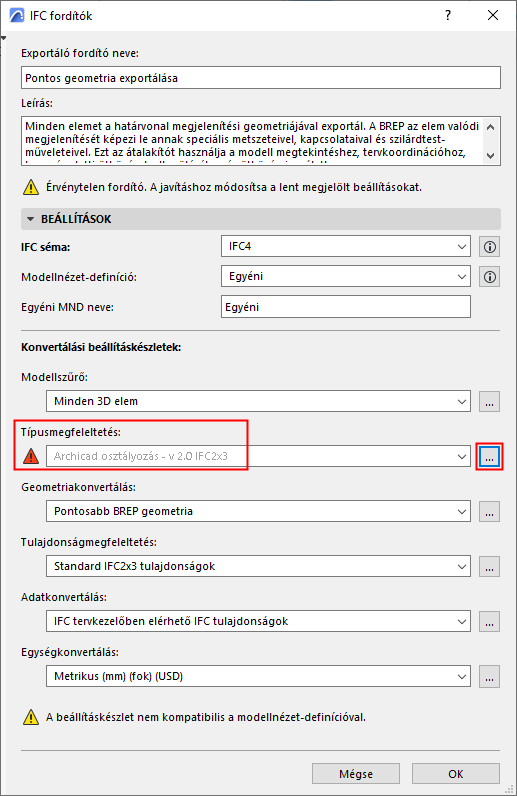

A példában egyedi Típusmegfeleltetés beállításkészletet használunk, amelynek kompatibilisnek kell lennie az IFC4 sémával. A figyelmeztetés azonban problémát jelez:

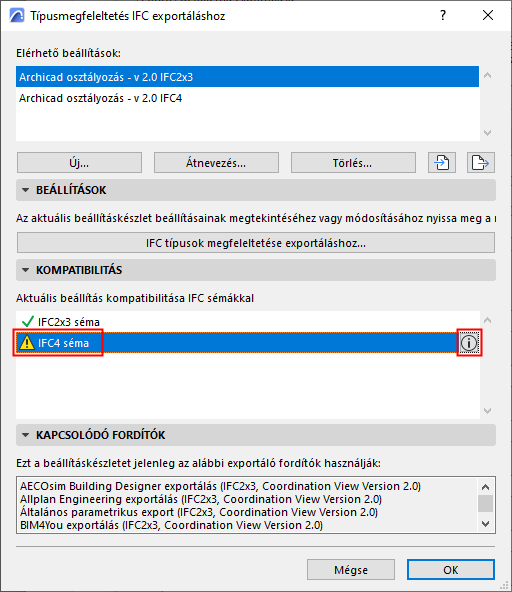

Kattintson a „három pont” gombra a Típusmegfeleltetés beállításkészlet párbeszédablakának megnyitásához.

A hiba itt is látható.

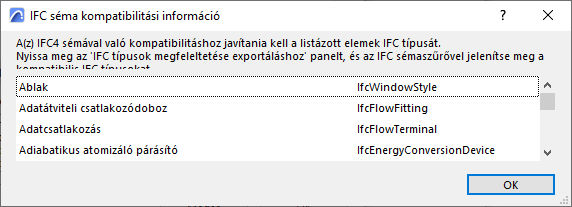

A részletekért kattintson az Infó gombra.

Kattintson az OK gombra a fő párbeszédablakhoz való visszalépéshez, majd kattintson az IFC típusok megfeleltetése exportáláshoz párbeszédpanelre...

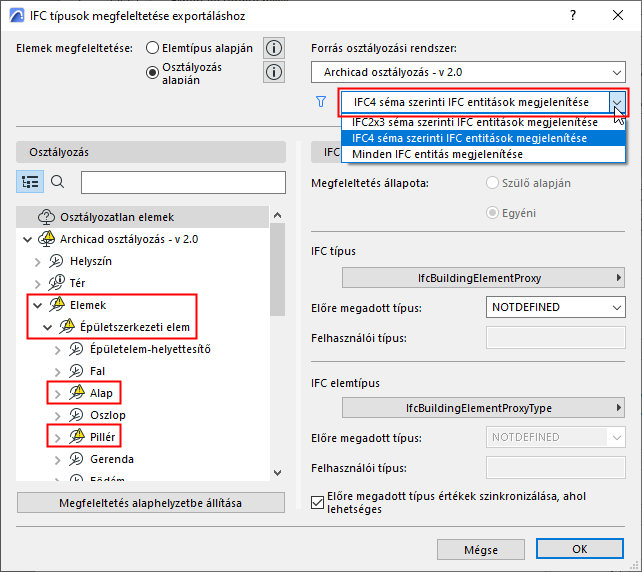

A szűrőnél válassza az „IFC4 séma szerinti IFC entitások megjelenítése” lehetőséget, a lenti kép szerint.

Ekkor a párbeszédablakban kizárólag az IFC4-gyel kompatibilis leképezési definíciók választhatók.

A bal oldali fanézetben a hibás osztályozási elemek láthatók figyelmeztető háromszöggel. Ezeknek az elemeknek az IFC2x3 leképezése valószínűleg megfelelően történt, de az elnevezési szabványok változtak vagy bővültek, ezért újra meg kell feleltetni azokat a vonatkozó, új IFC4 kifejezések használata érdekében. Ez egyszerű művelet.

1. Jelölje ki a problémás osztályozási elemet (pl. Alapozás).

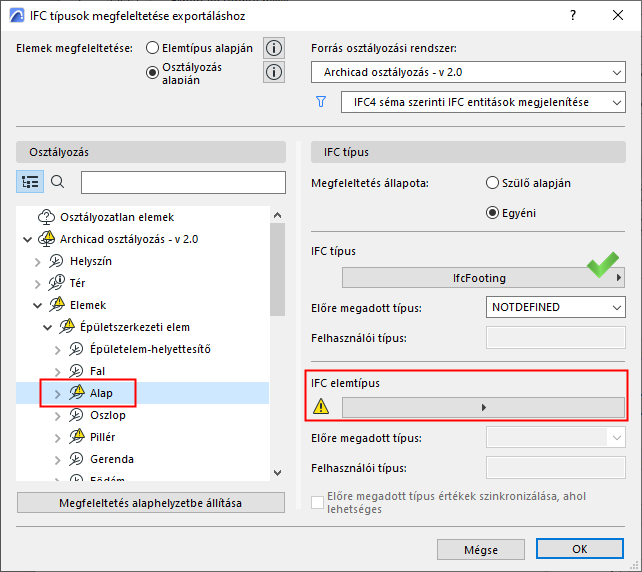

   A leképezési meghatározások a jobb oldalon láthatók. Az IFC típus megfelelő, de az IFC elemtípus nem található.





2. A kompatibilis leképezési opciók megtekintéséhez kattintson az IFC elemtípus legördülő listára. Válasszon egyet, majd kattintson a Kiválasztás lehetőségre.

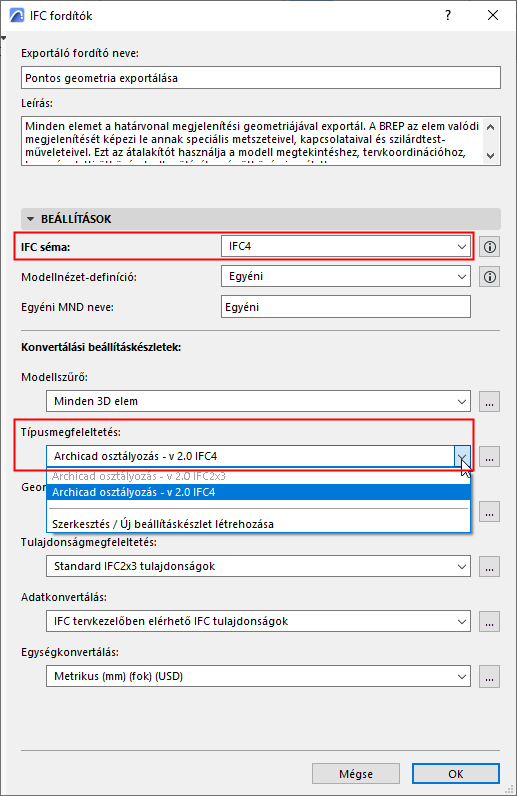

Végezze el az ismételt megfeleltetést minden problémás elemnél, így biztosítható, hogy a Típusmegfeleltetés beállításkészlet kompatibilis az IFC4-gyel.
