IFC modell exportálása

Három exportfunkció létezik:

  • Mentés mint (Fájl menü): exportálja a teljes aktuális tervet vagy annak szűrt tartalmát egy teljesen új IFC fájlba.
  • IFC hozzáfűzése külső modellhez (Fájl > Együttműködés > IFC): Ezzel a paranccsal az aktuális terv teljes tartalma vagy annak bizonyos elemei fűzhetők hozzá egy meglévő (nem nyitott) IFC fájlhoz. Használja ezt a parancsot például akkor, ha a modell kijelölt tartalmát hozzá kívánja adni egy másik szakembertől kapott IFC fájlhoz.
  • Publikálás (Dokumentáció menü): Segítségével nézetek publikálhatók bármilyen formátumú IFC fájlba. Minden publikáló elem esetén módosítható a fordító, így a tartalom nézet testre szabható a címzett igényei szerint, és a kívánt adatok egyetlen kattintással megjeleníthetők.

    Lásd IFC formátum.

A választott módszertől függetlenül az exportálást egy IFC exportáló fordító végzi, amely meghatározza, hogyan történjen az elemek értelmezése és megjelenítése IFC-ben. Az IFC exportáló fordítót az exportálási folyamat során kell kiválasztani (a szükséges lépéseket lásd lentebb).

Mentés IFC formátumban/IFC hozzáfűzése külső modellhez

Ez a két exportálási funkció (Mentés mind és Összefűzés) lényegében ugyanazokból a lépésekből áll.

  1. Válassza ki a kívánt IFC exportálási parancsot.

    Fájl >Mentés mint..

    Fájl > Együttműködés > IFC > IFC hozzáfűzése külső modellhez

  2. Fájltípus

    Mentés IFC formátumban: Válasszon ki a „Formátum” panelen egy tetszőleges IFC fájlformátumot.

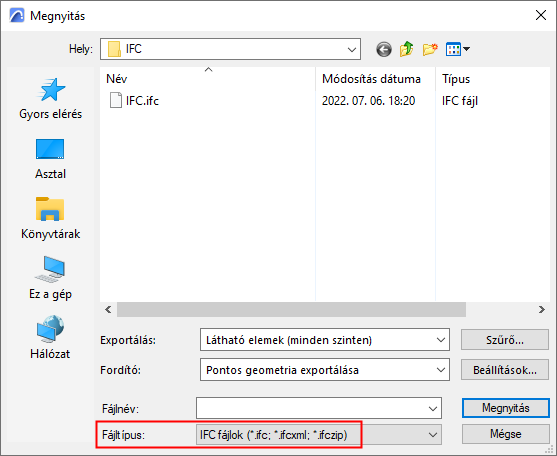

    IFC hozzáfűzése külső modellhez: Itt csak az IFC fájltípusok elérhetők.




    Mentés IFC formátumban

    IFC hozzáfűzése külső modellhez

    Lásd Támogatott IFC fájltípusok.

  3. Nevezze el a fájlt

    Adja meg a fájl nevét (Mentés mint) a „Fájlnév” mezőben, vagy keressen egy meglévő IFC modellt (IFC hozzáfűzése külső modellhez).

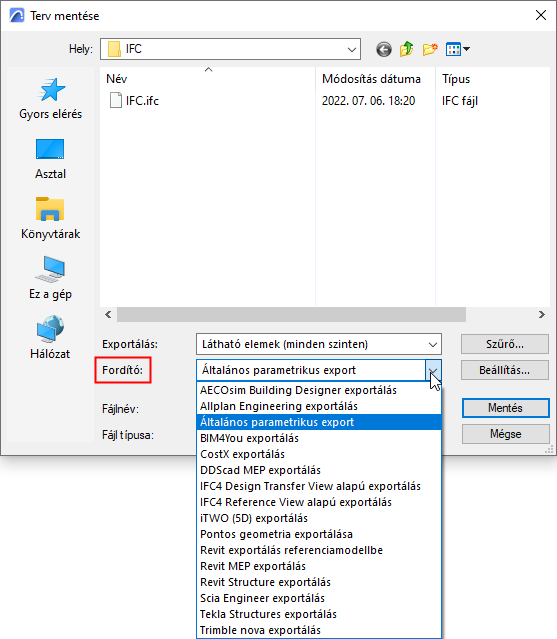

  4. Válasszon egy fordítót az exportáláshoz

    Használja a legördülő listát az előzetesen megadott vagy a felhasználó által megadott fordítók közül történő választáshoz.

    Lásd még: Exportáló fordítók (részletes beállítások).

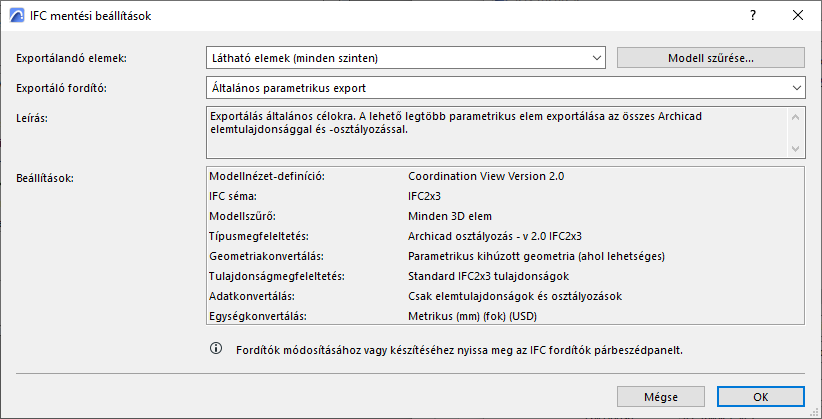

    Kattintson a Beállítások lehetőségre az IFC mentési beállítások megnyitásához, ahol a program összefoglalja a kijelölt fordító beállításait.


  5. Modell szűrése exportáláskor

    Szükség esetén állítson be további szűrőket az exportálandó elemkészletekre az Exportálandó elemek legördülő menüben és/vagy a Modell szűrése párbeszédablakban (mindkettő az IFC mentési beállításoknál található).

    Lásd Modell szűrése exportáláskor.

  6. Exportálás

    Az exportálási folyamat indításához kattintson a „Mentés” (Mentés mint) vagy a „Megnyitás” (IFC hozzáfűzése külső modellhez) parancsra.

    Tipp: az IFC modell exportálását követően célszerű az IFC modellt ellenőrizni egy IFC megjelenítőben (vagy az Archicad ben, az IFC fájl ismételt megnyitásával). Számos ingyenesen letölthető IFC megjelenítő érhető el, például:

IFC hozzáfűzése külső modellhez: Védett tartalom

Az „IFC hozzáfűzése külső modellhez” esetében a létező IFC fájl tartalma védett; az IFC-hez hozzáfűzött fájl csak hozzáadódik, anélkül, hogy bármelyik elemét is felülírná. Ez azt jelenti, hogy amennyiben a befűzött elem IFC GlobalId attribútuma megegyezik az IFC fájlban már megtalálható elem attribútumával, a program az elem befűzésekor új IFC GlobalId attribútumot használ majd. Az elemek soha nem íródnak felül a hozzáfűzés eredményeként. Ez azt is jelenti, hogy az IFC hozzáfűzése külső modellhez parancs nem alkalmas változtatások hozzáfűzésére az IFC fájl egyik változatából ugyanannak a fájlnak egy másik változatához!

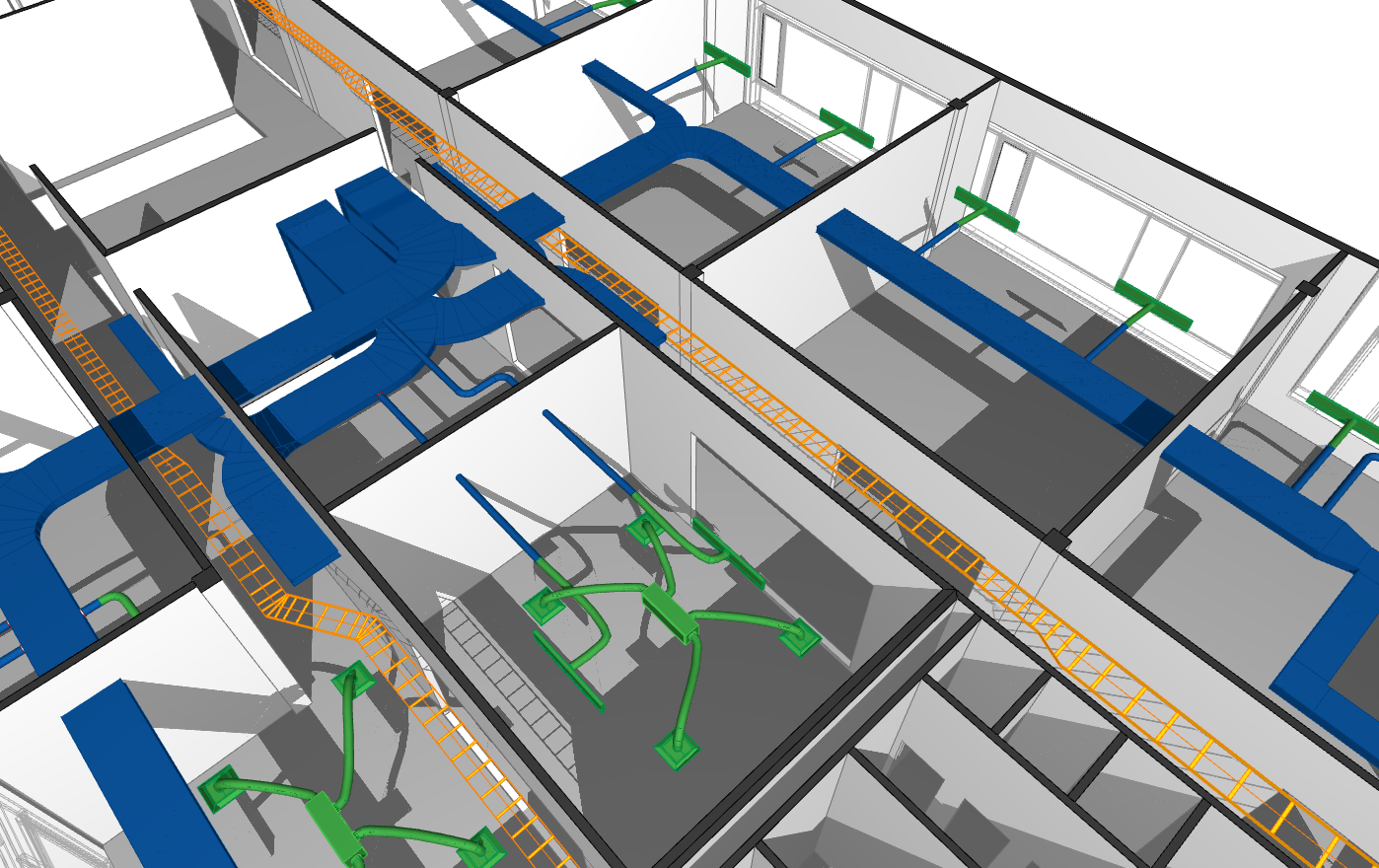

Ez az illusztráció az Archicad modell meglévő – MEP modellt tartalmazó – fájlba történő összefűzésének eredményét ábrázolja.
