Előre meghatározott tulajdonságmegfeleltetés (exportálás IFC-be)

Az exportáló fordító Tulajdonságmegfeleltetés beállításkészlete határozza meg, hogy milyen IFC tulajdonságokat és attribútumokat rendel hozzá a program az Archicad modell IFC-be történő exportálásakor.

Lásd Tulajdonságmegfeleltetés IFC exportáláshoz.

Bizonyos attribútumokra és jellemzőkre előre meghatározott megfeleltetési szabály vonatkozik, amit nem Önnek kell létrehoznia a Tulajdonság megfeleltetés panelen.

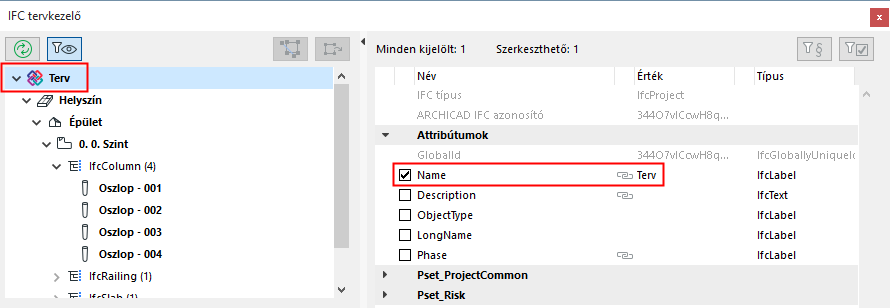

Bár ezek a szabályok nem jelennek meg az IFC tulajdonságok megfeleltetése exportáláshoz párbeszédablakban, az IFC tervkezelőben és az Elembeállításoknál szürke „lánc” ikon áll mellettük (ha tartozik hozzájuk érték).

A szabályokat az alábbi táblázatban foglaltuk össze.

Archicad ‐parancs	Archicad paraméter	IFC entitás típusok	IFC adatok	IFC tervkezelő	Átalakítás IFC4x3-ra
Teamwork Status	Terv neve	`IfcProject`	`Attribute>Name`	látható/ szerkeszthető	-
Teamwork Status	Terv leírása	`IfcProject`	`Attribute>Description`	látható/ szerkeszthető	-
Teamwork Status	Terv ID	`IfcProject`	`Attribute>GlobalId (lásd:` A globális azonosító (IFC attribútum) kezelése az Archicad tervinformációk alapján `)`	-	-
Tervinformációk	Terv állapota	`IfcProject`	`Attribute>Phase`	látható/ szerkeszthető	-
Helybeállítások	Északi irány a terven	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
Helybeállítások	Szélesség	`IfcSite`	`Attribute>RefLatitude`	látható	-
Helybeállítások	H. fok	`IfcSite`	`Attribute>RefLongitude`	látható	-
Helybeállítások	Magasság	`IfcSite`	`Attribute>RefAltitude`	látható	-
Teamwork Status	Helyszín neve	`IfcSite`	`Attribute>Name`	látható/ szerkeszthető	-
Teamwork Status	Helyszín ID	`IfcSite`	`Attribute>Global Id (lásd:` A globális azonosító (IFC attribútum) kezelése az Archicad tervinformációk alapján `)`	-	-
Tervinformációk	Helyszín leírása	`IfcSite`	`Attribute>Description`	látható/ szerkeszthető	-
Teamwork Status	Helyszín teljes címe >Telek címe1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
Teamwork Status	Helyszín teljes címe> Telek címe2	-	-	-	`Pset_Address.` `AddressLines`
Teamwork Status	Helyszín teljes címe> Telek címe3	-	-	-	`Pset_Address.` `AddressLines`
Teamwork Status	Helyszín teljes címe> Helyszín postafiókja	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
Teamwork Status	Helyszín teljes címe >Telek városa	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
Teamwork Status	Helyszín teljes címe >Telek megyéje	`IfcSite`	`Attribute>` SiteAddress> `Régió`	-	-
Tervinformációk	Helyszín teljes címe >Telek irányítószáma	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
Teamwork Status	Helyszín teljes címe >Telek országa	`IfcSite`	`Attribute>` `SiteAddress>` `Ország`	-	`Pset_Address.` `Ország`
Teamwork Status	Telek bruttó kerülete	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
Tervinformációk	Telek bruttó területe	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
Tervinformációk	Épület neve	`IfcBuilding`	`Attribute>Name`	látható/ szerkeszthető	-
Teamwork Status	Épület leírása	`IfcBuilding`	`Attribute>Description`	látható/ szerkeszthető	-
Teamwork Status	Épület ID	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId (lásd:` A globális azonosító (IFC attribútum) kezelése az Archicad tervinformációk alapján `)`	-	-
Teamwork Status	Kapcsolattartó teljes neve>Kapcsolattartó megszólítása	`IfcPerson`	`Attribute>PrefixTitles`	-	-
Teamwork Status	Kapcsolattartó teljes neve>Kapcsolattartó utóneve	`IfcPerson`	`Attribute>GivenName`	-	-
Teamwork Status	Kapcsolattartó teljes neve>Kapcsolattartó középső neve	`IfcPerson`	`Attribute>MiddleNames`	-	-
Teamwork Status	Kapcsolattartó teljes neve>Kapcsolattartó vezetékneve	`IfcPerson`	`Attribute>FamilyName`	-	-
Teamwork Status	Kapcsolattartó teljes neve>Kapcsolattartó megszólítása	`IfcPerson`	`Attribute>SuffixTitles`	-	-
Tervinformációk	Kapcsolattartó azonosítója	`IfcPerson`	`Attribute>Id`	-	-
Tervinformációk	Kapcsolattartó szerepköre	`IfcPerson`	`Attribute>Roles`	-	-
Tervinformációk	Kapcsolattartó osztálya	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	Elavult
Teamwork Status	Kapcsolattartó cége	`IfcOrganization`	`Attribute>Name`	-	-
Tervinformációk	Kapcsolattartó cég kódja	`IfcOrganization`	`Attribute>Id`	-	-
Tervinformációk	Kapcsolattartó teljes címe> Kapcsolattartó címe 1	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	Elavult
Teamwork Status	Kapcsolattartó teljes címe> Kapcsolattartó postafiókja	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	Elavult
Teamwork Status	Kapcsolattartó teljes címe> Kapcsolattartó városa	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	Elavult
Teamwork Status	Kapcsolattartó teljes címe> Kapcsolattartó megyéje	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Régió`	-	Elavult
Teamwork Status	Kapcsolattartó teljes címe> Kapcsolattartó irányítószáma	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	Elavult
Teamwork Status	Kapcsolattartó teljes címe> Kapcsolattartó országa	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Ország`	-	Elavult
Teamwork Status	Kapcsolattartó e-mail címe	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	Elavult
Teamwork Status	Kapcsolattartó telefonszáma	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	Elavult
Teamwork Status	Kapcsolattartó faxszáma	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	Elavult
Teamwork Status	Kapcsolattartó webcíme	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	Elavult
Szintbeállítások	Magasság	`IfcBuildingStorey`	`Attribute>Elevation`	látható/ szerkeszthető	-
Helyiség beállítások	Név	`IfcSpace`	`Attribute>LongName`	látható/ szerkeszthető	-
Helyiség beállítások	Szám (No)	`IfcSpace`	`Attribute>Name`	látható/ szerkeszthető	-
(elem) Beállítások	Osztályozás és tulajdonságok>Azonosító	`(IFC elemtípus)`	`Attribute>Name`	látható/ szerkeszthető	-
(elem) Beállítások	Osztályozás és tulajdonságok> Osztályozás	`(IFC elemtípus)`	`Attribute>ObjectType`	látható/szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)	-
(elem) Beállítások	Osztályozás és tulajdonságok> Osztályozás	`(IFC elemtípus)`	`Attribute>PredefinedType`	látható/szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)	-
(elem) Beállítások	Osztályozás és tulajdonságok> Szerkezeti funkció	`(IFC elemtípus)`	`Pset_...Common>` `LoadBearing`	látható	-
(elem) Beállítások	Osztályozás és tulajdonságok> Helyzet	`(IFC elemtípus)`	`Pset_...Common>` `IsExternal`	látható	-
(elem) Beállítások	Osztályozás és tulajdonságok> Átépítési állapot	`(IFC elemtípus)`	`AC_Pset_RenovationAndPhasing>` `Átépítési állapot`	látható	-
(elem) Beállítások	Osztályozás és tulajdonságok> Osztályozás	`(IFC elemtípus)`	`Attribute>ElementType`	látható/szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)	-
(elem) Beállítások	Osztályozás és tulajdonságok> Osztályozás	`(IFC elemtípus)`	`Attribute>PredefinedType`	látható/szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)	-
Konszignáció (elem)	Általános >Egyedi ID	`(IFC elemtípus)`	`Attribute>Tag`	látható/ szerkeszthető	-
Ablak/ajtó beállítások	Előnézet és elhelyezés >Hossz	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	látható	-
Ablak/ajtó beállítások	Előnézet és elhelyezés >Magasság	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	látható	-
(automatikus elnevezési szabály)	Építőanyag/Profil neve, elemméretezések. Több szakasz esetén: Szakaszok száma, maximális szakaszméretek, szakaszhosszok.	`IfcColumn`	`Pset_ColumnCommon>` `Referencia`	látható/ szerkeszthető	-
(automatikus elnevezési szabály)	Építőanyag/Profil neve, elemméretezések. Több szakasz esetén: Szakaszok száma, maximális szakaszméretek, szakaszhosszok.	`IfcBeam`	`Pset_BeamCommon>` `Referencia`	látható/ szerkeszthető	-
