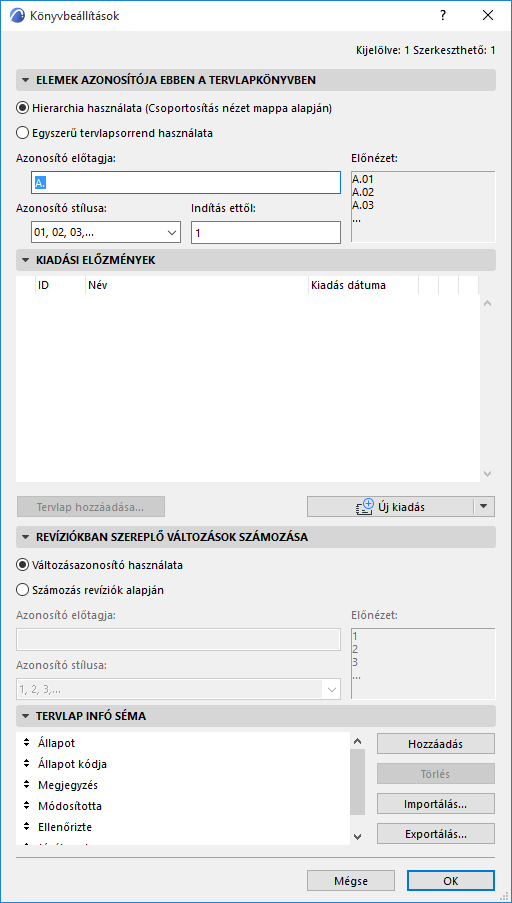

Könyvbeállítások párbeszédablak
A párbeszédablak megnyitásához az alábbi lehetőségek bármelyikét használhatja:
- Használja a Dokumentáció > Tervlapkönyv > Könyvbeállítások parancsot.

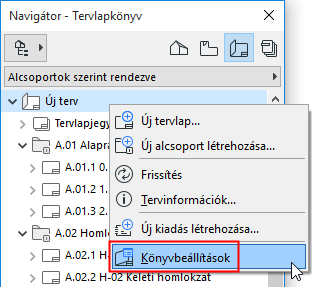

- Használja a Tervlapkönyv ikon helyi menüjét a Navigátor Tervlapkönyv struktúrájában vagy a Navigátor paletta alján található Beállítások gombot, ha a fa struktúrában ki van választva a Tervlapkönyv ikon.

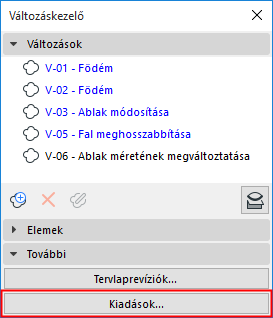

- Kattintson a Kiadási előzmények gombra a Változáskezelőben.
Az elemek azonosítói ezen a Tervlapkönyv panelen
- A Használd a hierarchiát lehetőséggel az azonosítók a Tervlapok hierarchiában elfoglalt helyét tükrözik, ide értve az Alcsoportokban elfoglalt helyüket is. Ebben a rendszerben az Alcsoportok szintén kaphatnak azonosítót, mely a hozzájuk tartozó Tervlapokhoz rendelt azonosítók közös részéből származik.
Az Alcsoport azonosítók definiálása az Alcsoport beállításokban történik.
További részleteket lásd Mappa beállítások párbeszédablak.
- Az Egyszerű tervlapsorrend használata opció a Tervlapkönyv összes Tervlapjához rendel azonosítót. Az azonosító kiosztás a Navigátor tetejéről lefelé halad, nincs tekintettel a Tervlap hierarchiában elfoglalt helyére. Ebben az esetben az Alcsoportoknak nincs azonosítója. A Tervlap azonosítók az itt megadott előtagot és stílust használják fel.
További részleteket lásd Tervlap és Rajz Azonosítók.

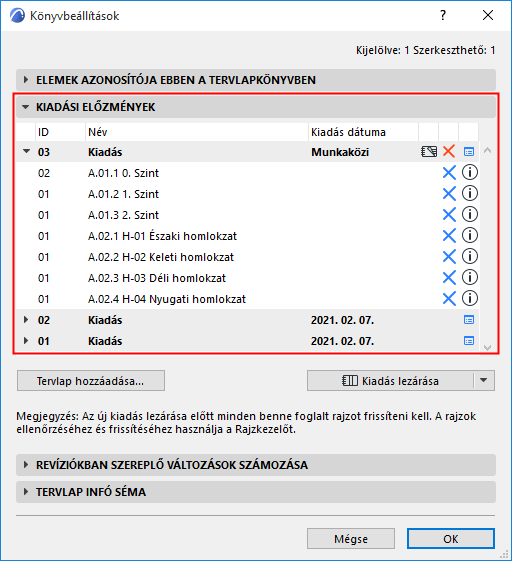

Kiadási előzmények panel
A Tervlapkönyv beállításainak ez a panelje a Változáskezelő részeként a Kiadások létrehozására és kezelésére szolgál.
Ezen a panelen a terv összes kiadása látható, kiegészítve az egyes kiadásokhoz tartozó tervlapmódosításokkal.
A kijelölt kiadásra vonatkozóan:
- kattintson az ikonra a kiadás adatainak megnyitásához
- a kiadás törléséhez kattintson a piros X jelre
- Lezárt kiadás esetén itt a Kiadási dátum is látható. Nyitott kiadás esetén a Kiadási dátumnál a „Munka folyamatban” megjegyzés látható.
A listázott tervlapváltozatra vonatkozóan:
- kattintson az Info gombra az adott változathoz tartozó módosítások megtekintéséhez
- ha a kiadás még nincs lezárva, a Tervlap eltávolításához kattintson a kék színű X jelre

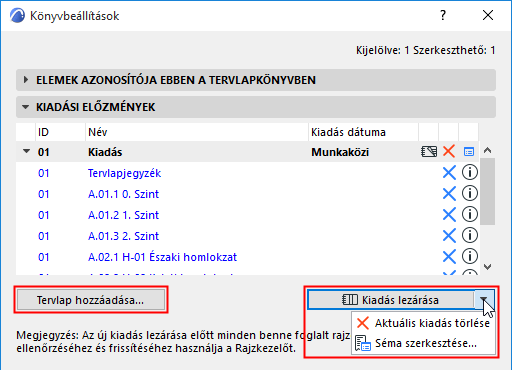

Egyszerre csak egy kiadás lehet megnyitva. Nyitott kiadás esetén a következő parancsok láthatók a panelen:

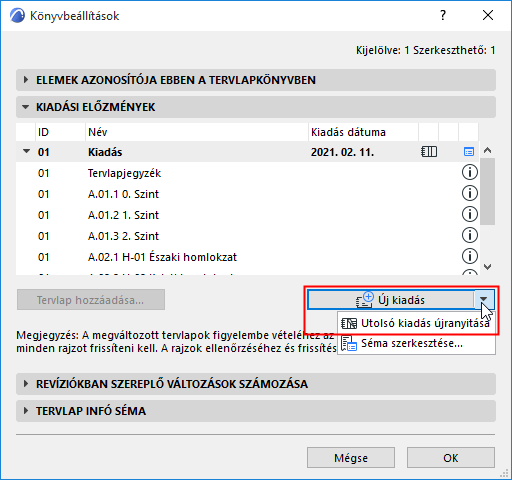

Ha a szóban forgó kiadás le van zárva, a panel a következőképpen néz ki:
Revíziók számozásának megváltoztatása panel
Számozási rendszer megadása az adott kiadás változatainak számozásához:
- Változás azonosítójának használata (alapértelmezett beállítás): A változások a saját globális azonosítójukat használják a tervlapokon.
- Változat szerinti számozás: A változások a következő azonosítóval jelennek meg a tervlapokon: Tervlapváltozat azonosítója + Utótag + sorszám.
Ha a „Változat szerinti számozás” opciót választja, az csak a Tervlapokkal kapcsolatos helyeken módosítja a változat számozását, azaz a Változásjelölő automatikus szövegénél, a Tervlapon lévő Módosítási előzmények tárgynál és a Tervlap beállításainak Módosítási előzmények pontjánál.

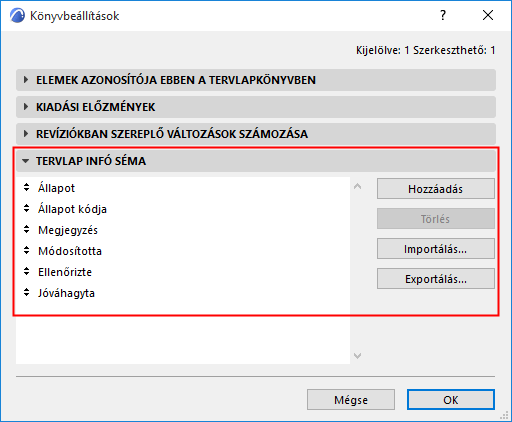

Tervlap infó séma panel
Ezen a panelen állíthatók be és adhatók hozzá mezők a tervlap adataihoz.
A mezők használatával kapcsolatos információkat lásd: Tervlap infó panel (Tervlap beállítások).
