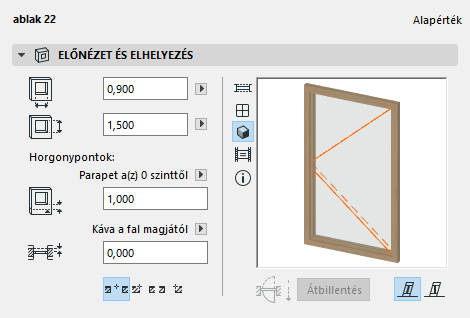

Ajtó/ablak Előnézet és elhelyezés panel

Írja be a mezőkbe az Ajtó vagy Ablak vonatkozó alábbi értékeit:

Szélesség: Itt adhatja meg a nyílás szélességét.

Magasság: Adja meg a nyílás magasságát itt.

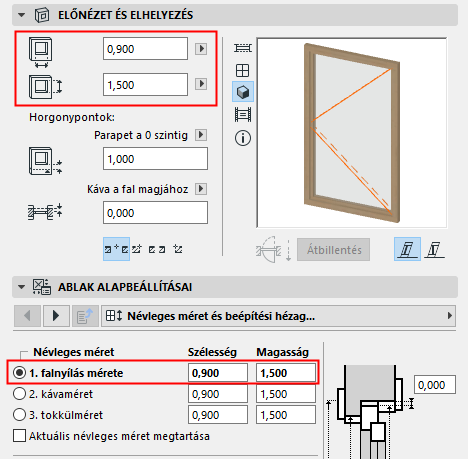

Megjegyzés: Ezek a szélességi/magassági értékek az ablak Névleges méret értékei, amelyek megadhatók a Grafikus kezelőfelület panel Névleges méretek és hézag panelén is.

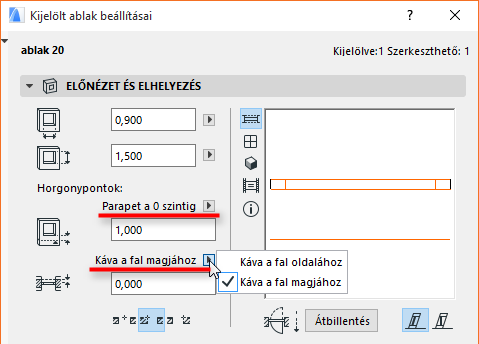

Párkány/Szemöldök értéke: Adja meg az ajtó vagy ablak párkány, illetve kiváltó referenciaponthoz viszonyított magasságát.

Az értékmező feletti legördülő menüből válassza ki a párkány/szemöldök referenciapontját:

Lásd még: Alsó vagy felső káva magasság.

Káva: Adja meg az ajtó/ablak káva mélységét (ha van ilyen).

A Horgonypont paranccsal a kávát a fal oldalához vagy a fal magjához (több magréteg esetén a legközelebbi a magréteghez) rögzítheti. Ennek réteges fal használatakor van jelentősége.

Lásd még: Horgonypont káva.

Megjegyzés: Az Előnézet és elhelyezés panelen található „Káva” érték megegyezik az Alapbeállítások Káva lapján látható „Káva mélysége” értékkel.

Előnézet terület

Lásd még: Előnézet beállítások.

Az Átbillentés gomb a kiválasztott Ajtó vagy Ablak nyitásirányát kapcsolja egyik oldalról a másikra, miközben a keret helyben marad. (Ez a gomb az Infótáblán is rendelkezésre áll).

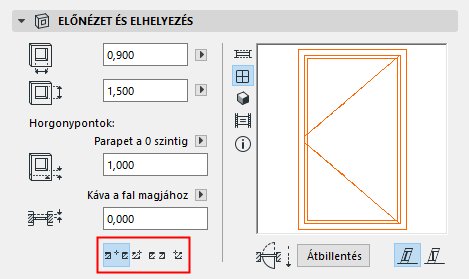

Horgonypont: Ez a vezérlő az Ajtó/ablak elhelyezéséhez használt eljárásra vonatkozik. Az Ajtó vagy Ablak elhelyezéséhez válassza ki a Közép vagy Oldal geometria módszert.

Amikor lehelyezi a nyílást egy falba, menet közben átválthat a Geometriai módok között (használhatja a Horgonypont vezérlőt az Infótáblán vagy a billentyűparancsát.)

Lásd még: Ajtók és ablakok elhelyezése.

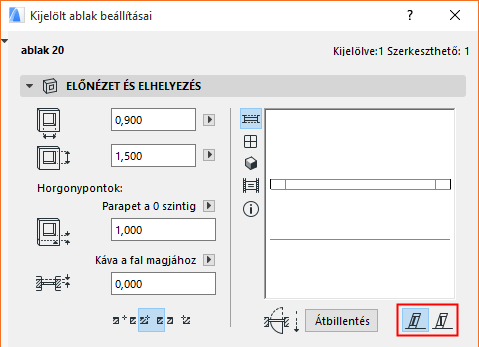

Nyílászáró síkja: Ez a vezérlő akkor aktív, ha az ablakot/ajtót ferde falban helyezte el.

Falhoz kötve: az ablak/ajtó síkja a fal síkját követi.
Függőleges: Az ablak/ajtó függőlegesen helyezkedik el, függetlenül attól, hogy a fal, amiben elhelyezték, ferde-e.
További részleteket lásd Az ablak/ajtó síkjának megadása ferde vagy összetett falban.
