Szöveg tartalma

A Szöveges tartalom panelen: adja meg, hogyan jelenjen meg a magasság értéke.

Ez a panel a következő helyeken elérhető

  • Kijelölt méretszám beállítása
  • Szintméretezési beállítások

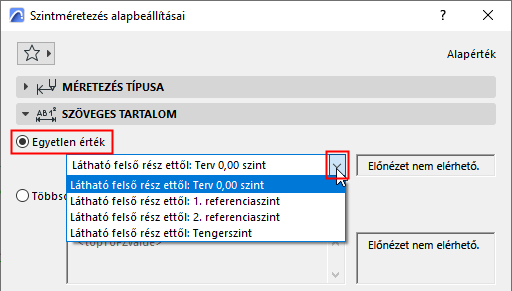

Egyetlen érték (szintméretezés)

Alapbeállítás az elem látható felső része magasságának megjelenítéséhez.


Megjegyzés: A „Látható felső rész” az elem aktuálisan látható felső része (amely a részleges szerkezetmegjelenítéstől függ).

Válasszon hivatkozási szintet, amelytől mérni kívánja az elem látható felső részét:

  • Terv 0,00 szint
  • Tengerszint
  • Egyéb hivatkozási szint

A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüben állíthatók be.

Egyéni szöveges tartalom

Az „Egyéni” beállítás az automatikus szövegnek köszönhetően több lehetőséget biztosít a mért szintek és referenciaszintek kiválasztására.

Hozzáadható egyedi szöveg és felső index, valamint készíthető többsoros szöveg.

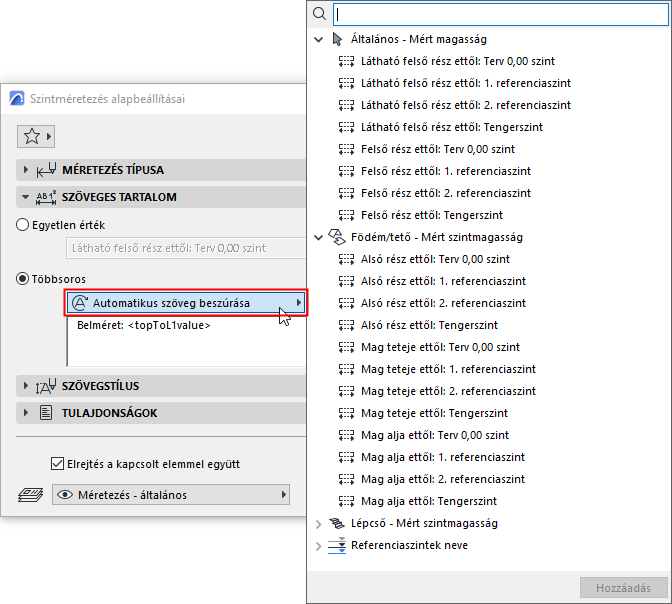

Automatikus szöveg beillesztése (szintméretezés)

Kattintson (a látható felső résztől) eltérő elhelyezési szint és másik hivatkozási szint választásához.


  • Elhelyezett szintméretezés szerkesztésekor: az elérhető automatikus szövegek az elemtípustól függnek.
  • A hivatkozási szintek nevei automatikus szöveggel jeleníthetők meg (ezek szöveges karakterláncok)
  • Több sornyi szöveg is megjeleníthető (a sortöréshez nyomja meg az Enter gombot), és/vagy egyedi szöveg is hozzáadható.

Felső index hozzáadása méret szövegéhez

Kattintson a Felső index hozzáadása szimbólumra, majd írja be a felső index szövegét. (A szimbólum beszúrási jelként jelenik meg a párbeszédpanelen.)

Ha a szöveget normál betűtípussal szeretné folytatni, kattintson ismét a Felső index hozzáadása gombra.


Megjegyzés: Ha a méret már tartalmaz felső indexet – mivel a Beállítások > Terv beállításai > Méretezési egység alatt megadható Extra pontosságot használja –, gépeljen egy szóközt a Felső index jel elé. Ellenkező esetben maga a beszúrási jel jelenik meg a méret szövegében.

A méretezési egység a Beállítások > Terv beállításai > Méretek alatt adható meg.

Lásd Méretezési egység alapbeállításai.
