Felületháló eszköz beállításai

A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.

A Felületháló eszköz egyszerű és szegélyezett felületek, valamint folytonos testek létrehozására szolgál, a megfelelő csomópontok elhelyezkedésének meghatározása, illetve újabb csomópontok beszúrása segítségével.



A felületháló létrehozása két fontos dologtól függ: a Felületháló referenciasíktól és a Felületháló éleitől.

Rajzolja meg a felülethálónak a felületháló referenciasíkra vetített fő körvonalait. Ezt követően elkezdheti kiemelni ebből a síkból a felületháló felső felületének jellemző pontjait.

További részleteket lásd Felülethálók.

Felületháló Geometria és elhelyezés panelje

Felületháló magassága: Adja meg, hogy a felületháló mennyivel nyúljék a felületháló referenciasík alá.

  • Az eredményül kapott alapmagasság negatív értékként jelenik meg az Infótáblán.

Távolság a honszinttől: Kiszámítja a felületháló referenciasíkjának magasságát a honszintjétől.

Honszint

Lásd Honszint.

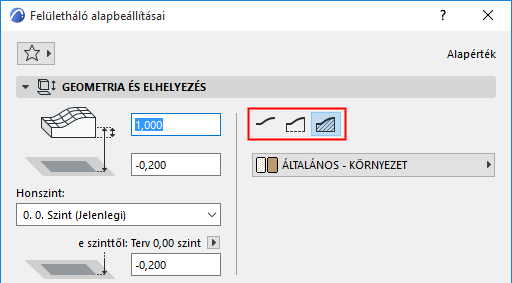

Felületháló Építési módszer

Válasszon egy eszközt a felületháló építéséhez:


  • Csak felület
  • Felület szegéllyel
  • Tömör test

Építőanyag: Válasszon építőanyagot a Felületháló számára a kiugró menüből.

Felületháló Alaprajz és metszet panel

Lásd Elem alaprajzi és metszeti megjelenítése.

Megjegyzés: Ezek a beállítások csak a tömör testeknél alkalmazhatók, a csak felületekkel rendelkező és a szegélyezett Felülethálóknál nem.
Megjegyzés: A távoli szinteken megjelenített felülethálók vonaltípusa a Beállítások > Terv beállításai > Örökölt beállítások párbeszédablakban van megadva.
  • Élek kiválasztása: Válasszon a Minden él megjelenítése és a Felhasználó által definiált élek megjelenítése között (az utóbbi esetben csak a felületháló rajzolásakor megadott élek jelennek meg.)
  • Gerinc tolla: Határozza meg mind az egyedileg megadott, mind a generált gerincvonalak tollszínét.

Fedő kitöltések

Lásd Fedő kitöltés hozzárendelése.

Felületháló Modell panel

Itt állítható be a felületháló 3D-s megjelenése.

További részleteket lásd 3D textúra illesztés.

3D megjelenés

A létrehozott élek 3D modellben való megjelenésének beállítására szolgál (éles vagy sima).

  • Minden él éles: A felületháló a 3D ablakban élesen csatlakozó háromszögekként jelenik meg.
  • Felhasználói élesség: Kapcsolja be ezt a gombot, ha a felületháló felhasználó által meghatározott gerincei élesen, míg a többi érintkező felület legömbölyítve jelenjen meg bárhol máshol.
  • Minden él simított: a felületháló simítottan csatlakozó felületként jelenik meg.

    Ha a Minden él simított lehetőséget választja, csak a felhasználó által megadott élek jelennek meg a 3D-s nézetben.
