Minimális helyigény

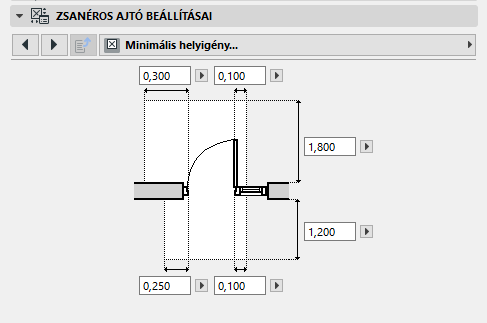

A következőkben az Ajtó Alapbeállítások panel Minimális helyigény lapjának leírása olvasható „Zsanéros ajtó” esetén, oldalablakkal és osztórúddal (HUN Archicad könyvtár).

Ezekkel a vezérlőkkel határozható meg a nyílásköz minimális helyigénye az ajtó két oldalán.



A vázlat elkészítésekor segítséget nyújthat, ha a Modellnézet-beállításnál bekapcsolja a nyílásköz minimális helyigényének megjelenítése az Alaprajzon opciót (az ajtók és tárgyak számára egyaránt).



Ha szeretné feltüntetni a minimális helyigényt az alaprajzon az összes ajtó esetén, amelynél meg van adva ez az érték:

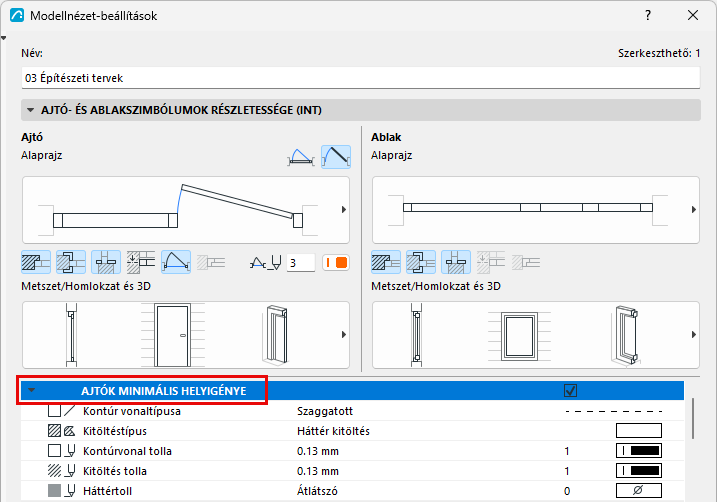

  1. Válassza a Dokumentáció > Modellnézetek > Modellnézet-beállítások menüpontot.
  2. Nyissa meg az Ajtó és ablak szimbólumainak részletessége panelt.
  3. Jelölje be az Ajtók minimális helyigénye jelölőnégyzetet.


A minimális helyigény megjelenítéséhez használt tollak, vonaltípus és kitöltések beállításához használja a jelölőnégyzet alatti vezérlőket.

Az Alapbeállítások panelre vonatkozó általános információkért lásd: Hol állíthatók be az Ablak/ajtó paraméterek?.
