Personalizzare le linee testimone delle quote

Nelle impostazioni delle quote lineari: L'estensione della linea testimone può ora essere personalizzata per ottenere disegni più puliti e leggibili. Le stesse nuove opzioni sono disponibili per le quotature altimetriche.

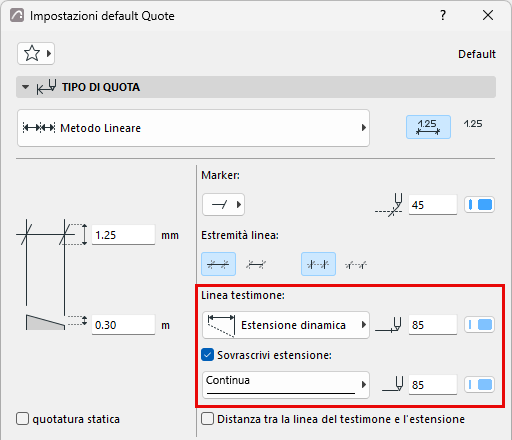

• Interfaccia utente aggiornata per chiarire le impostazioni della linea testimone e dell'estensione



• Impostare il tipo linea della linea di estensione della quota, come punteggiata o tratteggiata

• Impostare una penna separata per la linea di estensione

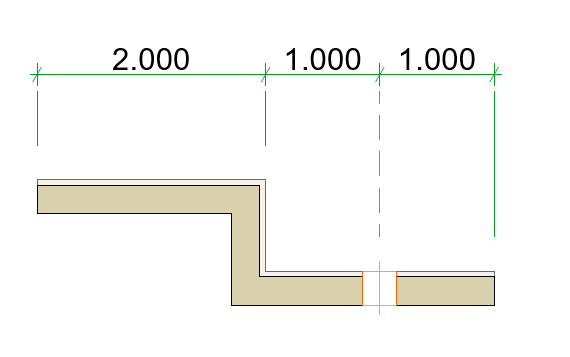

• Impostare sia il tipo linea che la penna per ciascun nodo, per identificare chiaramente e separare visivamente le quote di estremità e le quote d'asse



• Le linee di estensione del simbolo del marker possono ora essere ulteriormente personalizzate, con una gestione separata della visibilità delle estremità della linea (il tratto di estensione al di sopra e alle estremità del simbolo del marker)
