Editazione grafica degli elementi MEP

Collegamento più rapido delle connessioni

Sulla pianta 2D, il percorso può ora essere avviato da qualsiasi connessione, anche quando più connessioni si trovano direttamente una sopra l'altra. Quando si avvia il percorso da un dispositivo di questo tipo, un testo informativo visualizza i dettagli della connessione e la relativa quota altimetrica.

È ora possibile utilizzare il tasto Tab per scorrere tutte le connessioni disponibili e selezionare quella con cui continuare, senza dover passare al 3D

Vedere il video: Gestire le connessioni sovrapposte

Posizionamento intuitivo delle apparecchiature in linea

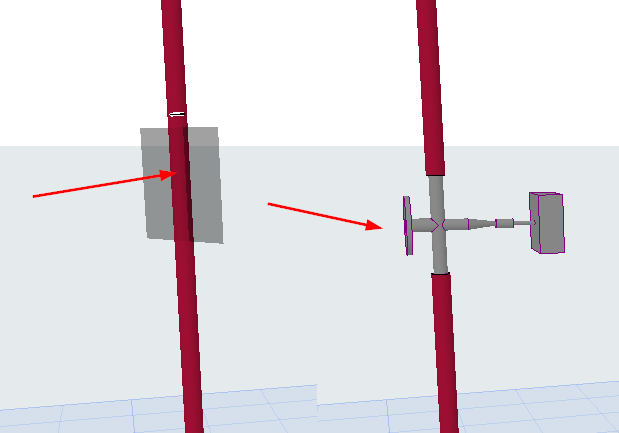

Figura 1. Valvola a 3 vie: Scegliere una tubazione e fare clic per posizionare	Figura 2. Elemento a bobina: scegliere un condotto orizzontale e fare clic per posizionare

Migliore editazione grafica di elementi e percorsi MEP

Utilizzare i nodi di editazione grafica per regolare le connessioni e la geometria degli elementi: non occorre digitare nelle finestre di dialogo.

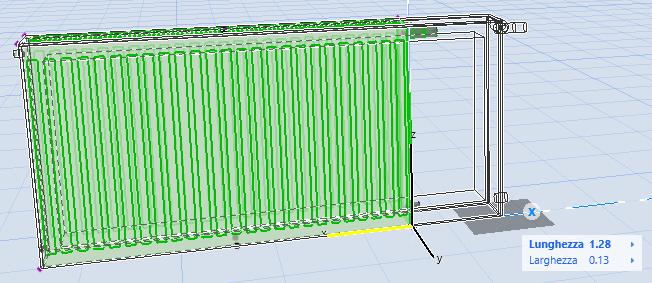

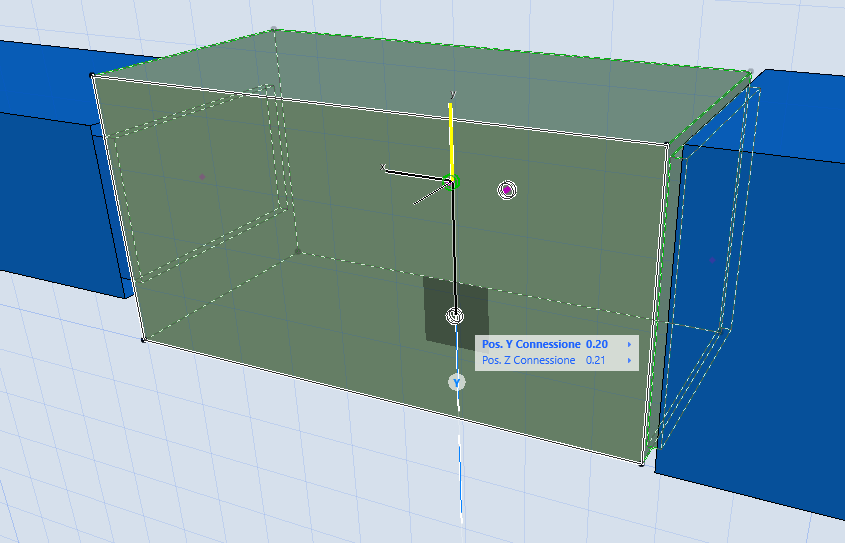

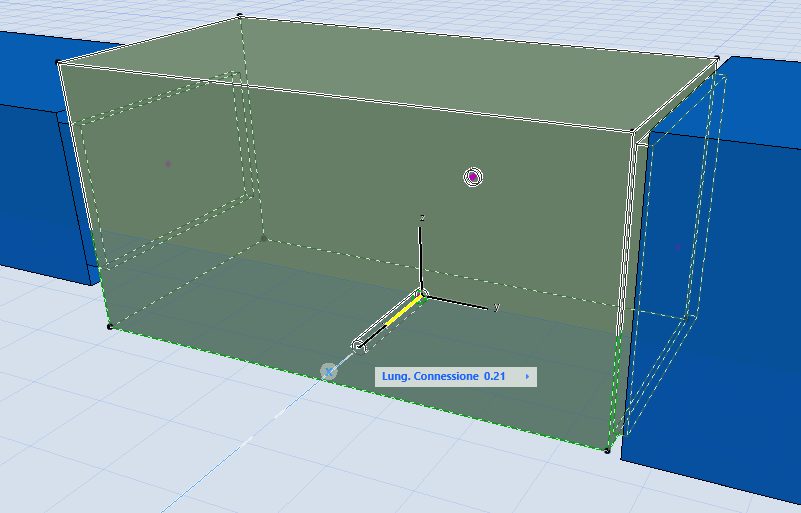

Figura 3. Riposizionare le connessioni	Figura 4. Imposta lunghezza connessione	Figura 5. Lunghezza, larghezza, altezza

Allineare come necessario un percorso verticale (come un condotto rettangolare o una canaletta cavi); quindi è possibile iniziare il percorso orizzontale dalla nuova posizione.

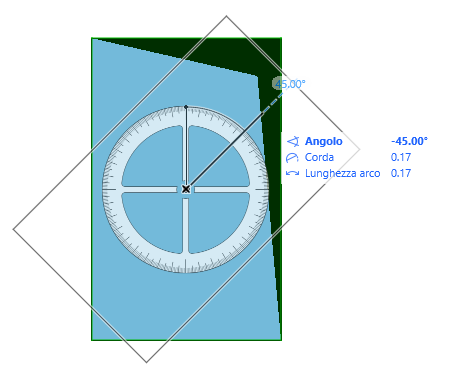

Figura 6. Ruotare un percorso verticale

Vedere il video: Editazione grafica migliorata
