Rappresentazione schematica standardizzata per i Sistemi MEP

MEP Designer 30 semplifica la produzione di documentazione MEP più chiara e accurata, grazie a una visualizzazione degli elementi più flessibile sulle piante 2D.

  • La documentazione simbolica è coerente in tutte le viste e supporta le funzionalità automatiche di abachi ed etichettature

  • Utilizzare simboli schematici che rappresentano la funzione degli elementi anziché la loro geometria

  • L'output della documentazione è conforme agli standard per la presentazione e la costruzione, a supporto dei flussi di lavoro del settore e della conformità normativa

  • Se necessario, sovrascrivere le OVM per la visualizzazione specifica di qualsiasi elemento

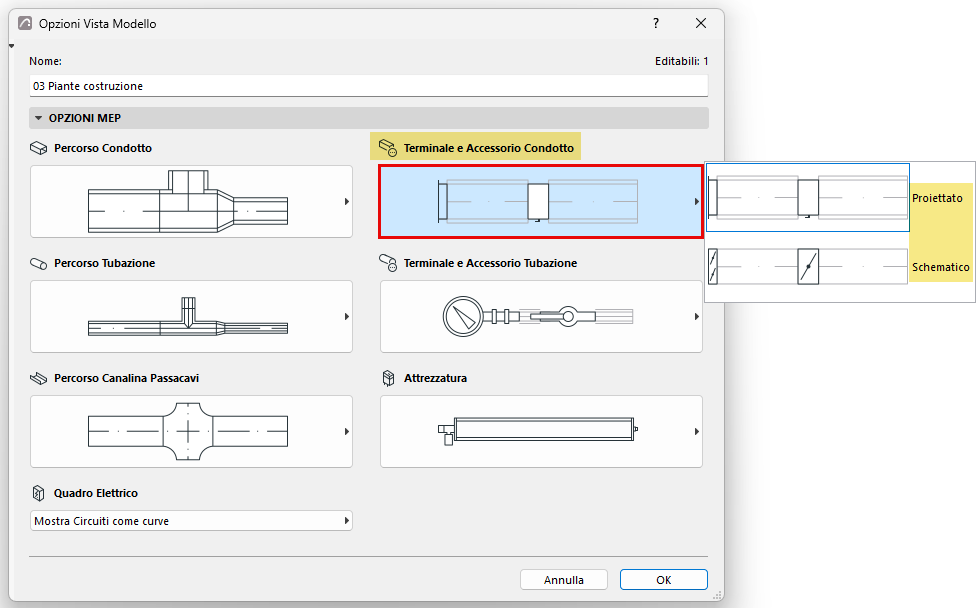

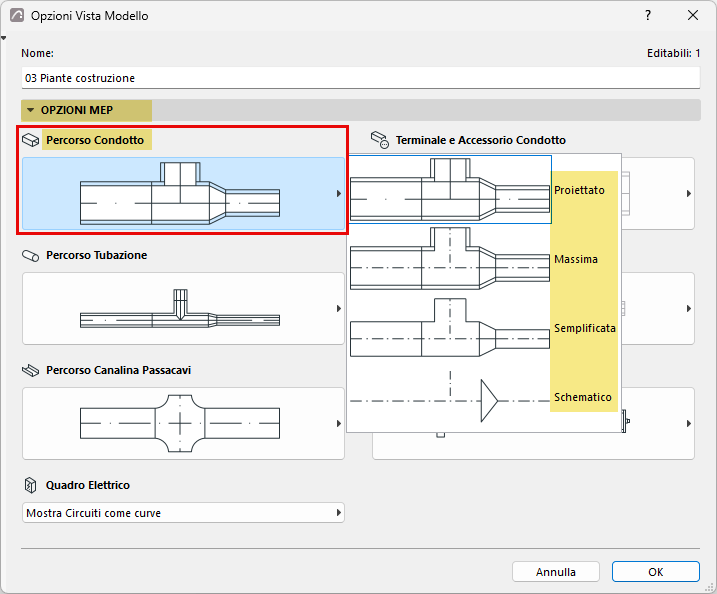

Cambiare facilmente la visualizzazione dei percorsi MEP e di ogni tipo elemento, utilizzando le Opzioni Vista Modello. Utilizzare proiettata, completa (con isolamento), semplificata (senza isolamento) o schematica
image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Rappresentazione proiettata Semplificata (senza isolamento) Schematico

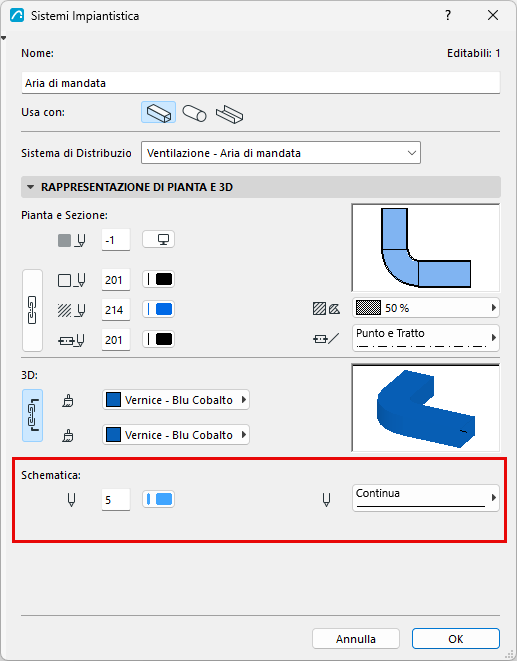

Con la visualizzazione Schematica, definire i colori delle linee in base al Sistema utilizzando la finestra di dialogo Sistemi MEP.

Vedere il video: Pianta MEP schematica
