Modifica tipo di linea (Simbolo)

Un Tipo Linea Simbolo è basato su uno stencil personalizzato copiando elementi disegno 2D.

Per creare un nuovo tipo linea simbolo:

1. Disegnare l’elemento ripetitivo della linea sulla Pianta o in un'altra finestra, usando Linee, Archi e Hotspot.
2. Selezionare gli elementi 2D.
3. Scegliere Edita > Copia.
   Nota: per definire le linee dei simboli si possono usare solo Archi, Linee e Hotspot. Spline, retini, testi e altri elementi vengono ignorati.
4. Aprire la finestra di dialogo Linee (Opzioni > Attributi elemento > Linee).
5. Fare clic su Nuovo.
6. Dalla finestra di dialogo Nuova linea, selezionare l'opzione Simbolo e fare clic su OK.

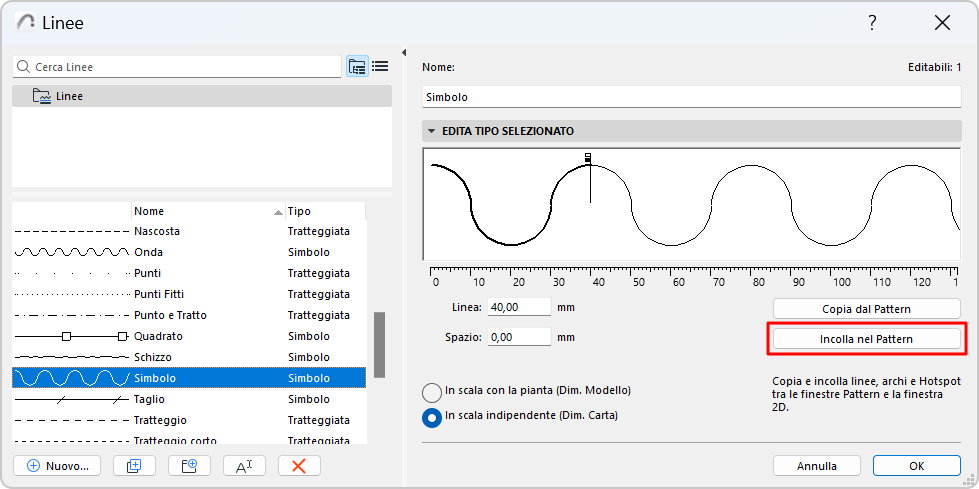

7. Nella finestra di dialogo Linee, fare clic su Incolla nel Pattern sotto la sezione per la modifica grafica.
   Nota: in questa finestra di dialogo le normali operazioni di copia-incolla non funzionano.





Il simbolo viene visualizzato nella finestra di editing.

• Indicatore nero: fine del segmento della linea.
• Bandiera bianca: distanza tra i segmenti

Modificare il segmento di linea e la distanza trascinando orizzontalmente gli indicatori o modificando il loro valore nel campo Trattino o Distanza in basso.

I componenti verranno scalati come un’unica entità.

Nella Linea simbolo risultante, il rettangolo di ingombro degli elementi incollati sarà centrato sulla linea centrale.
