Categorie di retini
Le tre categorie di retini sono Disegno, Coprente e Sezione.
Le Categorie dei Retini sono utilizzate:
- per definire quali retini sono disponibili nei menu di scelta rapida dei Retini
- per scegliere e creare Retini a mano libera usando lo strumento Retino,
- per applicare le Regole Sovrascrittura Grafica a determinate categorie di Retini,
- nei criteri (e.g. Trova e Seleziona o Abachi Interattivi),
- nella gestione dei Retini Sezione esportati (all'esportazione DXF).
Impostare la Disponibilità dei retini per categoria (Disegno, Coprente, Sezione)
Utilizzare il pannello Disponibilità della finestra di dialogo Retini per definire una o più categorie per ciascun Retino.
Non tutti i retini del progetto sono disponibili in tutti i menu a comparsa. I menu di scelta rapida di selezione dei retini, situati in varie finestre di dialogo dell'interfaccia, contengono solo i Retini che appartengono ad una Categoria di retini che hanno senso nel contesto in cui sono visualizzati.
- Aprire la finestra di dialogo Opzioni > Attributi elemento > Retini.
- Selezionare il/i Retino/i da modificare.

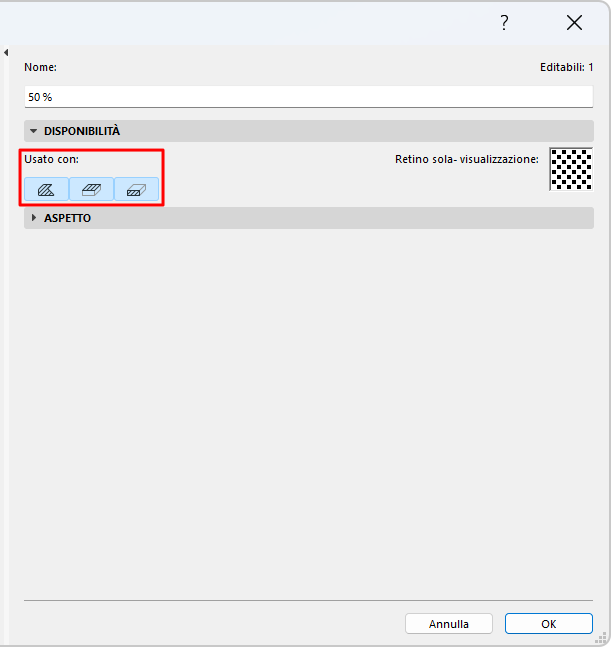

- Attivare una o più icone Usa con per definire la sua Categoria Retino: Disegno, Coprente, e/o Sezione.
Retini Disegno
I Retini Disegno sono disegnati a mano usando lo Strumento Retino.
- Un tipo di retino nella categoria "Disegno" è disponibile nella finestra di dialogo dello strumento Retino.
Retini Coprenti
Un tipo di retino nella categoria "Coprenti" è disponibile nelle seguenti situazioni:
- Finestre di dialogo Impostazioni strumento degli elementi che possono usare un Retino Coprente
- Pannello Retino Coprente in Primo piano nella finestra di dialogo Superfici
- Retini Coprenti di sovrascrittura in Sovrascritture Grafica
Retini Sezione
Un tipo di retino nella categoria "Sezione" è disponibile nelle seguenti situazioni:
- Finestra di dialogo Materiali da Costruzione
- Finestre di dialogo Impostazioni degli elementi GDL (che usano retini sezioni)
- Retini Sezione di sovrascrittura in Sovrascritture Grafica
Note:
- Gli elementi retino definiti come "Retino Sezione" possono opzionalmente essere posizionati su loro lucido specifico durante la conversione DXF/DWG. Vedere Lucidi personali.
- I Retini immagine non possono essere utilizzati come Retini Sezione.
Retini basati sui Materiali da costruzione e Retini basati sulle Superfici
Quando si disegna un Retino a mano libera usando lo strumento Retino, due categorie aggiuntive di retino rendono più facile abbinare i retini sezione dei Materiali da Costruzione e i retini basati su una superficie (il retino coprente, il colore o la tessitura della superficie).
Vedere Disegnare un Retino 2D.
