Forzatura al Punto di Snap

Si possono visualizzare i Punti di Snap su un vettore temporaneo utilizzabile mentre si disegna un elemento. Il metodo può essere attivato con l'icona Forzatura al Punto di Snap presente nella Barra di Controllo o dalla barra strumenti Aiuti Disegno.

Vedere Barra di Controllo.

Nell’esempio seguente tracceremo un Muro che inizia ad un quarto della distanza fra gli estremi degli altri due Muri.

1. Da Impostazioni punti di Snap, scegliere "Divisione".
2. Da Imposta valori punti di Snap, inserire 4 come numero di divisioni.





3. Accertarsi che lo Snap alla Griglia sia disabilitato. (Visualizza > Snap alla griglia è disattivato.)
4. Attivare lo Strumento Muro.
5. Selezionare l'icona Forzatura al Punto di Snap nella Barra di controllo e fare clic per attivare.

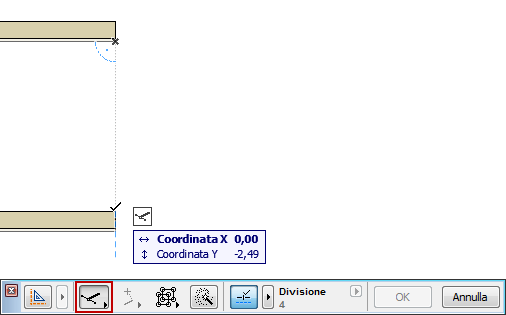

6. Disegnare il vettore di riferimento da un'estremità del Muro all'altra.





7. I Punti di Snap sono ora disponibili lungo il vettore, su ciascuna delle quattro divisioni.

   Fare clic nel punto desiderato per iniziare a disegnare il nuovo Muro.
