Bacchetta Magica

Come creare un elemento con la Bacchetta Magica

1. Nella Palette Strumenti, selezionare il tipo di elemento che si vuole creare.
2. Attivare la Bacchetta magica in uno dei seguenti modi:
   • Premere la Barra spazio
   • Fare clic sull’icona Bacchetta Magica nella Barra di Controllo
   • Scegliere Design > Disegna poligono con Bacchetta Magica
3. Osservare il riscontro grafico per visualizzare i risultati possibili. (Vedere sotto).
4. Fare clic per trovare e tracciare automaticamente una forma poligonale.

Riscontro grafico

Tenendo premuta la barra spaziatrice, spostare il cursore per visualizzare il riscontro sui possibili elementi risultanti. Qui, se si sta usando la bacchetta magica per creare muri sopra due solai intersecati, il feedback mostra le diverse possibilità:

Vedere Selezione e Informazioni Elemento.

Icone del cursore Bacchetta Magica

La bacchetta magica assume tre diverse forme per identificare:

nodi
bordi
spazi vuoti e superfici

Esempi Bacchetta Magica

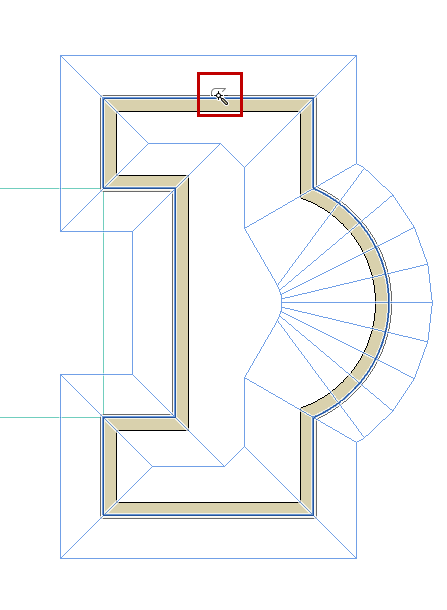

• Attivare lo strumento della Falda (metodo Multi-piano) e fare clic con la Bacchetta magica sul bordo del muro per creare istantaneamente una falda di cui la linea cardine traccia la poligonale del muro.





Vedere il video

• Attivare lo strumento Retino, quindi fare clic con la Bacchetta magica all'interno della zona vuota indicata dalla linea curva, per creare un Retino di tale forma.



Consigli e suggerimenti

• Nuovi elementi utilizzano le impostazioni predefinite correnti dello strumento corrispondente. Dovreste sempre verificare che questi siano corretti, prima o dopo l’uso della Bacchetta Magica, soprattutto se gli elementi devono avere una certa relazione tra loro, come una copertura posizionata su dei muri.
• Si può raffinare la funzionalità della Bacchetta Magica selezionando uno o più elementi. In questo caso, la Bacchetta Magica tiene conto solo degli elementi selezionati nella ricerca di elementi concatenati o di un’area circoscritta.
• Quando si creano muri curvi ed elementi di tipo poligonale basati su archi, cerchi e spline, l’approssimazione è definita nelle Impostazioni Bacchetta Magica.

  Vedere Impostazioni Bacchetta Magica.

• I nuovi elementi non sono collegati agli originali e possono venire manipolati indipendentemente.
• Se è stato attivato l’Offset o l’Offset Multiplo, è possibile completare l’operazione di offset dopo che la Bacchetta Magica ha creato il nuovo poligono.
• Se si sta creando una singola falda, bisogna disegnare la linea cardine e definire la pendenza, prima di generare il poligono con la Bacchetta Magica.
• Se si disegna un retino legato con orientamento personale, bisogna prima generare il poligono con la bacchetta magica, poi disegnare il vettore di orientamento.

Usare la Bacchetta Magica per aggiungere/sottrarre Forme Poligonali

Usare la Bacchetta Magica per aggiungere o sottrarre la forma di un poligono esistente (di un tipo di elemento uguale diverso).

1. Selezionare il poligono al quale si vuole sottrarre una forma. In questo esempio si vuole sottrarre un poligono da un solaio.
2. Scegliere l'icona "Sottrai dal Poligono" nella pet palette.
3. Muovere il cursore dentro il poligono che si vuole sottrarre e attivare la bacchetta magica (premere la barra spazio).
4. Fare clic per completare.
