Distribuire Elementi

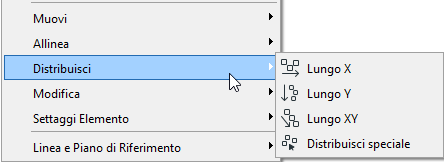

Usare questo menu (Edita > Distribuisci) per distribuire regolarmente gli elementi selezionati usando uno dei seguenti criteri:

Vedere anche l'opzione Distribuisci del comando moltiplica, in Moltiplicare elementi

I comandi Distribuisci sono attivi solo se si sono selezionati almeno due elementi.

Archicad  identifica il punto di destra/sinistra/alto/basso/centro di un elemento secondo un rettangolo (invisibile) circoscritto attorno all'elemento.

Per esempio, si supponga di volere distribuire gli elementi che contengano il seguente oggetto tavolo d'angolo:

Archicad utilizzerà il punto centrale del rettangolo di ingombro del tavolo (qui illustrato in rosso):

Lungo X: i due elementi selezionati alle estremità restano in posizione mentre gli altri vengono posizionati a intervalli regolari tra di essi.

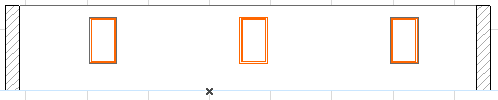

Per esempio, si supponga di avere tre finestre situate a intervalli regolari lungo un muro.

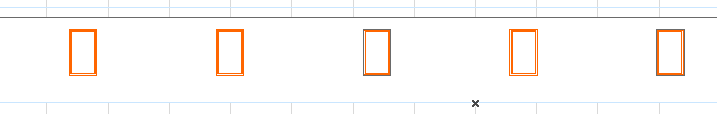

• In seguito ad una modifica di progetto il muro è stato allungato e sono state aggiunte altre due finestre.





Per assicurare che queste siano distribuite a distanze regolari, selezionare tutte le finestre e usare Edita > Distribuisci > Lungo X.

Lungo Y: i due elementi selezionati alle estremità (verticalmente) restano in posizione mentre gli altri vengono posizionati a intervalli regolari tra di essi.

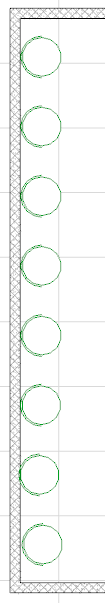

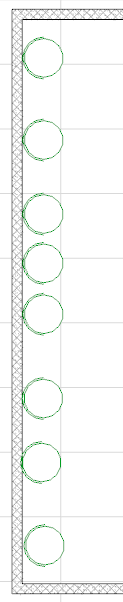

Per esempio, si supponga di volere distribuire a intervalli regolari le sedie lungo il muro posteriore della stanza. Selezionarle e usare Edita > Distribuisci > Lungo Y.



Lungo XY: i due elementi selezionati alle due estremità (in alto a sinistra e in basso a destra) restano in posizione e i rimanenti vengono distribuiti tra di essi lungo la diagonale XY.

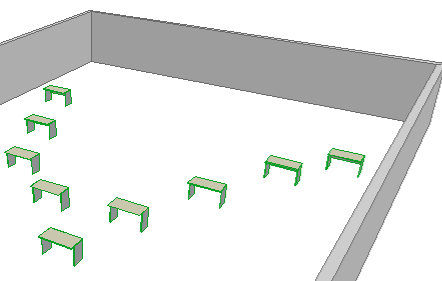

Per esempio, in un'aula ci sono nove banchi approssimativamente situati in formazione a V.

Per distribuire i banchi con precisione, selezionare un gruppo di 5 banchi e usare Edita > Distribuisci > Lungo XY.

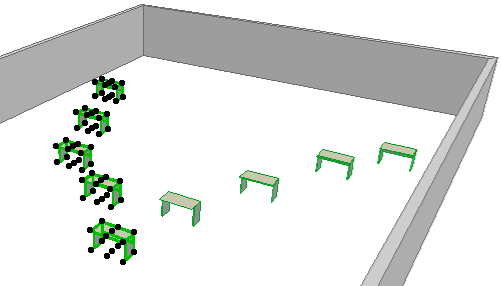

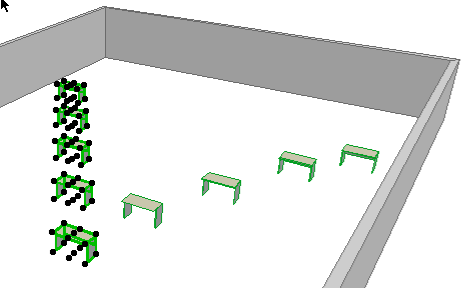

Primo gruppo:



Ripetere con il secondo gruppo di cinque sedie.

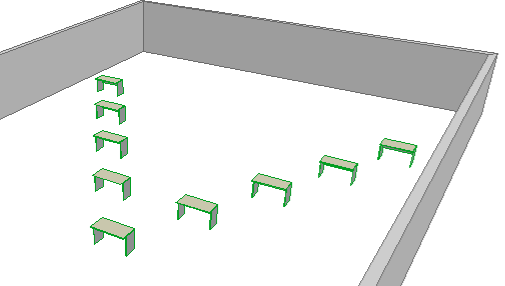

Risultato finale:
