Volta estrusa semplice: parallela alla pianta

Usare questo metodo per posizionare un profilo di shell a volta ed estruderlo graficamente.

Il profilo della shell qui è sempre semicircolare (volta). (È possibile editare il profilo in un secondo momento.)

1. Attivare lo strumento Shell e scegliere il metodo geometrico estrusione con metodo di immissione semplice.





   Sulla Pianta o nella finestra 3D:

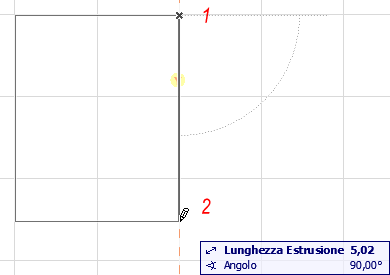

2. Fare doppio clic per definire la lunghezza di estrusione della shell.
3. Fare clic una terza volta per definire la larghezza del profilo shell.
4. La Shell è completa.
