Ruled shell a volta

Per creare una Ruled shell con il metodo d'immissione semplice, si definiscono due profili su due piani paralleli. Con questo metodo di immissione:

• Il primo profilo è sempre una forma a volta.
• Il secondo profilo è sempre una linea dritta.

Qui si inserirà una Ruled shell a volta sopra a questo complesso di muri.

1. Scegliere il metodo geometria Ruled dello strumento shell e il metodo di immissione semplice.





   Sulla Pianta:

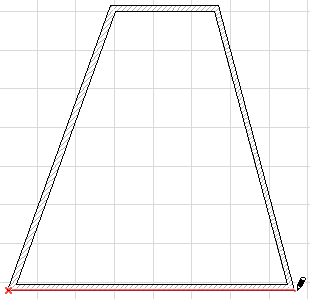

2. Fare clic su ciascuna estremità del segmento di muro inferiore per definire la larghezza del primo profilo a volta.

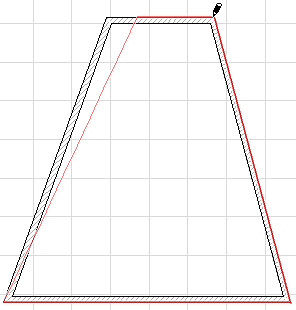

3. Trascinare il cursore sul segmento di muro opposto, e fare clic su ciascuna delle estremità di tale muro per definire la larghezza del secondo profilo in linea retta.





4. La Ruled shell a volta è completata. Osservarlo in 3D.





Nella Finestra 3D:

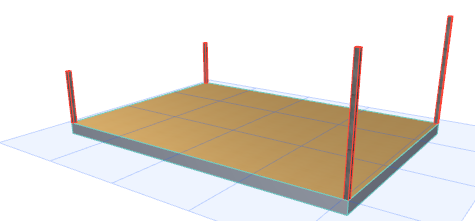

Qui posizioneremo una Ruled shell a volta sopra a due paia di pilastri di altezze diverse.

1. Scegliere il metodo geometria Ruled dello strumento shell e il metodo di immissione semplice.

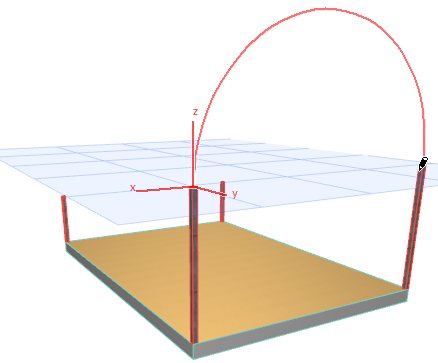

2. Fare clic sui due pilastri più alti per definire la larghezza del primo profilo a volta.

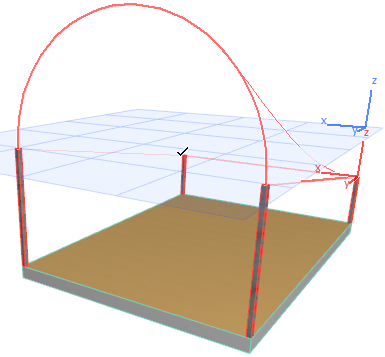

3. Trascinare il cursore sul pilastro più basso opposto e fare clic sui due pilastri più bassi per definire la larghezza del secondo profilo in linea retta.

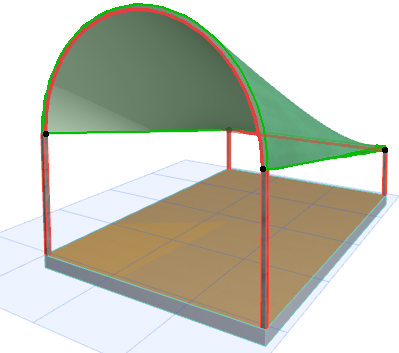

4. La Ruled shell a volta è completata. Osservarlo in 3D.





Vedere il video
