Shell estrusa: copertura ondeggiata

1. Attivare lo Strumento Shell e scegliere il metodo geometrico estrusione con Dettagliato Metodo di Input metodo di immissione dettagliato.

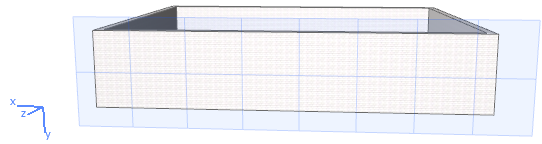

2. Nella finestra 3D, fare clic su una superficie, o fare clic su tre punti, per definire un piano di immissione su cui disegnare il profilo.

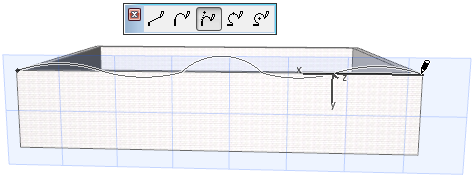

3. Disegnare il profilo desiderato, in questo caso una linea ondeggiata, con le abituali opzioni pet palette. Fare clic per completare.

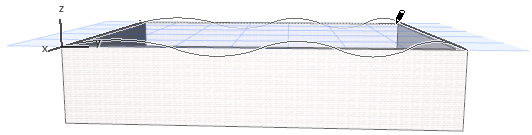

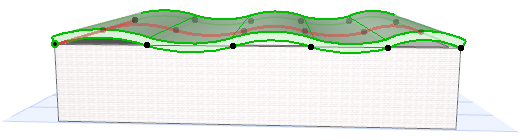

4. Quindi estrudere il profilo: estenderlo fino al muro posteriore e fare clic per posizionarlo. Visualizzare il risultato.

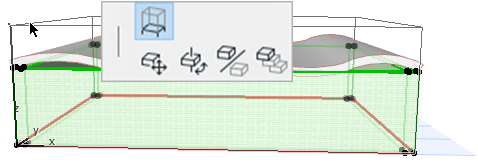

5. Sollevare l'altezza del muro in modo che intersechi la shell, così da potere tagliare il muro con la shell.

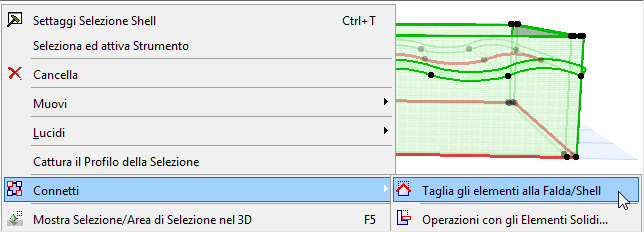

6. Selezionare il muro e la shell che si vogliono ritagliare. Dal menu contestuale, scegliere Connetti > Taglia gli elementi alla Falda/Shell (disponibile anche nella barra degli strumenti Standard).





   Per altre informazioni sulle connessioni di shell, vedere Taglia gli elementi da Falda o Shell.

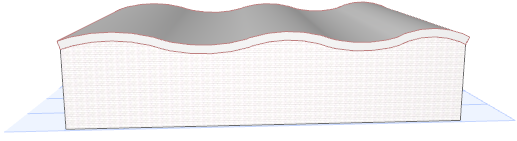

Visualizzare il risultato.
