Ruled shell: Torre ritorta
- Scegliere il metodo geometria Ruled dello strumento shell e il metodo di immissione dettagliato.
- Sulla Pianta, disegnare la forma della prima poligonale del profilo (il suo piano è disteso sulla Pianta). In questo caso disegniamo un quadrato. Fare un doppio clic per terminare di tracciare il primo poligono di profilo.

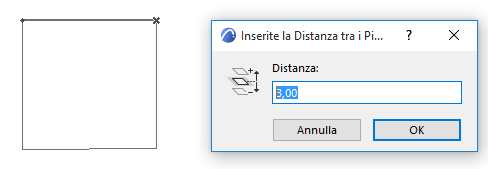

- Nella finestra di dialogo che viene visualizzata, immettere la distanza tra i due piani dei profili della Ruled shell (ossia tra il primo profilo, già posizionato, e il secondo che si sta per tracciare.)
- Ora disegnare la poligonale del secondo profilo, il cui piano è parallelo al primo. Disegniamo un quadrato sghembo (qui visualizzato in rosso). Il feedback mostra la Ruled shell che prende forma.
- Fare un doppio clic per terminare di tracciare il poligono e la shell.
- Osservare il risultato in 3D.
