Creare Curtain Wall sulla Pianta

  1. Attivare lo Strumento Curtain Wall.
  2. Selezionare il metodo geometria Polilinea - Singola della Palette Informazioni.

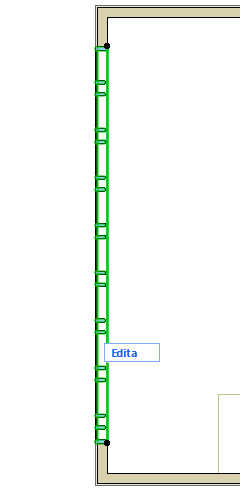

  3. Disegnare una Linea di riferimento che rappresenta la lunghezza del Curtain Wall.
    Nota: se lo Schema ha un Motivo della Griglia di dimensioni fisse, il riscontro d'anteprima e il punto di snap/matita indicano dove sarà completato il prossimo segmento del motivo.


  4. Fare clic per terminare di tracciare la Linea di riferimento.

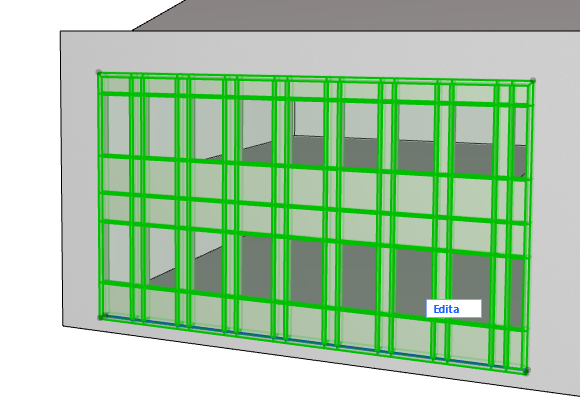

  5. Osservare il risultato nella Finestra 3D.



Curtain Wall concatenato

Usare il metodo geometria Catena per creare un Curtain Wall multisegmento. La linea di riferimento è una polilinea.


  • Per ciascun segmento, è possibile impostare uno schema separato, con un modello distinto - in modalità di editazione.
  • Nel punto di giunzione di due segmenti adiacenti viene sempre posizionato un profilo. Questo Profilo non può essere cancellato. (Se lo si desidera, è possibile impostare il suo tipo a Invisibile, selezionando il Profilo in modalità Edita e regolando il suo tipo in Impostazioni Profilo.)
