Creare Curtain Wall nella Finestra 3D
Immettere il Curtain Wall usando i metodi usuali degli strumenti di costruzione.

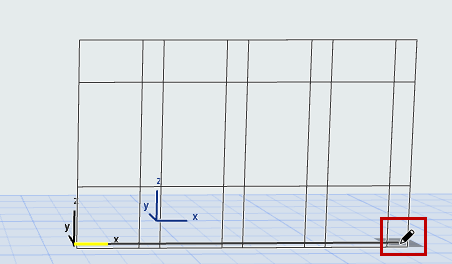

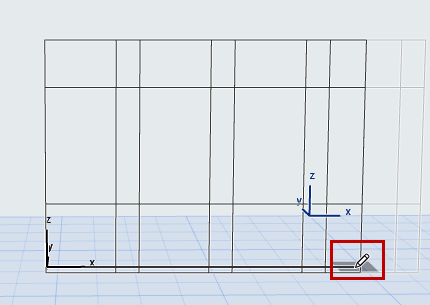

Nota: se lo Schema ha un Motivo della Griglia di dimensioni fisse, il riscontro d'anteprima e il punto di snap/matita indicano dove sarà completato il prossimo segmento del motivo.
Nella Finestra 3D, il piano di immissione predefinito del Curtain Wall è uguale al piano di immissione 3D corrente.
Per definire altri piani di immissione, vedere Piano di immissione del Curtain Wall nella Finestra 3D.
Metodo PoliLinea
- Con lo Strumento Curtain Wall attivo, scegliere il metodo geometria Polilinea - Singolo e il piano di immissione predefinito dalla Palette Informazioni.
- Fare clic per cominciare a disegnare la Linea di riferimento del Curtain Wall.
Nel nostro esempio:

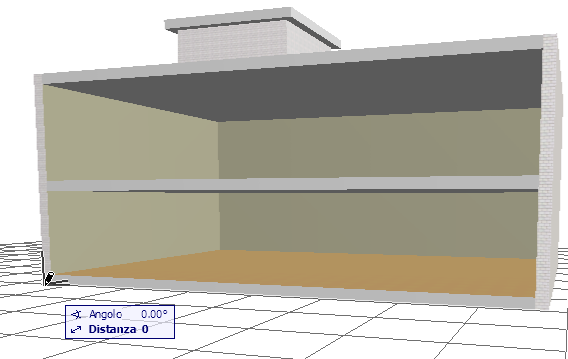

- Fare clic sui due angoli anteriori dell'edificio per definire la lunghezza della Linea di riferimento.

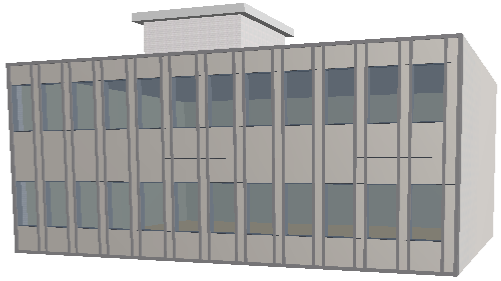

Visualizzare il risultato.
Metodo Perimetro
- Con lo Strumento Curtain Wall attivo, scegliere il Metodo Geometrico Perimetro e il Metodo immissione piano Intelligente dalla Palette Informazioni.
- Definire il piano di immissione con una serie di clic.
- Cominciare a disegnare il Perimetro del Curtain Wall voluto sul piano di immissione, facendo clic su ciascun nodo come quando si disegna una polilinea.
- Fare doppio clic o fare clic con il cursore a martello per chiudere la poligonale.

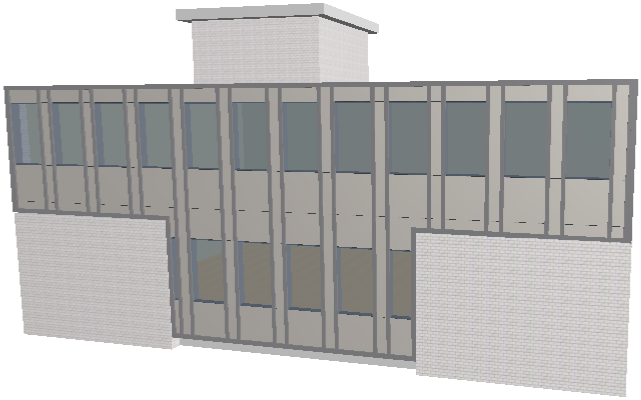

Visualizzare il risultato.
