Utilizzare le Opzioni Vista Modello per definire la visualizzazione del Curtain Wall secondo le viste.
Utilizzando le Opzioni Vista Modello, mostrare/nascondere i membri del Curtain Wall separatamente in ciascuna vista e impostare una preferenza di visualizzazione separata per ciascuna.

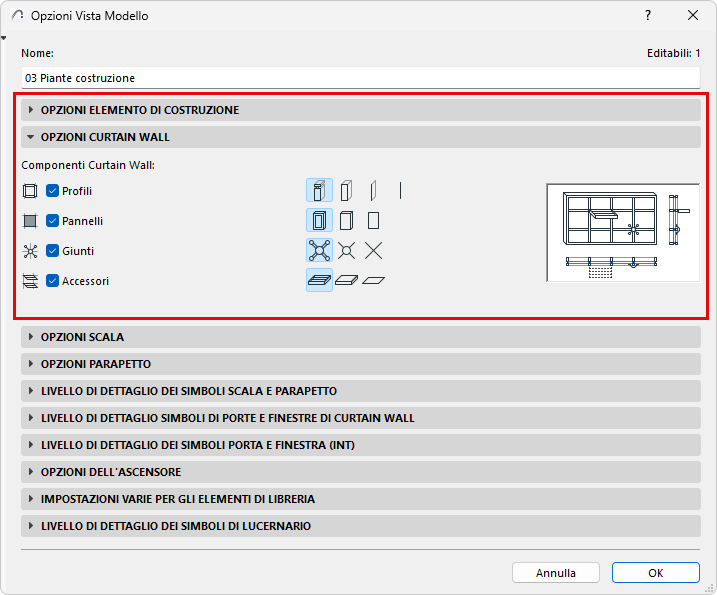

Andare a Documento > Vista modello > Vista e Opzioni Modello.
Andare al riquadro Curtain Wall:
Mostra/Nascondi Componenti
Per impostazione predefinita, vengono visualizzati tutti i componenti del Curtain Wall (profili, pannelli, giunti, accessori). Deselezionare i componenti che non si vogliono visualizzare in questa Combinazione Opzioni Vista Modello.
Visualizzazione del Livello di Dettaglio (per Componente)
Per ciascun componente, fare clic su un'icona per definirne la visualizzazione: Dettagliata, Semplificata o Schematica.
I profili hanno un'opzione aggiuntiva: Visualizza con solo Asse.
Dettagliato: viene visualizzata l'intera geometria (ad es. dei componenti profilati, con Materiali da Costruzione intersecati).Figura 1. Curtain Wall con tutti i dettagli
Semplificato: visualizzato come riquadri rettangolari, utilizzando un singolo Materiale da Costruzione. Figura 2. Cornici/Pannelli dettagliati, accessori semplificati
Schematico: visualizza solo lo schema (Linee di griglia e Confini).Figura 3. Curtain Wall nella Vista schematica (in Pianta) Figura 4. Curtain Wall in Vista Schematica (3D/Alzato)
Sovrascrivi Definizione OVM

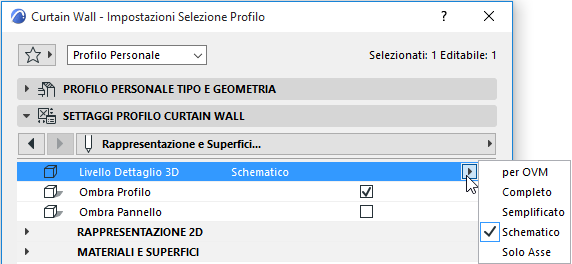

Per ciascun membro di Curtain Wall o Classe di Membri, è possibile sovrascrivere il Livello di dettaglio 3D definito da OVM nella sua finestra di dialogo Settaggi a livello di componente:
