Finiture di Pedate e Alzate

Impostazioni Pedata e Alzata: Scegli componente

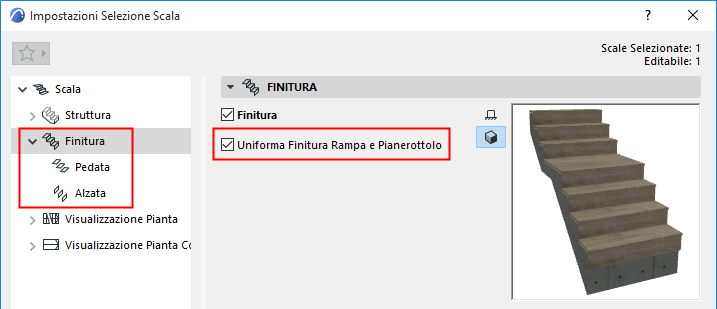

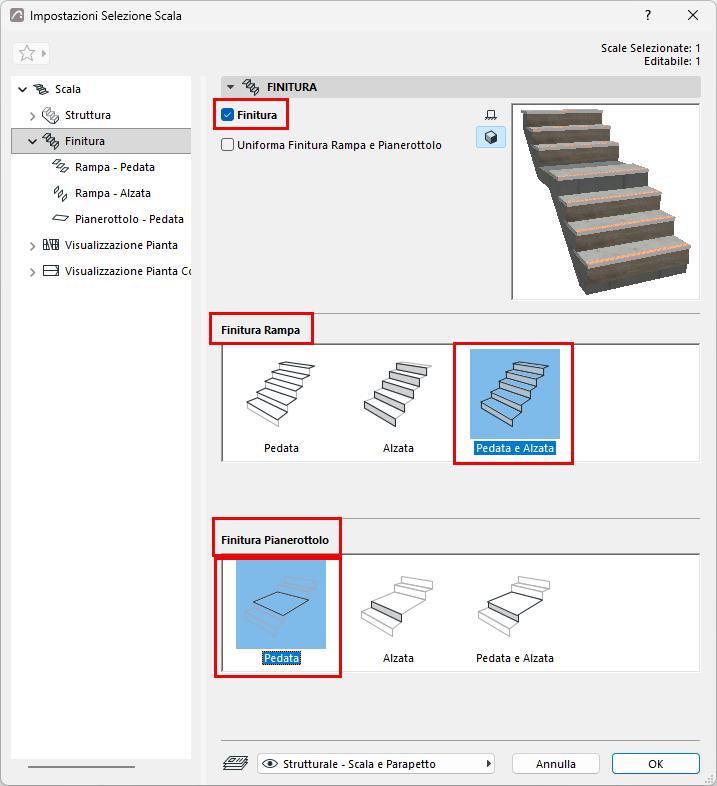

Sulle pagine Impostazioni Pedata e Alzata, ove applicabile, scegliere nel menu a comparsa un componente GDL da usare per la finitura:

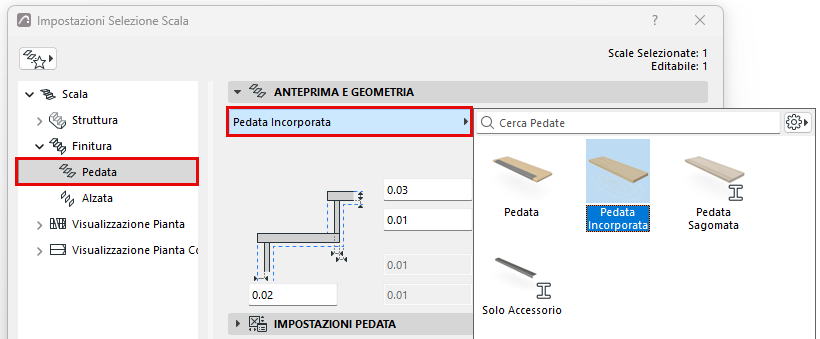

Figura 1. Scegli Componente come Finitura Pedata

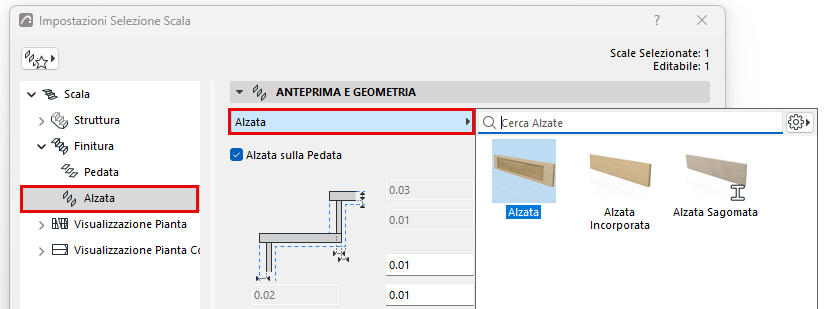

Figura 2. Scegli Componente come Finitura Alzata

Alzata su Pedata: selezionare questa opzione per posizionare l'alzata sopra la Pedata. (Se questa opzione è deselezionata, l'alzata si prolunga fino al piano inferiore della pedata - vedere il diagramma).

Impostazioni Pedata e Alzata:

Usare il pannello Impostazioni Pedata o Impostazioni Alzata per specificare la forma e l'aspetto della finitura scelta. I settaggi variano in base al componente scelto:

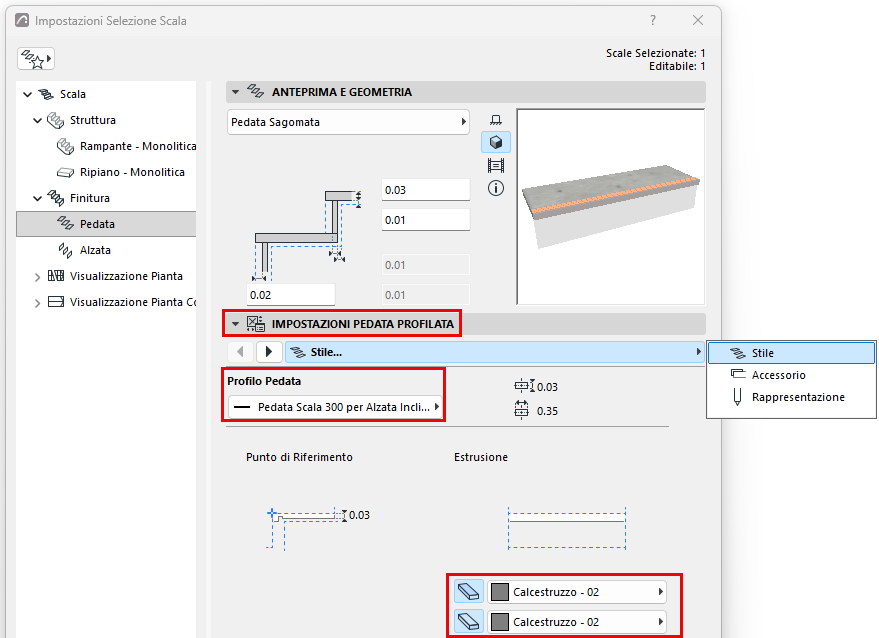

Figura 3. Scegliere profilo pedata e materiali da costruzione

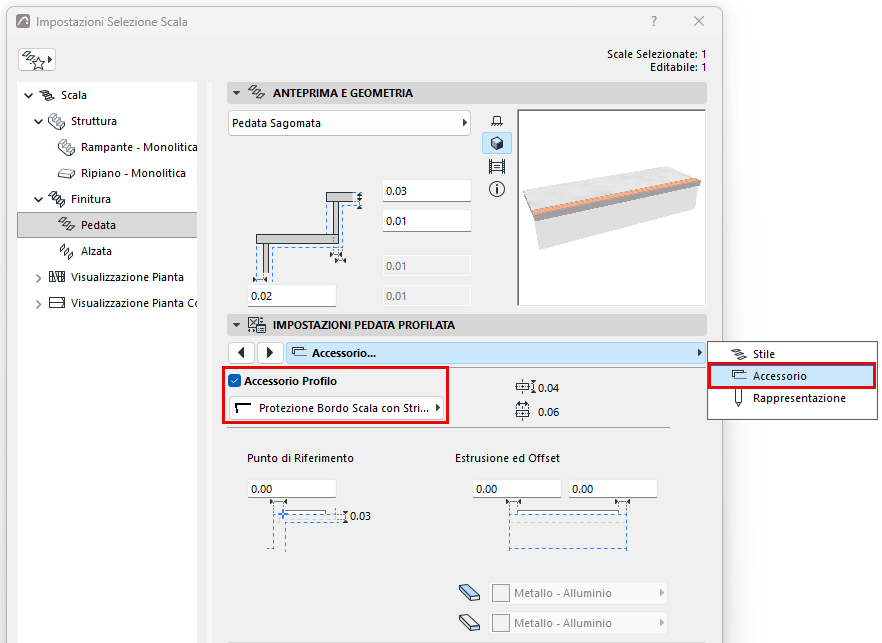

Figura 4. Scegliere un profilo pedata accessorio separato

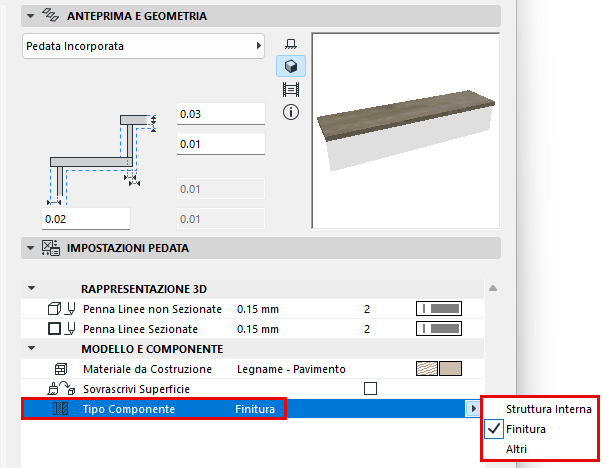

Definire i componenti come Struttura/Rivestimento/Altro

Nella sezione Rappresentazione della finestra di dialogo Settaggi: impostare i componenti come Struttura/Rivestimento/Altro. (Per impostare separatamente le parti, deselezionare "Tipi Componente Uniformi".)

Definire i tipi di componente in questo modo consente di controllarne la visualizzazione tramite la Visualizzazione Parziale della Struttura. Ad esempio, per visualizzare viste di coordinamento della sola struttura, scegliere "Solo Struttura" come impostazione di Visualizzazione Parziale della Struttura della vista. Questo nasconderà i componenti scala definiti come "Rivestimento" o "Altro".

Editare le singole pedate e alzate

Usare la modalità di editazione per modificare i singoli componenti della pedata e dell'alzata. Pedata e Alzata devono essere editate separatamente.

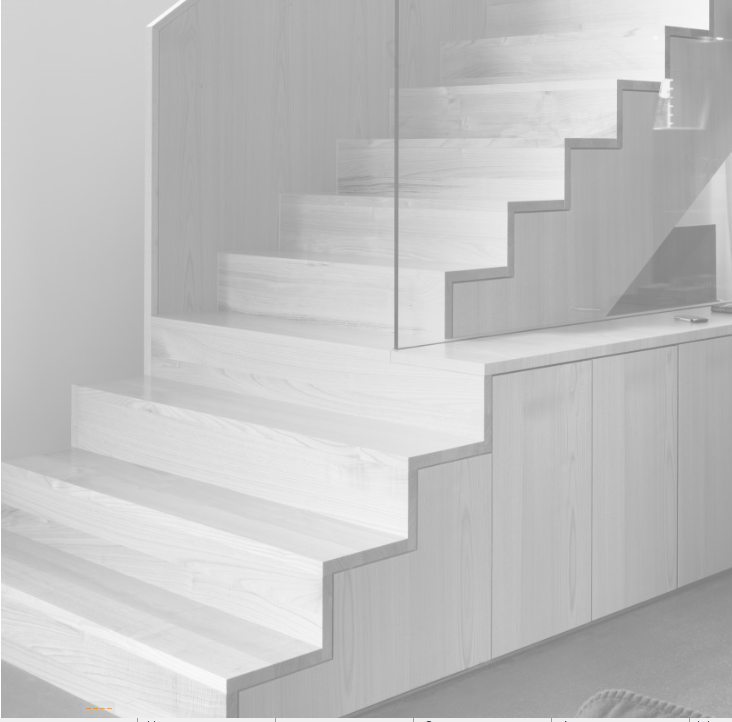

Ad esempio, modificare la forma di certe pedate e alzate di una scala che ha un mobile strutturale incorporato.

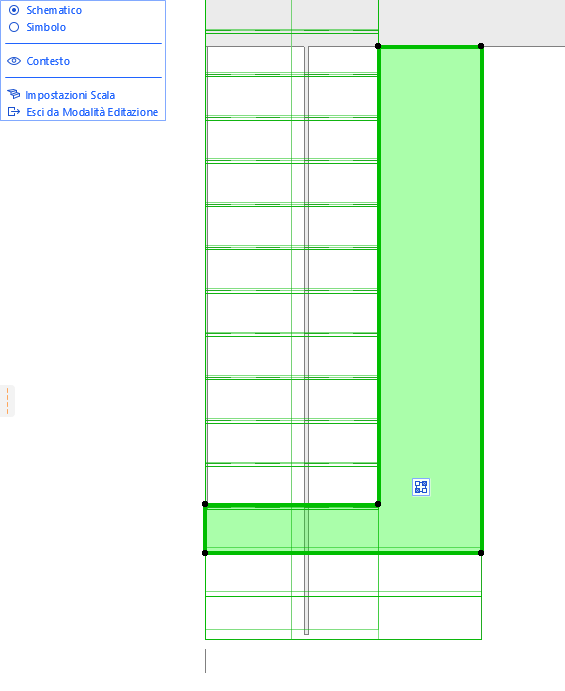

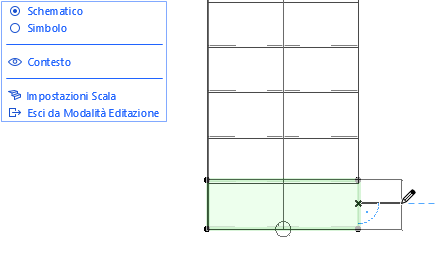

1. Selezionare la scala e accedere alla modalità di editazione. Qui usare la vista Schematico.
2. Selezionare ciascuna Pedata singolarmente. Usare gli abituali comandi della pet palette per modificarli.









3. Passare alla finestra 3D: notare che si è ancora in modalità di editazione.

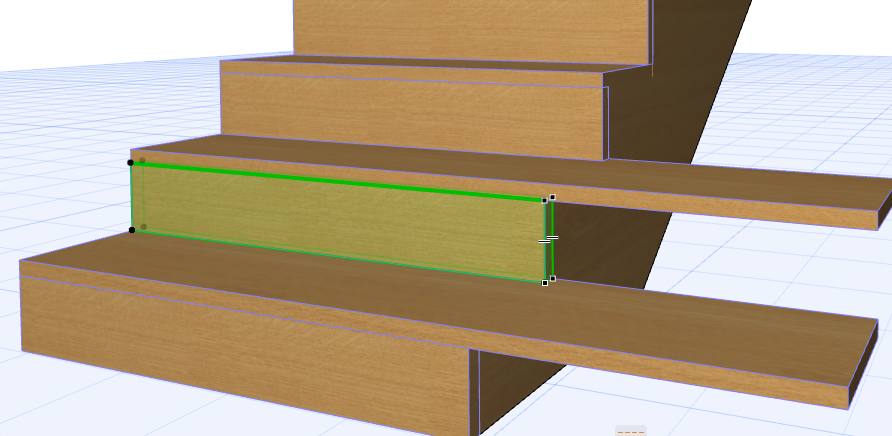

4. Continuare a modificare i componenti della scala: modificare qui le singole alzate.

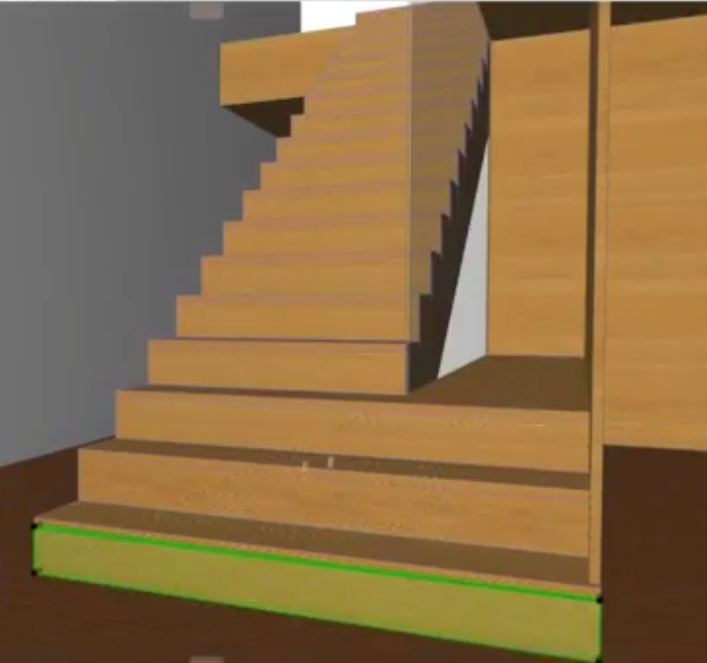

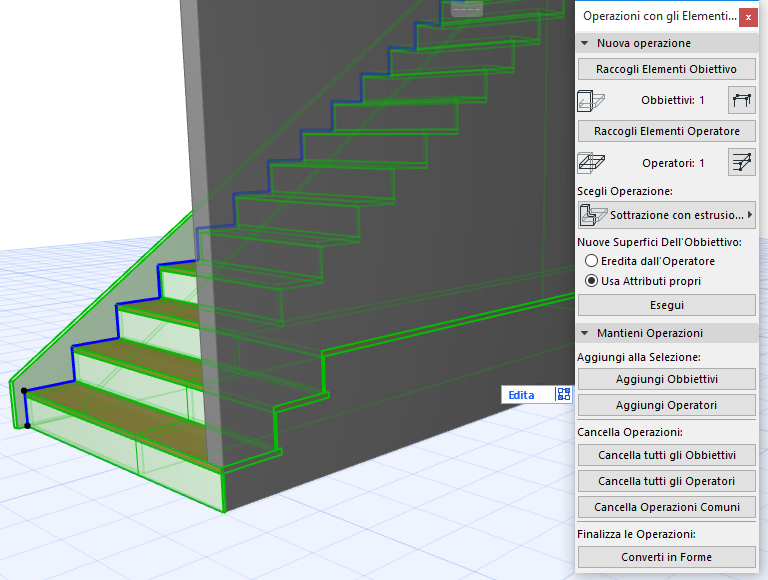

5. Quando la scala è completa, è possibile utilizzare le Operazioni con gli Elementi Solidi per collegarla al Muro.





Definire Segmento Pedata personalizzato: Fronte, Indietro, Sinistra, Destra

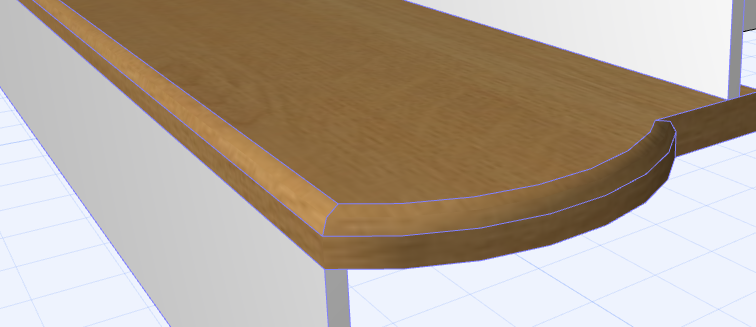

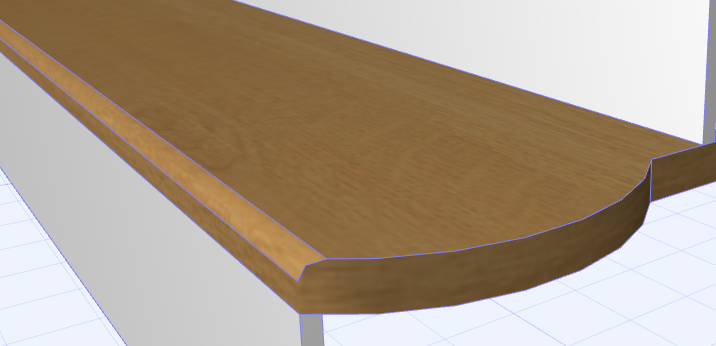

Quando si edita una Pedata per modificare la sua forma, gli accessori Pedata - come l'aggetto - possono non estendersi fino alle parti personalizzate.

In questo caso, è possibile personalizzare un segmento Pedata qualsiasi per comportarsi come il lato frontale, dietro, sinistro o destro della forma pedata standard.

1. Selezionare la scala e accedere alla modalità di editazione.
2. Selezionare un Pedata, quindi fare clic su uno dei suoi segmenti laterali.

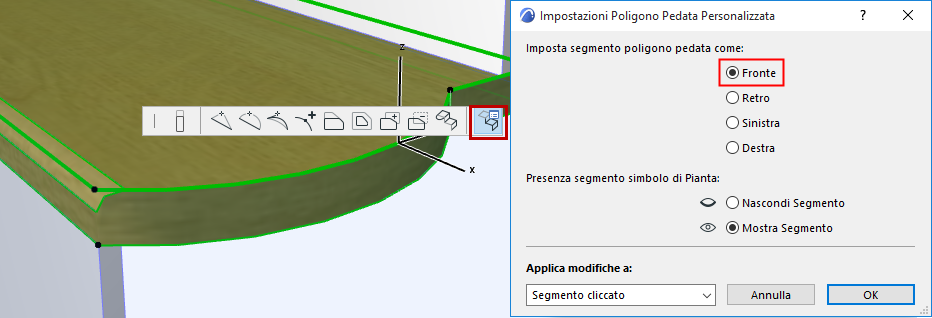

3. Dalla pet palette, scegliere Impostazioni Poligono Pedata Personalizzata.





4. Impostare il segmento poligono pedata come "Frontale".
   Nota: per modificare tutti i segmenti pedata, scegliereTutti i segmenti dal menu di scelta rapida Applica modifiche a.
5. Il segmento Pedata personalizzato adesso si comporta come la fronte della Pedata e visualizza anche l'aggetto.

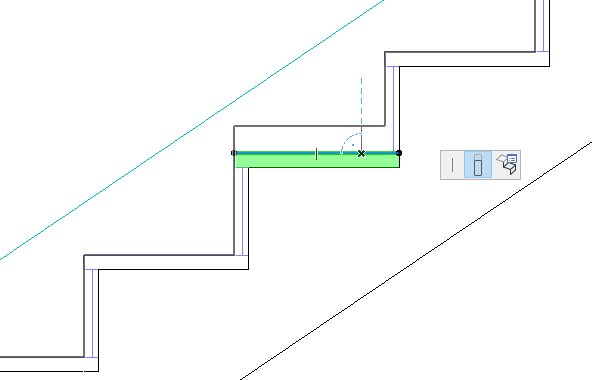

Editare le altezze delle singole alzate in modalità Edita (Sezione/Alzato)

Per modificare l'altezza di ciascuna alzata separatamente, è possibile utilizzare la modalità di editazione dalla finestra di Sezione o Alzato.

(Ad esempio, per documentare una scala storica con alzate di varie altezze).

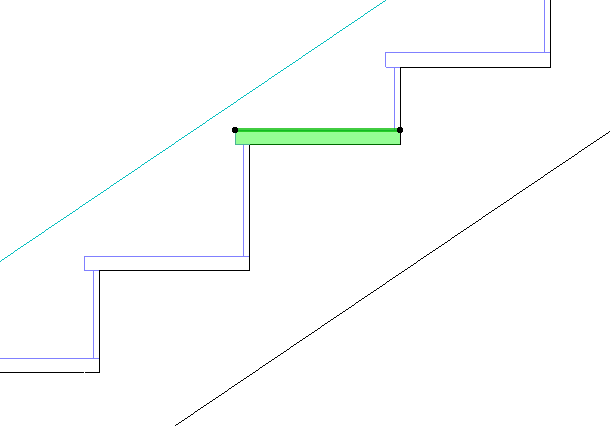

1. Selezionare la scala nella finestra Sezione/Alzato e accedere alla modalità Edita.
2. Selezionare una Pedata.
3. Trascinare la parte superiore della Pedata nella posizione desiderata.





L'altezza dell'Alzata viene regolata. Si noti che la regolazione interessa l'intera forma della scala (compresa la struttura di collegamento).

Nascondere un bordo di una singola pedata

Può essere desiderabile nascondere una linea pedata in 2D. Per esempio, è possibile nascondere la linea superiore della pedata, se l'ultima pedata è sullo stesso livello che il solaio del pianerottolo.

1. Selezionare la scala in pianta e accedere alla modalità Edita.
2. Assicurarsi che la modalità Edita utilizzi la vista Schematico
3. Selezionare un Pedata, quindi fare clic su uno dei suoi segmenti laterali.
4. Dalla pet palette, scegliere Impostazioni Poligono Pedata Personalizzata.

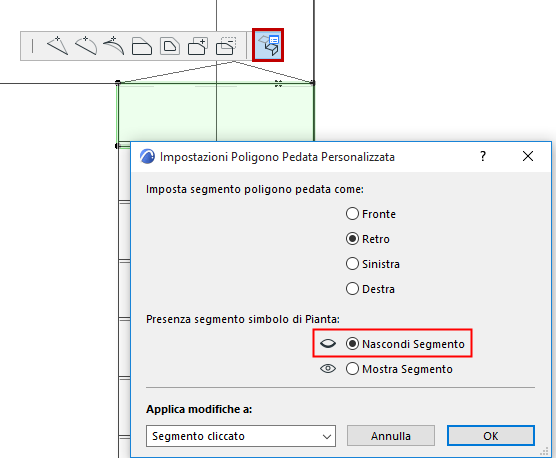

5. Fare clic su Nascondi Segmento.
   Nota: per nascondere tutti i segmenti: scegliere Tutti i segmenti dal menu di scelta rapida Applica modifiche a.
6. Visualizzare il risultato in vista Simbolo.
