Sottoelementi personalizzati per Scale e Parapetti

Scale e Parapetti includono dei sottoelementi GDL. Molti sottoelementi predefiniti sono disponibili per impostazione predefinita, tramite le finestre di dialogo Impostazioni elemento e componente. Ciascuno di tali sottoelementi GDL può essere configurato con il proprio Materiale da costruzione e/o Profilo personalizzato.

Per creare il proprio sottoelemento, si può personalizzare un elemento Archicad e salvarlo come un Elemento di Libreria specializzato.

Per ulteriori informazioni su questa funzione, vedere Creazione di Elementi di Libreria e Componenti personalizzati.

Per scale e ringhiere, utilizzare questa funzione per creare pedate e alzate personalizzate (per le scale), e Pannelli e Pali personalizzati (per i parapetti).

Ecco di seguito alcuni esempi:

Creazione di una scala personalizzata

  1. Selezionare la scala e accedere alla modalità di editazione.

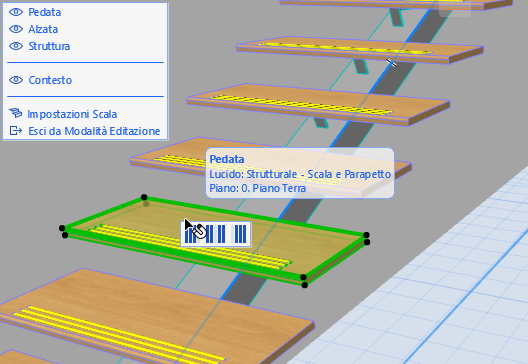

  2. Selezionare una Pedata.

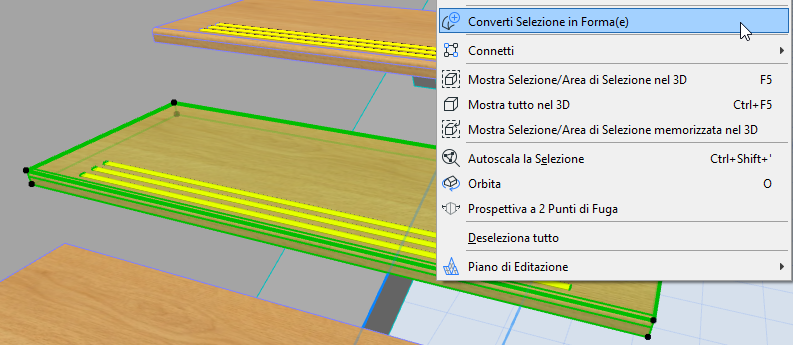

  3. Dal menu contestuale, usare Converti Selezione in Forma. Il sottoelemento selezionato ora è una Forma e fa più parte della scala.
    Nota: è anche possibile iniziare direttamente con un elemento Forma, non è necessario trasformare prima una pedata esistente in una forma.

  4. Uscire dalla modalità Editazione.

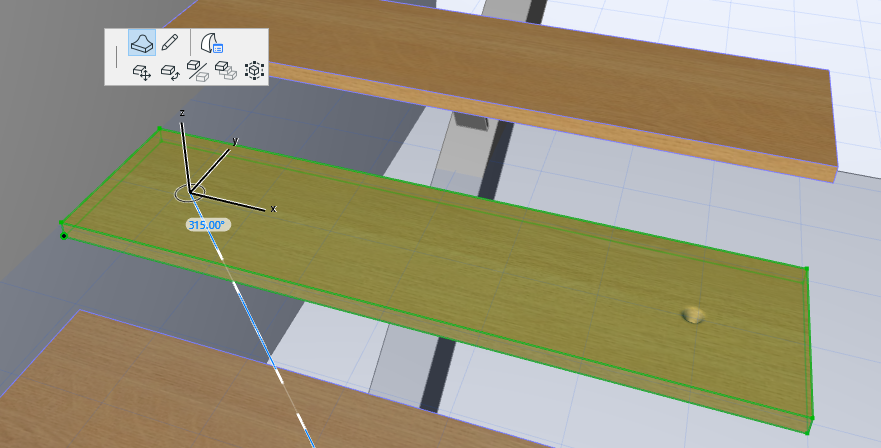

  5. Editare la Forma secondo le proprie esigenze - qui usiamo il comando Rigonfiamento per creare dei piccoli incavi sui due lati.

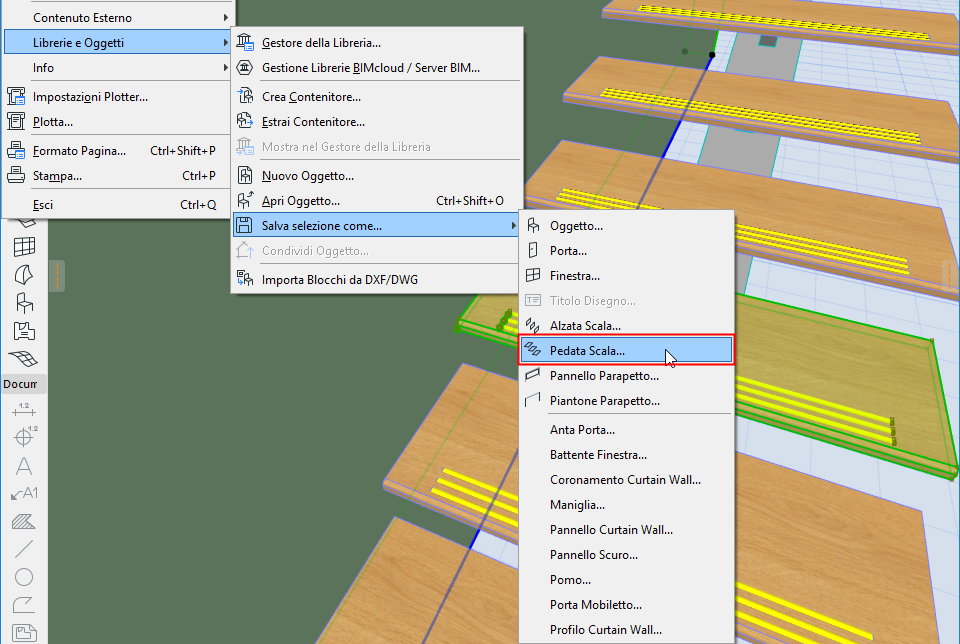

  6. Mantenendo la forma selezionata, usare Archivio > Librerie e Oggetti > Salva Selezione come

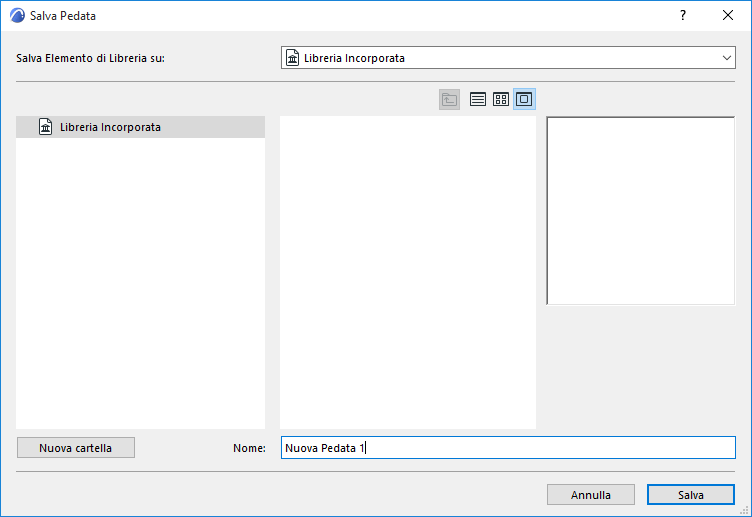

  7. Selezionare Pedata Scala come il sottotipo predefinito e salvarlo nella Libreria Incorporata.

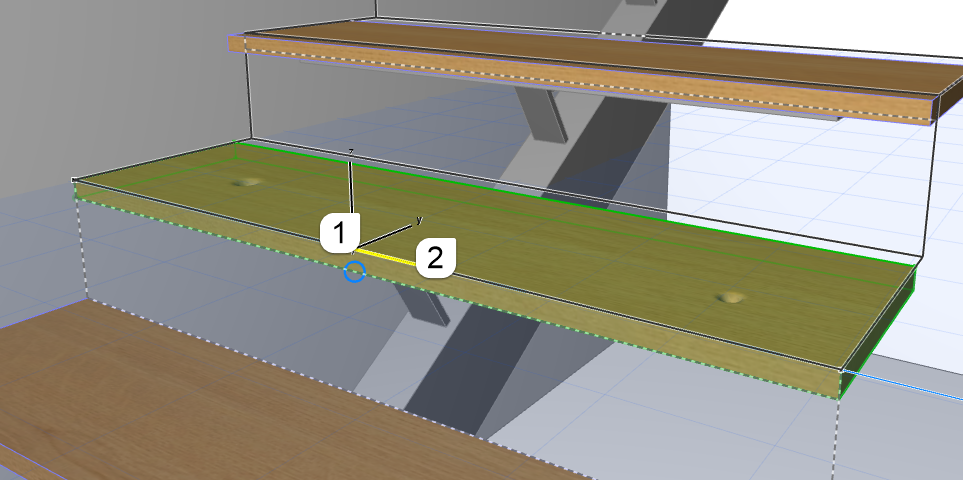

  8. Viene visualizzato un riscontro d'anteprima tipo scala per facilitare l'orientamento del nuovo oggetto Pedata:
    • Fare clic una volta per definire il punto medio del bordo superiore della pedata (senza aggetto)
    • Fare clic una seconda volta, sul bordo, per definire la posizione orizzontale.


      Fare clic nel punto centrale dalla Pedata, e poi sul bordo della pedata per definirne la posizione

  9. Selezionare la scala e aprire Settaggi Pedata.

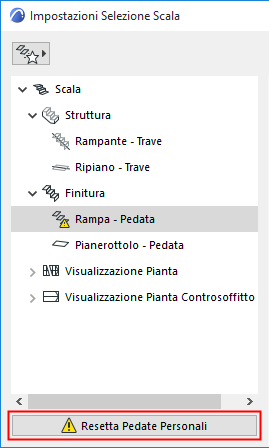

  10. La finestra di dialogo indica una Pedata personalizzata, perché la Pedata che è stata convertita in Forma è ora mancante. Fare clic sul pulsante Resetta Pedate Personalizzate per risolvere il problema.

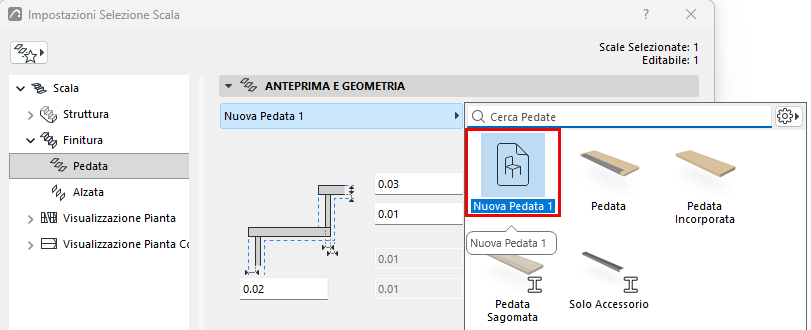

  11. La nuova Pedata personalizzata è disponibile dal menu a comparsa: selezionare questa pedata per applicarla all'intera scala.
