Opzioni Vista Modello: Livello di Dettaglio dei Simboli di Scala e Parapetto
Questo pannello si trova in Documento > Vista Modello > Vista e Opzioni Modello. Usare queste impostazioni per definire la visualizzazione dei simboli di Scala e Parapetto nelle Piante e nelle Piante dei Controsoffitti.
Per impostazione predefinita, viene visualizzata la configurazione "Impostazioni Semplici". Se è necessario personalizzare queste Impostazioni Semplici, usare la pagina Impostazioni Avanzate per opzioni più dettagliate.

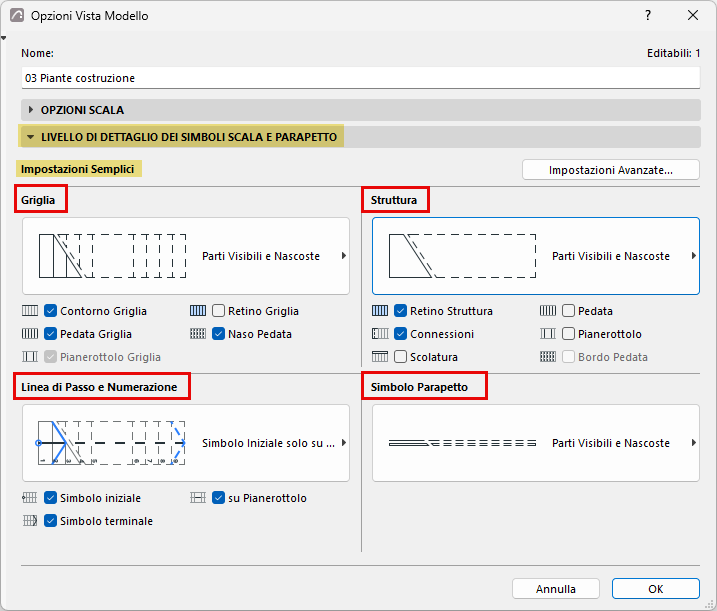

Impostazioni Semplici per Livello di Dettaglio Scala/Parapetto

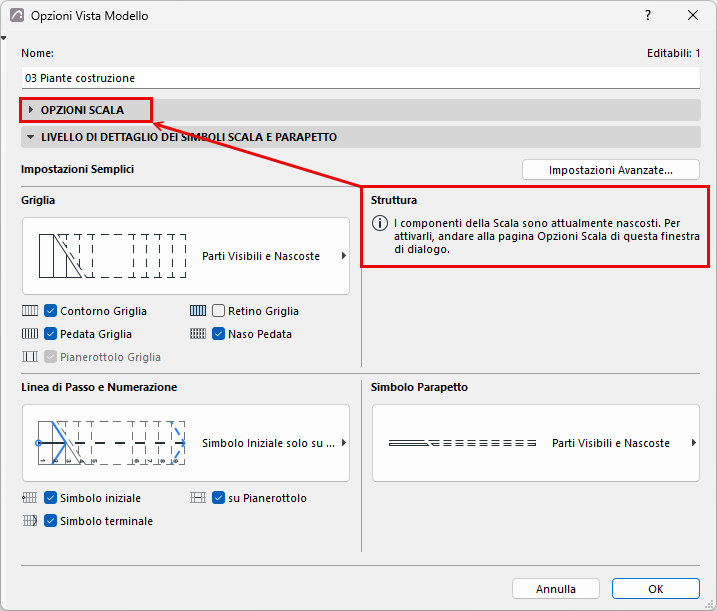

La modalità Impostazioni Semplici mostra i quattro gruppi principali di simboli di Scala e Parapetto: Strutturale - Maglia, Struttura, Linea di Passo e Parapetto.
Usare questa pagina per definire le configurazioni di visualizzazione preferite.

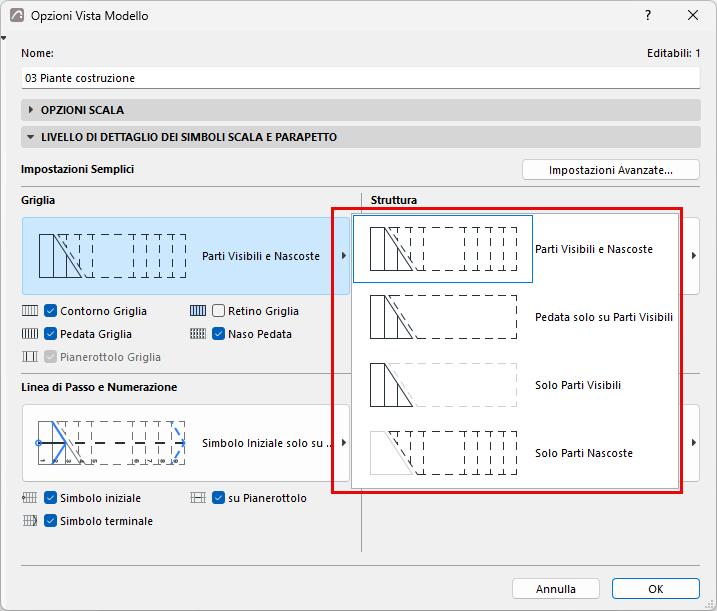

In ciascun gruppo, selezionare le caselle di controllo degli elementi da visualizzare. Quindi usare il menu a comparsa per impostare il Livello di Dettaglio desiderato.
Parti visibili e Parti nascoste
Le "Parti visibili" di una scala rappresentano l'aspetto primario della scala e vengono visualizzate utilizzando il tipo di linea "Visibile" definito nei Settaggi Scala (solitamente una linea continua).
Le "Parti nascoste" di una scala rappresentano l'aspetto secondario della scala e vengono visualizzate utilizzando il tipo di linea "Nascosto" definito nei Settaggi Scala (solitamente una linea tratteggiata).
Vedere Impostare gli attributi per ciascun Componente Simbolo Scala.
Le parti visibili sono solitamente sotto il Segno Sezione; le parti nascoste sono solitamente sopra il Segno Sezione.

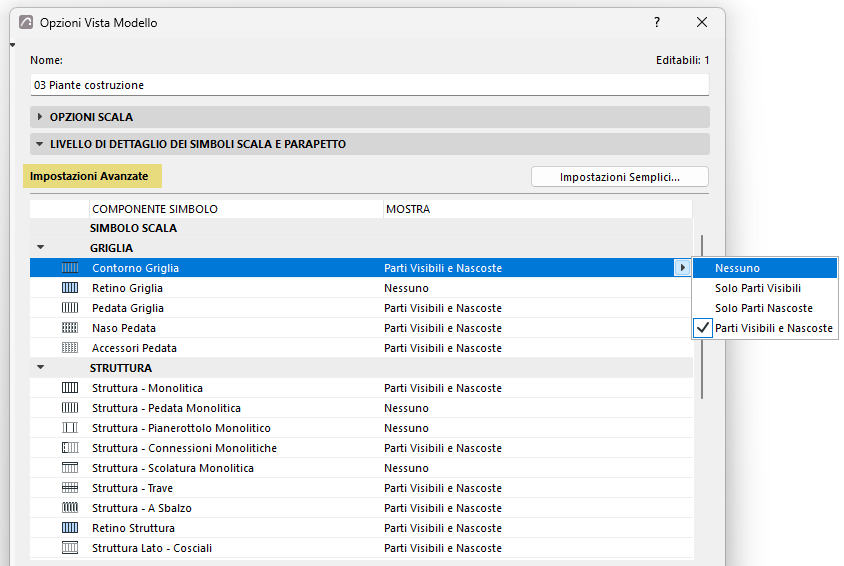

Impostazioni Avanzate per Livello di Dettaglio Scala/Parapetto
Usare questa modalità per una personalizzazione dettagliata della visualizzazione dei simboli di Scala/Parapetto. Per aprirla, fare clic sul pulsante "Impostazioni avanzate" dalla modalità Impostazioni semplici del pannello Livello di dettaglio dei Simboli di Scala e Parapetto.
Nella modalità Impostazioni Avanzate, tutti i componenti simbolo sono mostrati in forma di elenco, suddivisi in gruppi logici. Usare il menu a comparsa per impostare le preferenze di visualizzazione.

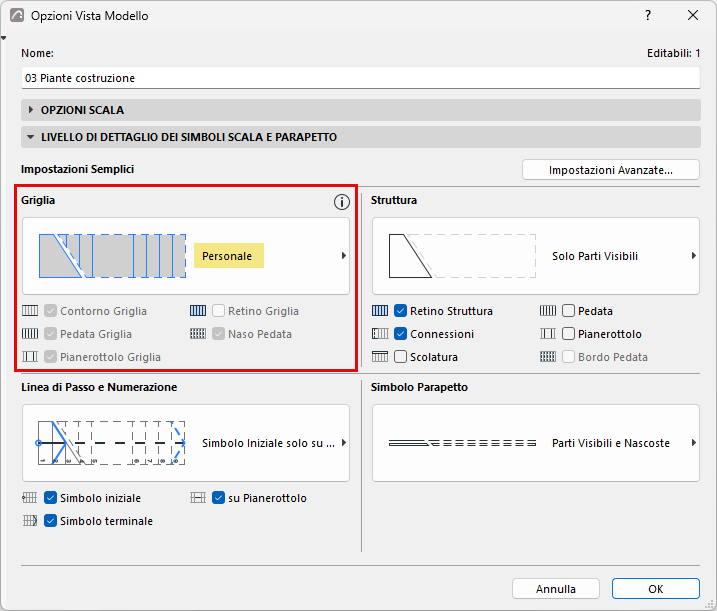

Se si apportano modifiche in Impostazioni Avanzate (ad esempio, si nasconde la Maglia), questo sovrascriverà le Impostazioni Semplici, dove i relativi controlli verranno visualizzati come "personalizzati".
