Visualizzazione Forometria in 3D

Per impostazione predefinita: la Forometria visualizza la superficie dell'elemento ospite, senza sovrascrittura.

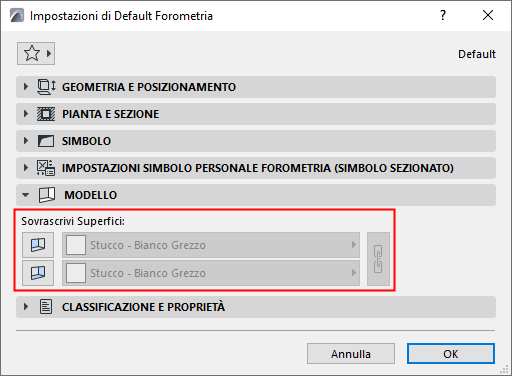

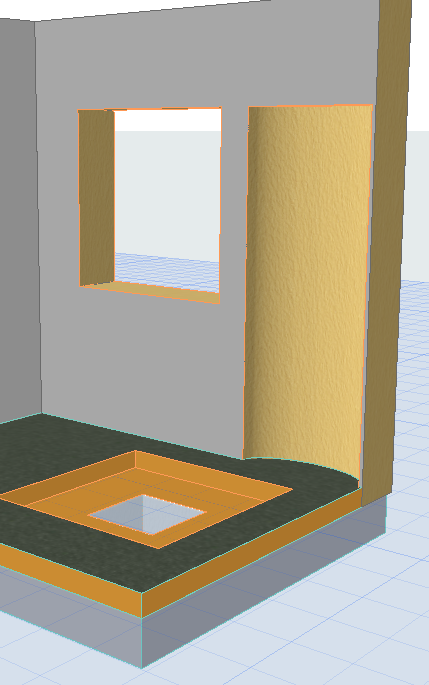

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

Sovrascrivi Superficie Apertura

Se necessario, è possibile applicare una superficie diversa per l'estrusione e/o alle estremità della Forometria.

  • Estrusione: i lati del corpo della Forometria, dove taglia gli elementi ospitanti
  • Estremità: una o due estremità di un corpo di forometria limitato, dove incontra ma non taglia l'elemento ospitante (per esempio, nicchia o incavo).
  1. Selezionare l'Apertura
  2. Aprire il controllo Sovrascrivi superfici
    • nella Palette Informazioni, o
    • nel Pannello modello delle impostazioni Forometria
  3. Attivare il commutatore della superficie delle estremità e/o della superficie di estrusione
  4. Dal menu di scelta rapida, selezionare la superficie desiderata.
    Nota: fare clic sull'icona catena ("Collega Superfici") per applicare la stessa superficie alle estremità e all'estrusione.

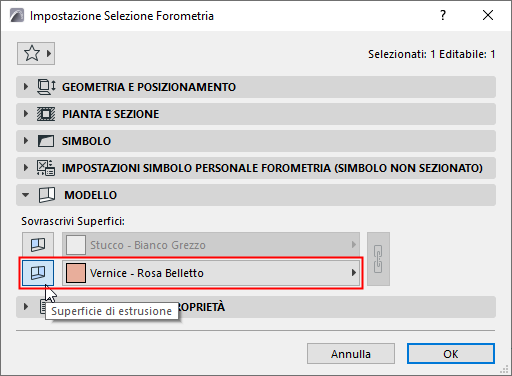

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

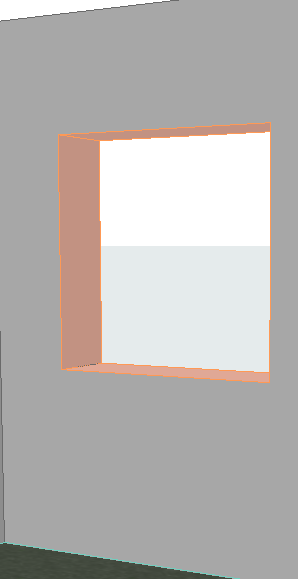

    Sovrascrittura Superficie Apertura - Estrusione

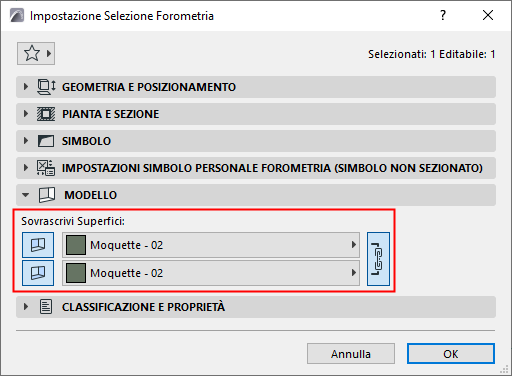

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

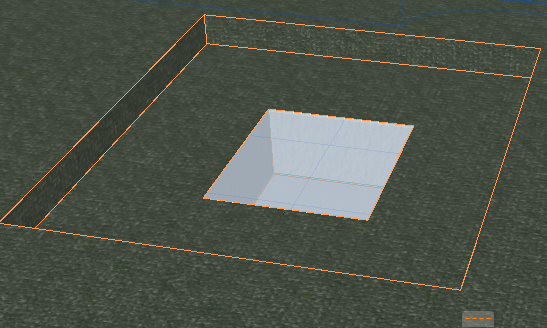

    Sovrascrittura Superficie Apertura - Estrusione e estremità

Argomento correlato:

Superficie di apertura in Abaco Superfici
