Uso dell'Apertura limitata per Creare nicchia o recesso

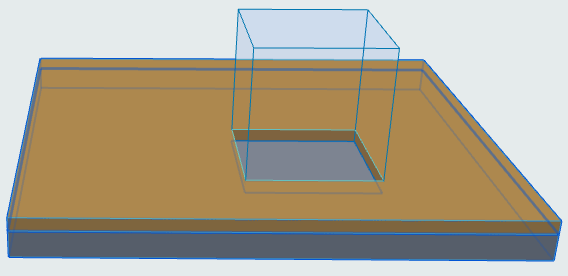

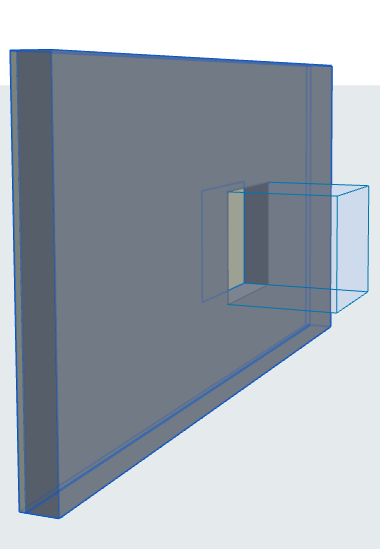

È possibile usare un'apertura limitata, ad esempio, come una Nicchia di un Muro o una Rientranza in un Solaio.

Limita un lato

  1. In Impostazioni Forometria o nella Palette Informazioni, scegliere Limita un lato

  2. Fare clic sull'elemento associato in cui si intende posizionare l'apertura.

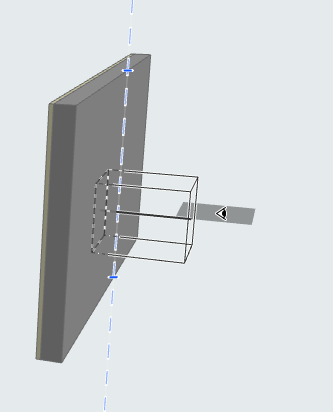

  3. Spostare il cursore a Occhio per vedere le opzioni di posizionamento (ad es. su entrambi i lati della linea di riferimento del Muro Ospite).

  4. Fare clic per posizionarla. La parte limitata dell'apertura coincide con la linea/il piano di riferimento dell'ospite.

    LimitedOpening2.png   SlabRecess.png

Scostamento della Linea/del Piano di Riferimento dell'elemento ospite

Procedere in uno dei seguenti modi:

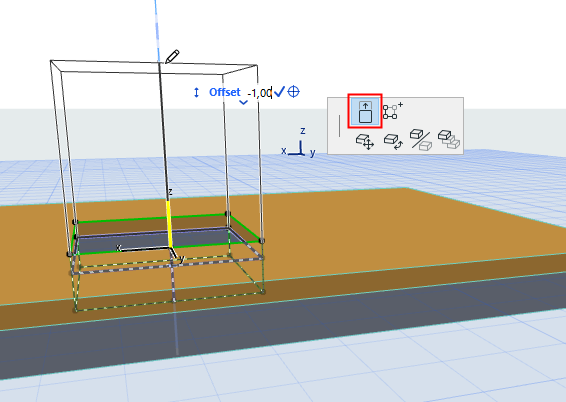

  • Usare il comando Offset dal Piano di Riferimento della pet palette

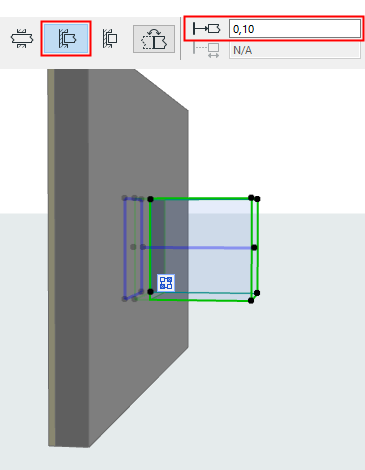

  • Immettere lo sfalsamento in Impostazioni nella Palette Informazioni

    OffsetOpeningGraphic.png      LimitedInfoOffset.png

Limita entrambe i lati

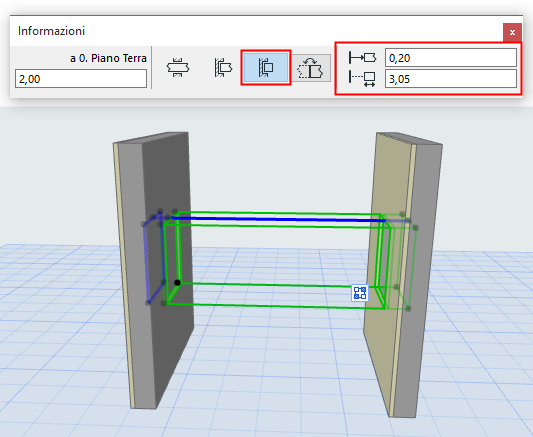

  1. In Impostazioni Forometria o nella Palette Informazioni, scegliere Limita entrambi i lati.
  2. Facoltativamente, sfalsare l'apertura dalla linea/dal piano di riferimento dell'ospite (immettendo l'offset positivo o negativo in Impostazioni o Palette Informazioni).
  3. Immettere la Lunghezza desiderata dell'apertura o editarla graficamente.


Sposta Linea/Piano di Riferimento dell'Apertura

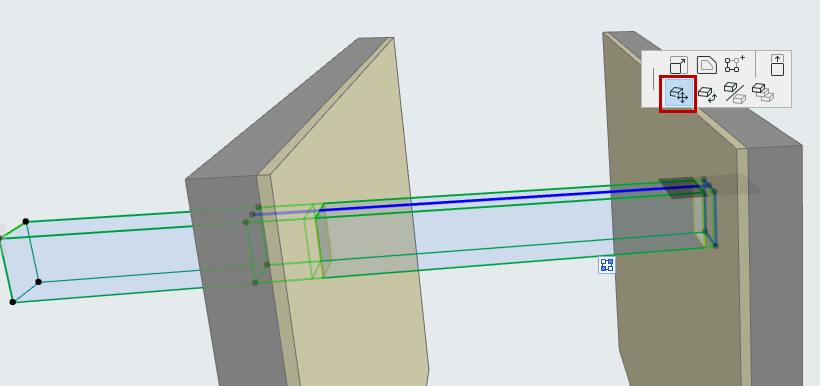

Per le Forometrie posizionate con il metodo Orizzontale o Verticale (ma non con il metodo Allineato): è possibile utilizzare il comando Trascina dalla pet palette per riposizionare la linea / il piano di riferimento dell'Apertura.



Girare il verso dell'Apertura

Per invertire la direzione di un'apertura limitata, fare clic su Gira nelle Impostazioni Forometria o nella Palette Informazioni.
