Ruota Angolo Unione

In Impostazioni Pilastro:

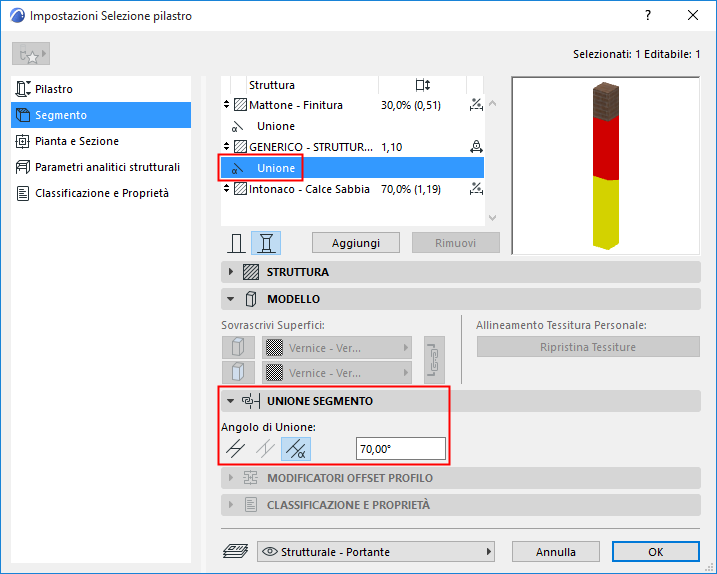

Per un componente Unione selezionato nell'elenco (nella parte superiore delle Impostazioni del Segmento del Pilastro): utilizzare il pannello Unione Segmento (in basso) per definire l'angolo come orizzontale, verticale o personalizzato.

Nota: l'Unione verticale è disponibile solo per i pilastri inclinati.


Nella finestra 3D:

Le unioni possono essere modificate graficamente:

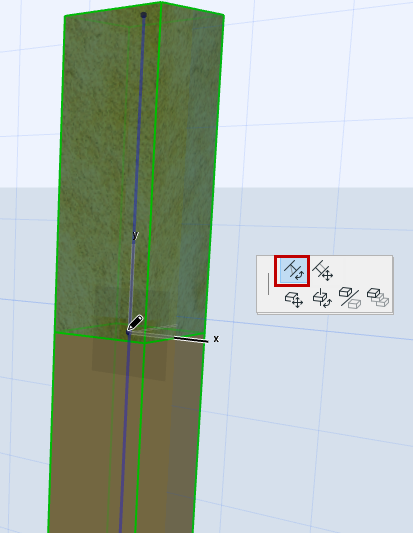

  1. Selezionare il pilastro nella Finestra 3D.
  2. Fare clic sull'hotspot Unione (sulla linea di riferimento del Pilastro).

  3. Dalla pet palette, scegliere il comando Ruota Angolo Unione per adattare l'angolo dell'Unione.

Argomento correlato:

Definire la struttura di un Pilastro/Segmento
