Elementi interseca che non si ripuliscono

  • Le intersezioni Muro-Muro si ripuliscono solo se si intersecano le linee di riferimento dei muri. (La collisione non è supportata.)

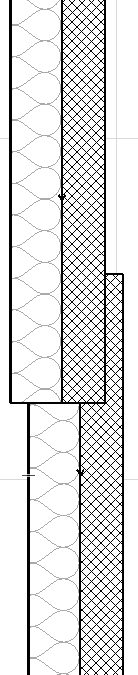

In Pianta

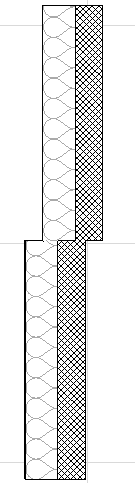

In Sezione
  • Le intersezioni Pilastro-Pilastro non si ripuliscono quando collidono.
  • Usare un pilastro profilato la funzione Unisci profili per ottenere intersezioni speciali dei Pilastri.
  • Quando si posiziona un pilastro che interseca un Muro composto, la scelta del metodo Geometria - incamiciata o indipendente - influenza la visualizzazione del muro e del pilastro nella Pianta.
  • Le intersezioni Solaio- Solaio non si ripuliscono quando collidono.
  • Le mesh non sono supportate.
  • Gli oggetti non sono supportati.
