Posizionare e spostare un lucernario

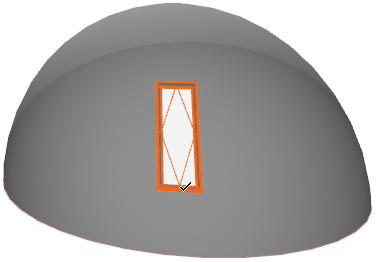

I lucernari si possono posizionare su falde o shell sia nella finestra di Pianta che nella vista 3D.

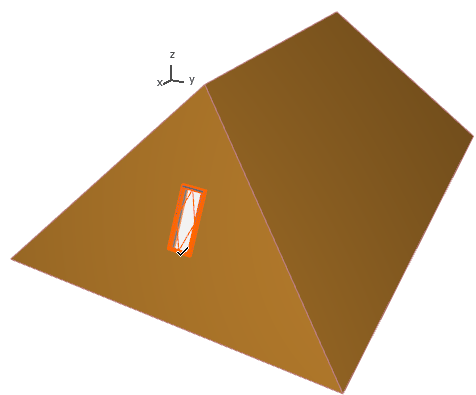

Selezionare lo strumento Lucernario e fare clic per posizionarlo in una falda o shell. Sarà posizionato secondo il suo punto di inserimento definito nella Palette Informazioni del lucernario.

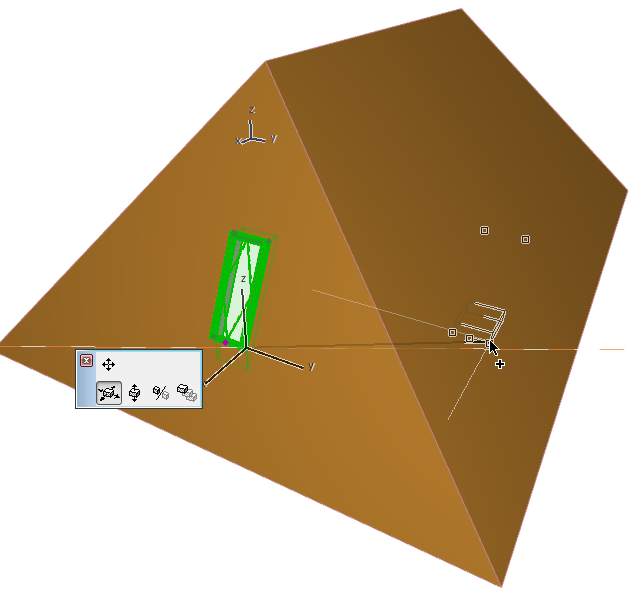

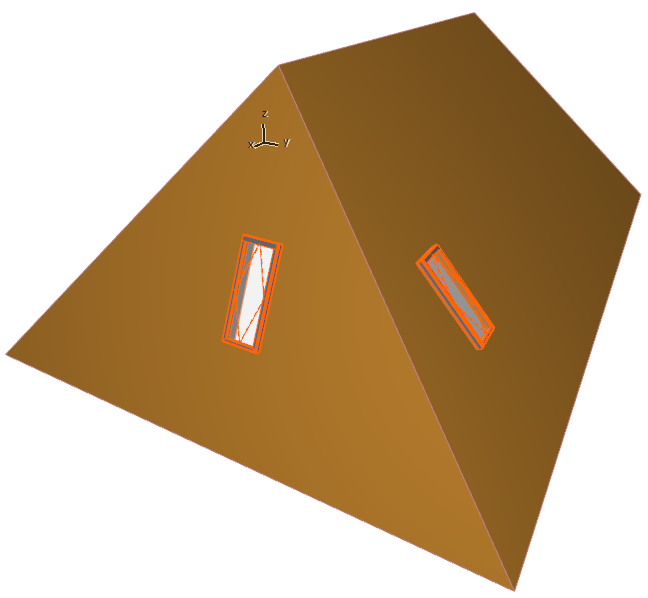

Quando si trascina un lucernario (o si trascina una sua copia) all'interno di una shell, o da un piano di falda ad un altro, il lucernario si adatta automaticamente alla nuova posizione.
Posizionare lucernari sul piano di una copertura curva
Quando si posiziona o sposta un lucernario in un segmento di copertura curvo (con una linea cardine curva), Archicad può adattare il posizionamento del lucernario usando uno tra i due possibili approcci logici:
- Presumere che il piano del tetto modellato in realtà rappresenta un piano falda curvo
- Si supponga che il piano del tetto modellato in realtà rappresenta uno di diversi segmenti piatti adiacenti
A seconda delle ipotesi, il lucernario può essere disposto in modi leggermente diversi.
L'opzione, in Impostazioni falda (o nella palette informazioni), è I lucernari e le Forometrie trattano i segmenti come curve. Per impostazione predefinita essa è selezionata. Ciò significa che Archicad presuppone che un piano falda con una linea cardine curva rappresenta un piano falda curvo.

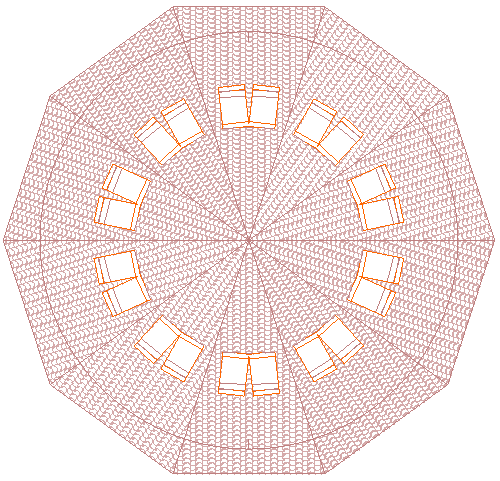

- Quando si inserisce o si sposta un lucernario in un segmento di un tetto curvo, la geometria del lucernario sarà adeguata in modo da riflettere una superficie curva.

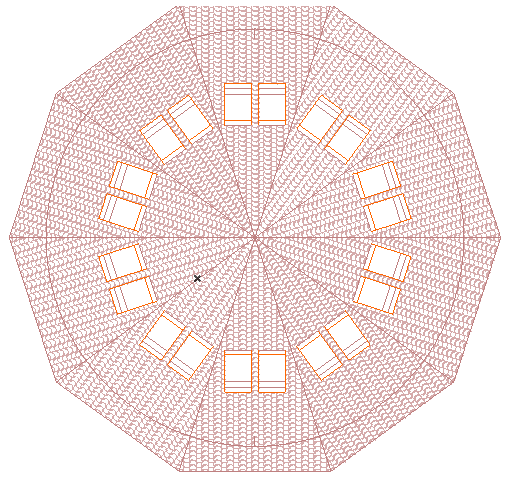

- Se si deseleziona questa opzione, la posizione del lucernario rifletterà quella di un lucernario su un piano.

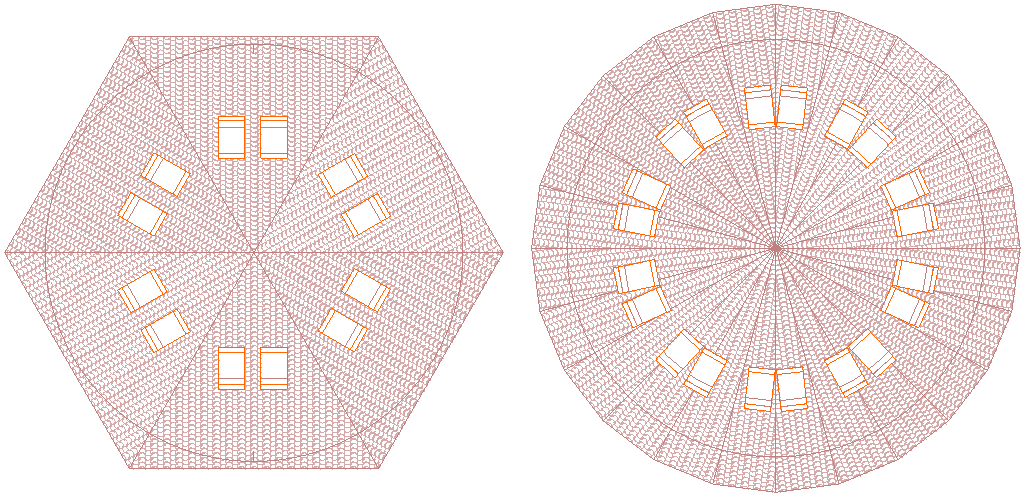

In molti casi, questa opzione non è rilevante. Se il segmento curvo tetto è costituito da poche grandi superfici piane del tetto, o al contrario da molti piccoli piani, il posizionamento del lucernario sarà comunque quello previsto.
