I pilastri e gli altri elementi

Pilastri e muri

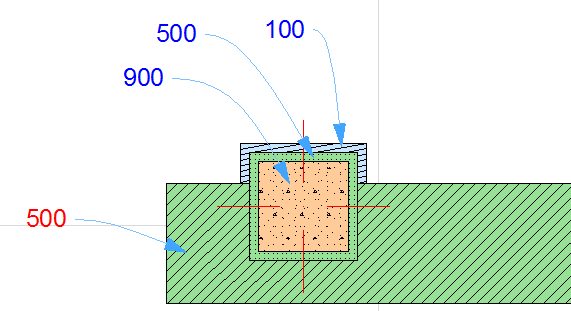

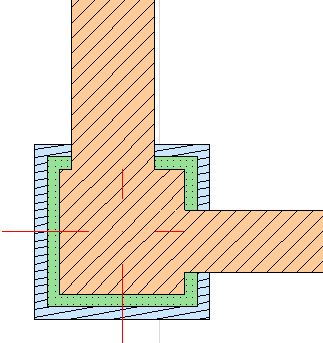

La visualizzazione delle loro intersezioni dipende dalle priorità intersezione dei materiali da costruzione: il numero più alto prevale sul numero più basso.

• Se due materiali da costruzione identici si incontrano, la linea di separazione sarà nascosta.



  Vedere anche Intersezioni tra elementi.

Pilastri e muri compositi: Incamiciati o Indipendenti

Usare le icone incamiciato/indipendente dalla Palette Informazioni pilastro o dalla finestra di dialogo Impostazioni pilastro per determinare le modalità d'interazione tra i pilastri e i muri composti.

Non incamiciati

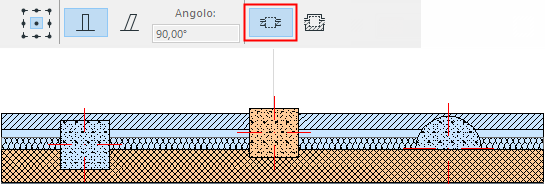

I pilastri non incamiciati (indipendenti) non modificano la forma del muro - ritagliano soltanto il posto per il loro inserimento all'interno degli strati del muro.

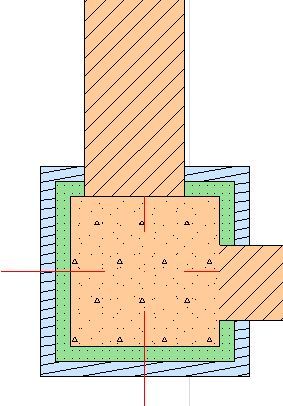

Le linee di separazione tra i rivestimenti e il pilastro vengono rimossi dove i Materiali da costruzione corrispondono.

Incamiciato

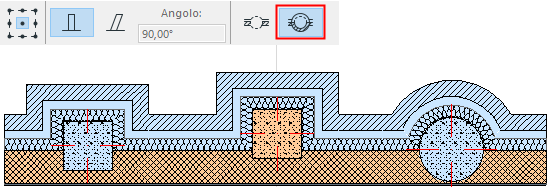

I pilastri inseriti con il metodo di legatura automatica interrompono solo lo strato strutturale del muro composto diritto, verticale.

Gli altri strati (non-interno) del muro si dispongono attorno al pilastro, aggiungendo il loro spessore a quello del pilastro.

• Il tipo di Muro composto deve avere almeno uno strato interno e uno strato non-interno (che possa eseguire l'avvolgimento)
• Il pilastro deve intersecare lo strato strutturale (o gli strati strutturali) del muro composto
  Nota: per i muri composti, gli strati interni sono definiti in Opzioni > Attributi Elemento > Strutture composte.
• Incamiciato non è disponibile per:
• Pilastri inclinati, profilati, rastremati o multisegmento
• Pilastri il cui rivestimento è definito come "Finitura" (vedere Struttura Rivestimento: Nucleo, Rivestimento, Altro )
• Pilastri che si intersecano con muri curvi, inclinati o poligonali
• Pilastri con un'estremità angolata

Visualizzazione in 3D dei Pilastri incamiciati

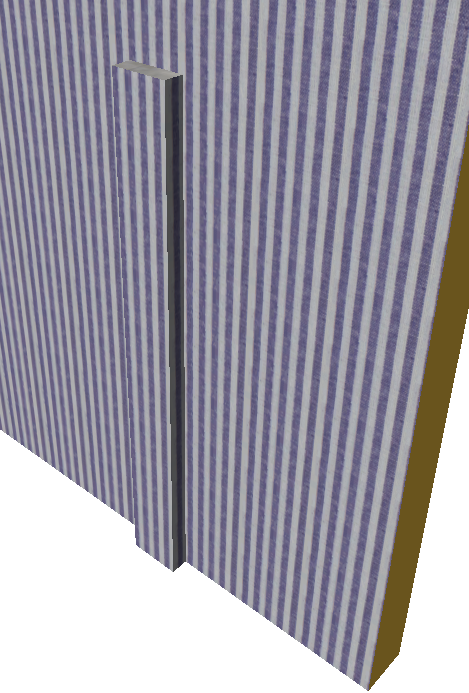

Nella vista 3D, i pilastri posizionati con il Metodo di Costruzione incamiciata ereditano la superficie dei muri cui si connette, anche se tale muro non è un muro composto, ed anche se non ci sono strati del muro configurati che avvolgono effettivamente i pilastri.

I pilastri indipendenti conservano le rispettive superfici in 3D.

Argomenti correlati:

I pilastri possono essere ritagliati secondo le falde o le shell.

Vedere Taglia gli elementi da Falda o Shell.

È possibile tagliare un Pilastro secondo una Falda Piano-Singolo.

Vedere Taglia elementi alla falda a piano-singolo.

Usare Aggiusta gli Elementi ai Solai per regolare i pilastri ai livelli specifici di uno o più solai che si trovano sopra o sotto di essi.

Vedere Aggiusta Elementi ai Solai.

Per i Pilastri all'interno di una zona:

Vedere Relazione con le Zone.
