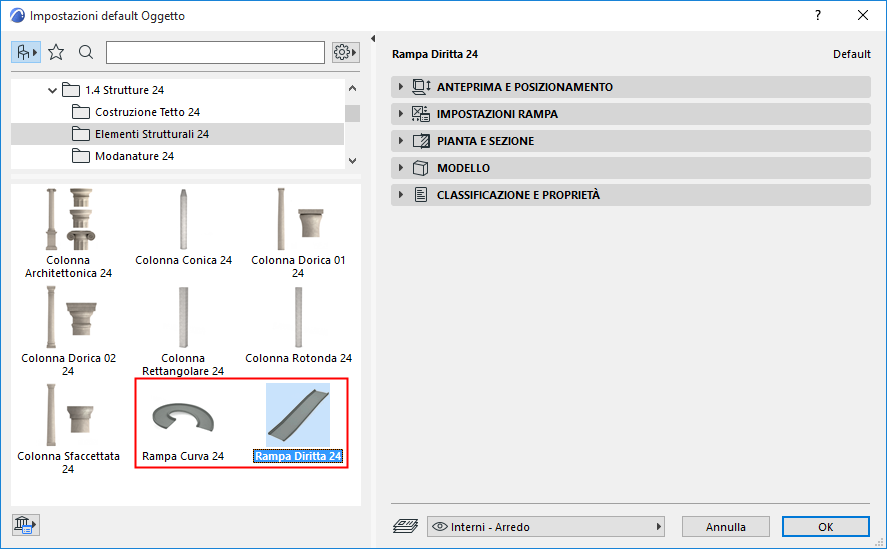

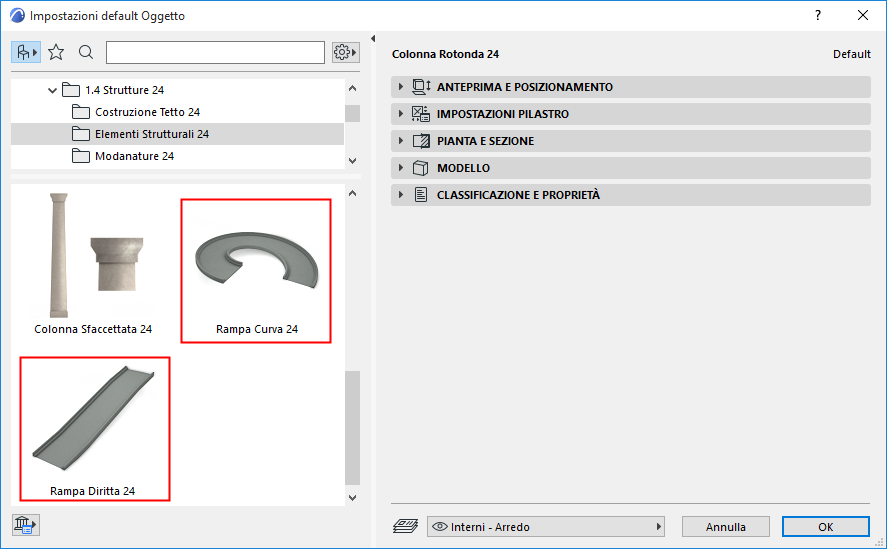

Oggetto rampa

Rampa dritta

Pendenza

Utilizzare il pannello Impostazioni Rampa (scheda Dimensioni) per definire la pendenza della rampa.

• Immettere la pendenza utilizzando Gradiente, Percentuale o Grado

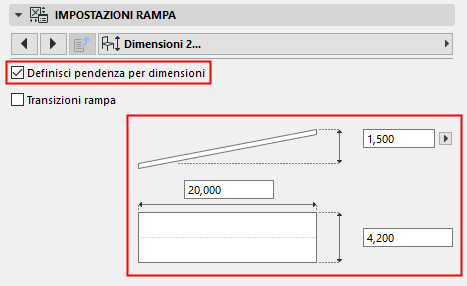

• In alternativa, selezionare Definisci Pendenza mediante le Quote: quindi immettere i valori Altezza e Quota nei campi sottostanti per calcolare automaticamente la pendenza.

Definizione diretta della Pendenza	Pendenza definita da Lunghezza/Altezza Rampa

Testo

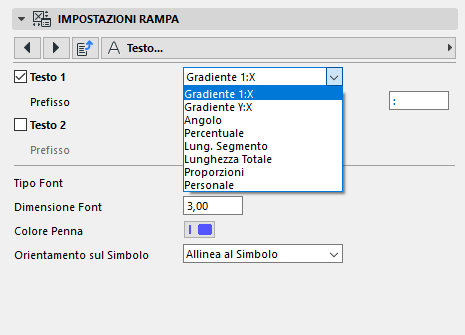

Usare la scheda Testo di Impostazioni Rampa per visualizzare opzionalmente una o due righe di testo sulla Rampa 2D, nel formato voluto. Per una pendenza visualizzata ad es. come 1:X, è possibile utilizzare qualsiasi carattere o testo come separatore.

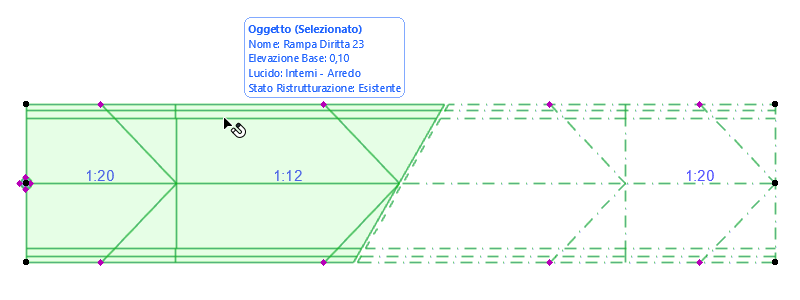

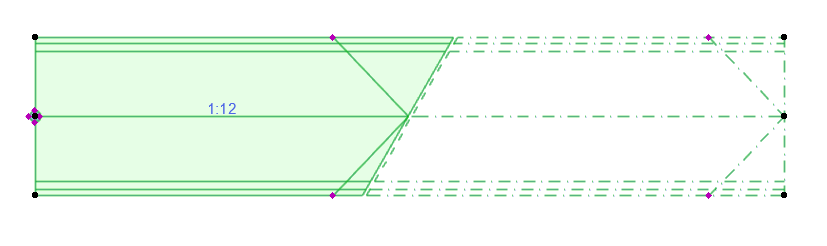

Figura 1. Pendenza visualizzata come Gradiente

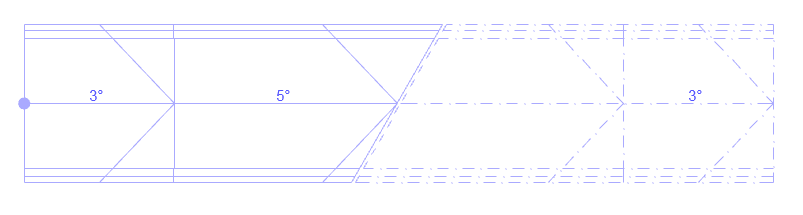

Figura 2. Pendenza visualizzata in Gradi

Transizioni

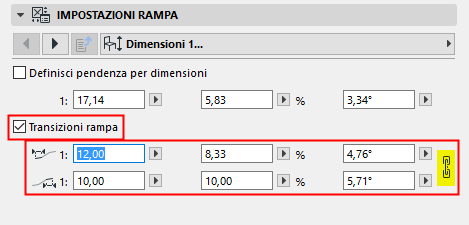

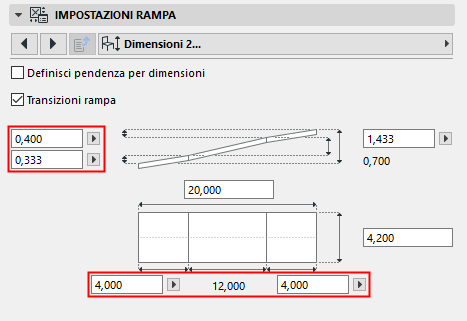

Nel pannello Impostazioni Rampa (schede Dimensioni 1 e 2):

• Selezionare Transizioni Rampa per creare e definire segmenti di transizione nelle parti superiore e inferiore della rampa.
• Per ogni segmento, definire la sua pendenza (direttamente o mediante le Dimensioni). (Fare clic sull'icona catena per utilizzare valori uguali per le transizioni superiore e inferiore.)
• Sono disponibili ulteriori campi dimensionali sulla scheda Dimensioni 2: immettere o calcolare i valori di lunghezza e altezza per ciascun segmento di transizione.

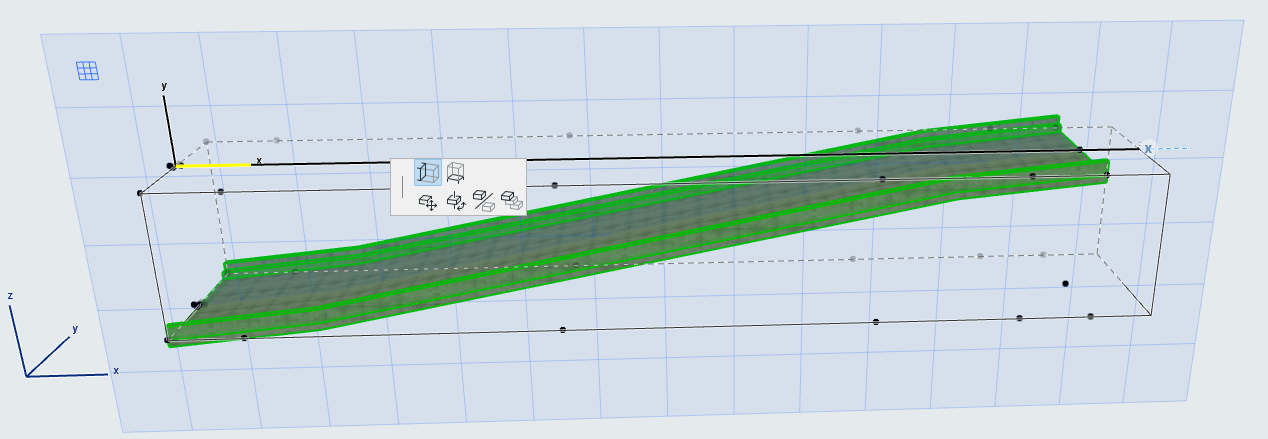

  Nota: le rampe dritte possono essere allungate graficamente, usando il comando Sposta nodo o il comando Aggiusta della pet palette. Quando si esegue l'aggiustamento, viene modificato solo il segmento centrale (non le transizioni).

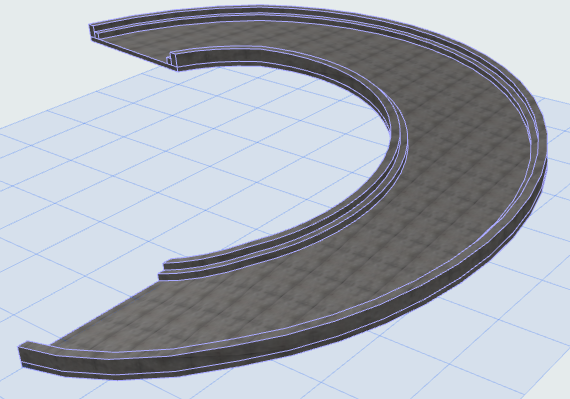

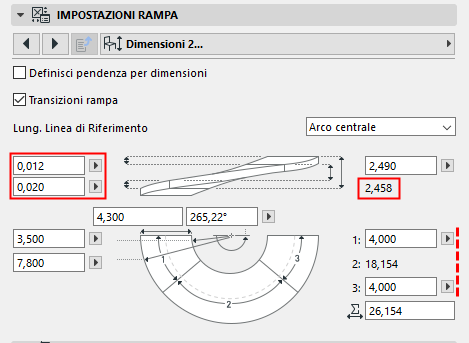

Rampa curva

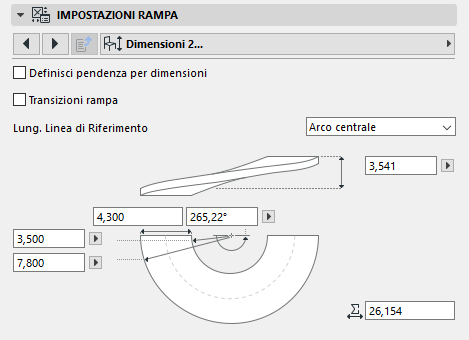

Per l'oggetto Rampa curva, sono disponibili valori di quota aggiuntivi:

• Aggiusta Larghezza Rampa e i valori di due raggi (interno ed esterno)
• La lunghezza dell'intera rampa





• Selezionare Transizioni Rampa per creare e definire segmenti di transizione nelle parti superiore e inferiore della rampa
