Esempio di Operazione tra solidi

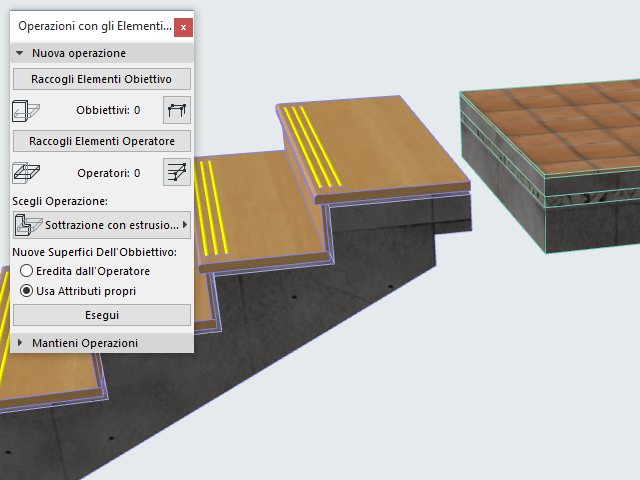

Per questo esempio collegheremo la scala con un solaio.

1. Aprire la finestra di dialogo con il comando Design > Operazioni elemento solido (disponibile anche dal menu contestuale degli elementi selezionati).

   Per i dettagli su questi comandi, vedere Palette Operazioni con Elementi Solidi.

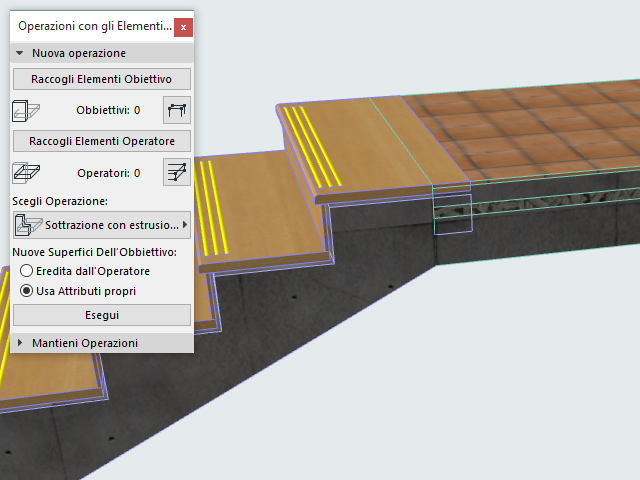

2. Far combaciare i due elementi.

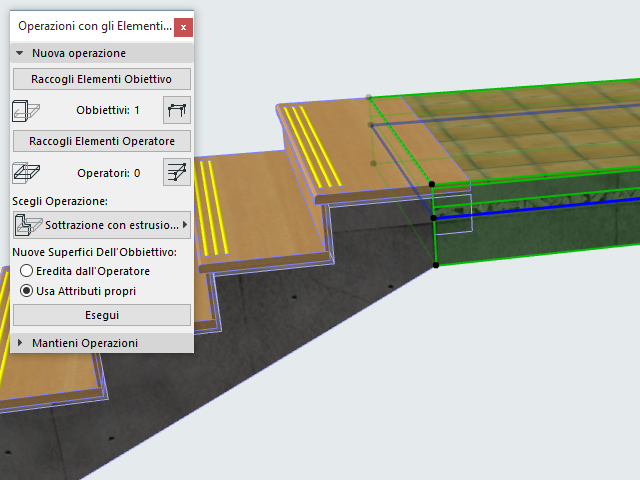

3. Selezionare l'elemento di destinazione: il solaio.
4. Fare clic su Raccogli Elementi Obiettivo.





5. Deselezionare il Solaio.
6. Selezionare l'elemento operatore, ossia la scala.
7. Fare clic su Raccogli Elementi Operatore.

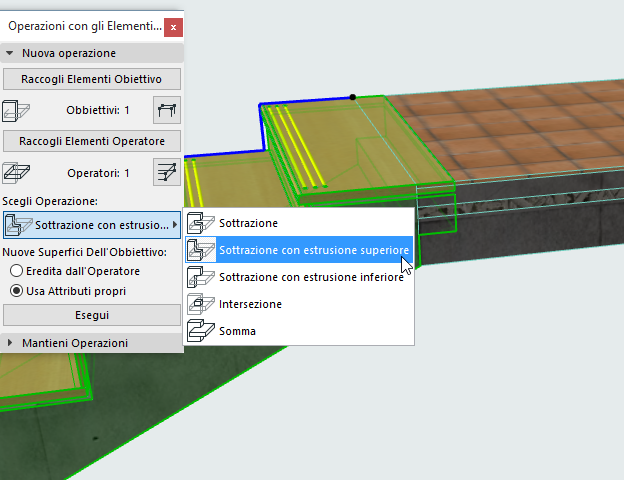

8. Scegliere il tipo di operazione: Sottrazione con estrusione superiore.





9. Fare clic su Esegui. L'Operazione sugli Elementi Solidi è terminata.

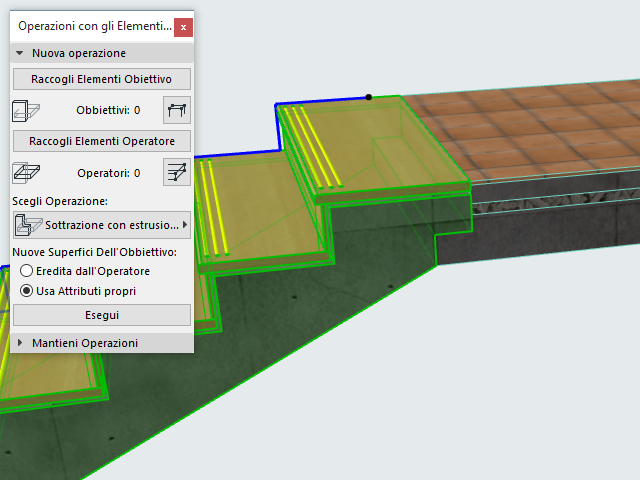

10. Osservare il risultato in 3D.

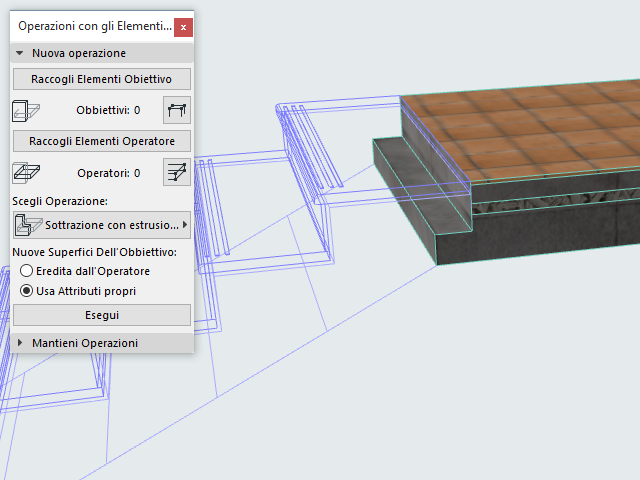

Con la scala visualizzata in filo di ferro:
