Editazione delle Travi

Aggiusta lunghezza/Modifica angolo

Usare i comandi della Pet Palette sull'estremità dell'Asse di Riferimento della Trave.

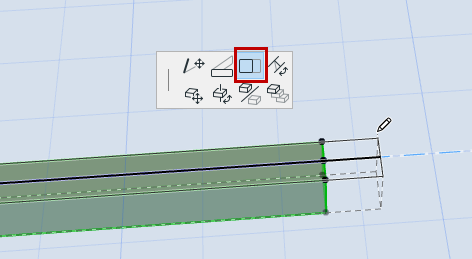

  • Aggiusta lunghezza

Per una trave inclinata:

  • Aggiusta lunghezza con Pendenza fissa

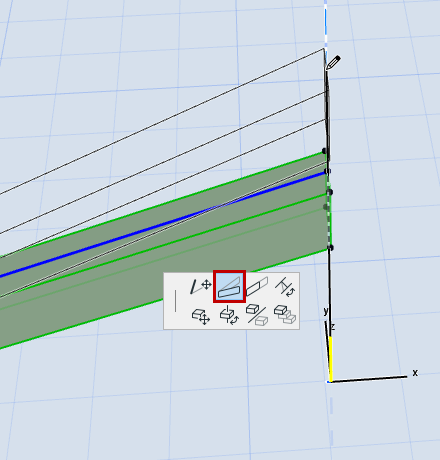

  • Modifica angolo

    BeamStretchLength.png   BeamModifyAngle.png

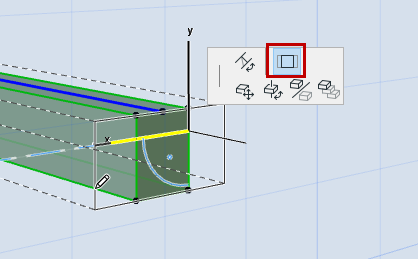

Aggiusta Sezione trasversale della Trave

Per una Trave non curva e non segmentata:

Nella Pianta o nella finestra 3D, usare i comandi della Pet Palette per modificare le dimensioni della Sezione della Trave

Nota: anche le Travi possono essere allungate in vista Sezione, se la linea di riferimento travi è perpendicolare alla linea di Sezione.

Oppure utilizzare Edita > Modifica > Aggiusta.

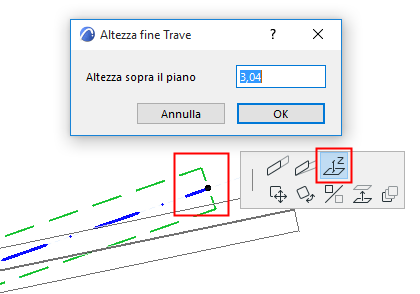

Edita Trave Inclinata in Pianta

  1. Selezionare la trave inclinata sulla Pianta.
  2. Dalla pet palette della linea di riferimento, fare clic sul comando altezza dell'estremità.
  3. Nella finestra di dialogo Altezza estremità Trave, immettere la nuova altezza per l'estremità della Trave selezionata.
