Selezionare e modificare fori Trave
Modificare un singolo foro
- Procedere in uno dei seguenti modi:

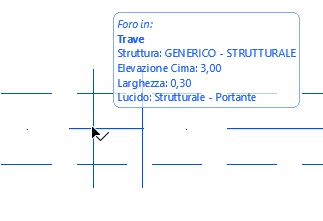

- Con lo strumento Freccia attivo, fare clic nel centro del foro.
- Con qualunque altro strumento attivo, fare Maiusc+Clic sul centro del foro.

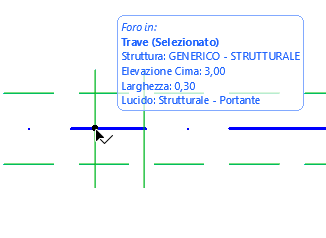

Il foro è ora selezionato.

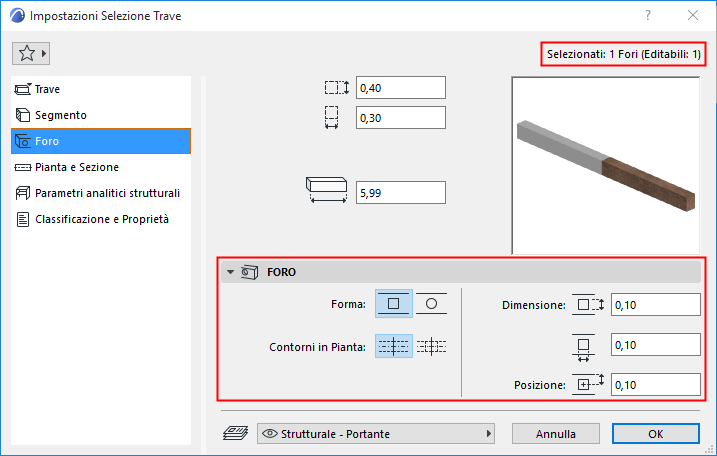

- Aprire le Impostazioni Selezione Trave - pannello Foro per modificare la forma e la dimensione di un foro selezionato (o usare i controlli nella Palette Informazioni).
- Forma: Rettangolare o Circolare
- Contorni in Pianta: scegliere il simbolo in pianta: mostra contorno o mostra solo asse
- Dimensione: immettere le dimensioni orizzontale e verticale del foro. Per i fori circolari si immetterà il diametro.
- Posizione: distanza del centro del Foro dalla superficie superiore della trave.

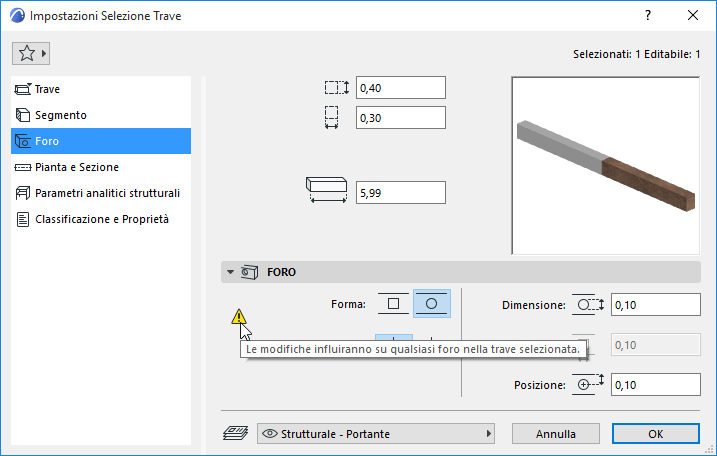

Modificare tutti i fori

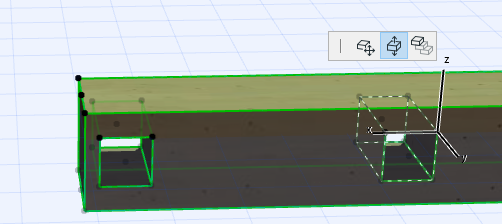

Spostare graficamente il foro della Trave
Fori nelle travi curve

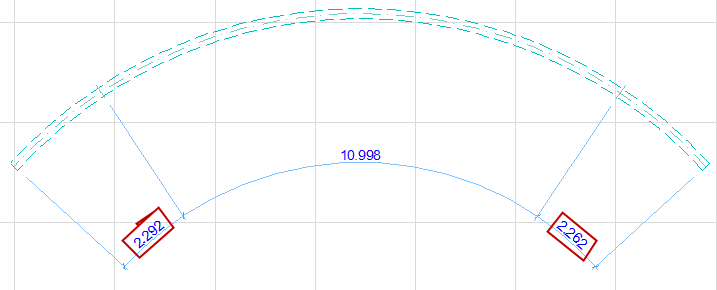

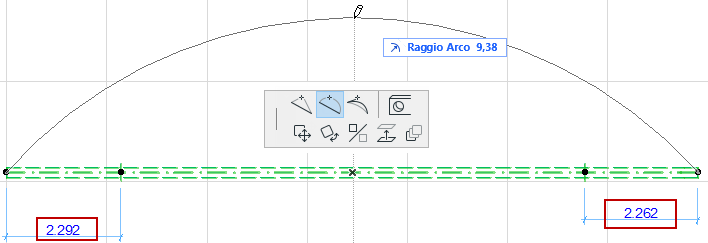

Si supponga di avere dei fori posizionati in una trave diritta (alle distanze date dalle estremità della trave), per poi curvare la trave (come nella figura sotto).
La finestra di dialogo Posizione aperture trave consente di scegliere in che modo trattare la posizione risultante dei fori nella trave curva.
Conserva distanza: le distanze dei fori misurate lungo l'arco centrale della Trave, dalle estremità rispettivamente più vicine, rimangono invariate.
Conserva proporzione: la proporzione tra le distanze dei fori dalle estremità della Trave rispettivamente più vicine resta invariata.
