Applica Profilo a Elemento

I Profili sono disponibili per Muri, Pilastri, Travi, componenti di Parapetti o Elementi di Libreria.

Nota: i Profili per gli elementi di libreria sono disponibili solo per elementi GDL che includono un'opzione di selezione del profilo - come i componenti Curtain Wall e Scala.

I profili si applicano agli elementi da Impostazioni Elemento o da Gestore Profilo.

Dalle impostazioni dell'elemento (muro, trave, colonna):

  1. Aprire le impostazioni dell'elemento.
  2. Nel pannello Geometria e posizionamento, fare clic sull'icona "Profilo complesso".
  3. Usare il menu a comparsa per selezionare un profilo.

    Nota: in questo elenco a comparsa si trovano i profili la cui impostazione "Usa con" include il tuo di elemento corrente: vedere "Usa con": definire la disponibilità del profilo

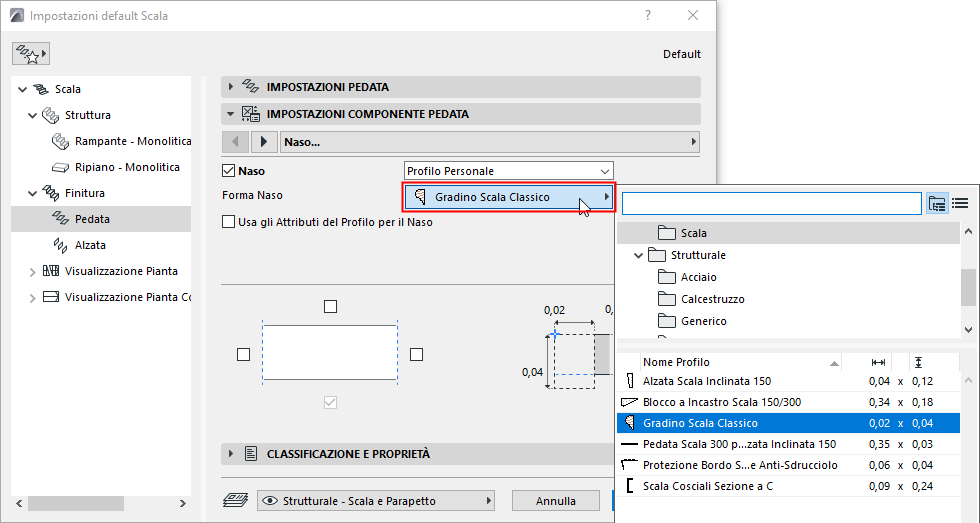

Dalle impostazioni dei componenti (Ringhiera, Scala, Curtain Wall):

Per esempio: scegliere una struttura di profili per componenti di ringhiera, Profilo Curtain Wall, Pedata scala.

  1. Aprire le impostazioni dell'elemento.
  2. Usare il menu a comparsa del componente per selezionare un profilo.

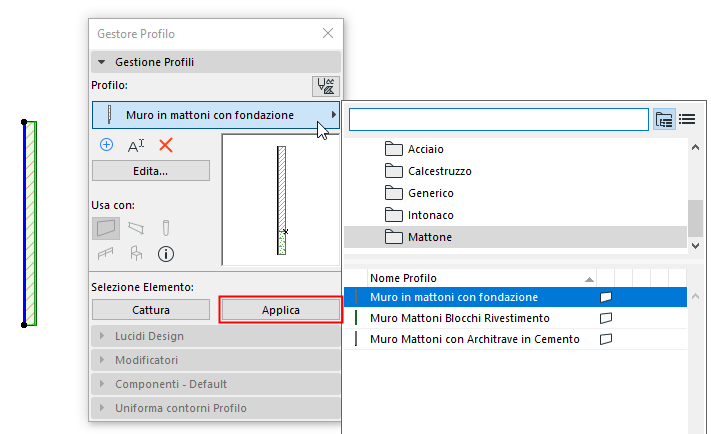

Dal Gestore Profilo

  1. Selezionare uno o più elementi nella finestra modello.
  2. Nel Gestore Profilo, scegliere dal menu a comparsa Scegliere profilo.
  3. Fare clic su Applica.
