Taglio automatico: Esempio 1

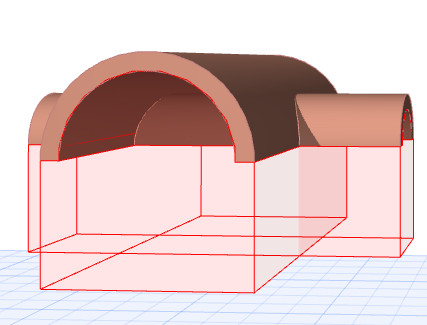

Si immagini di avere le due shell che si intersecano come nell'illustrazione e di volerle ritagliare l'una secondo l'altra.

Prima di iniziare si possono attivare i corpi di taglio per visualizzarli mentre si lavora. (Visualizza > Opzioni Visualizzazioni a Video > Corpi di Taglio)

1. Selezionare le due shell.

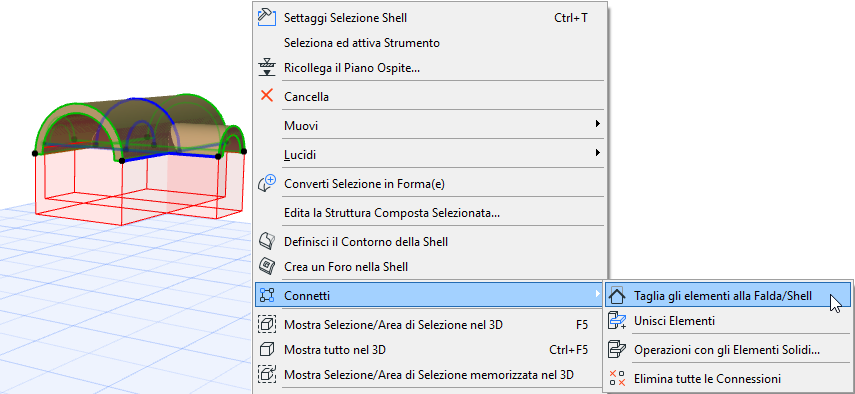

2. Dal menu contestuale, andare a Connetti e visualizzare i comandi disponibili (disponibili anche nella barra degli strumenti Standard)





3. Selezionare Taglia gli elementi alla Falda/Shell.
4. Nella finestra di dialogo che viene visualizzata, fare clic su Cancella parte.

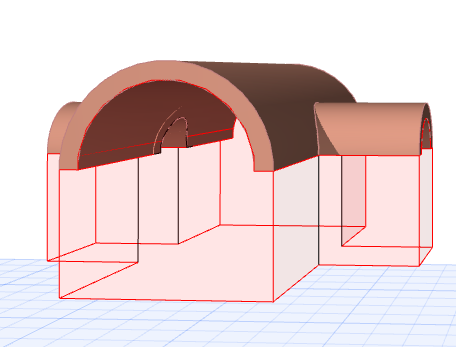

5. Osservare il risultato in 3D. Le parti interne dei due elementi che coincidono con il corpo di taglio dell'altro elemento sono state eliminate. Notare che i corpi di taglio delle due shell sono stati uniti in un singolo corpo di taglio.
